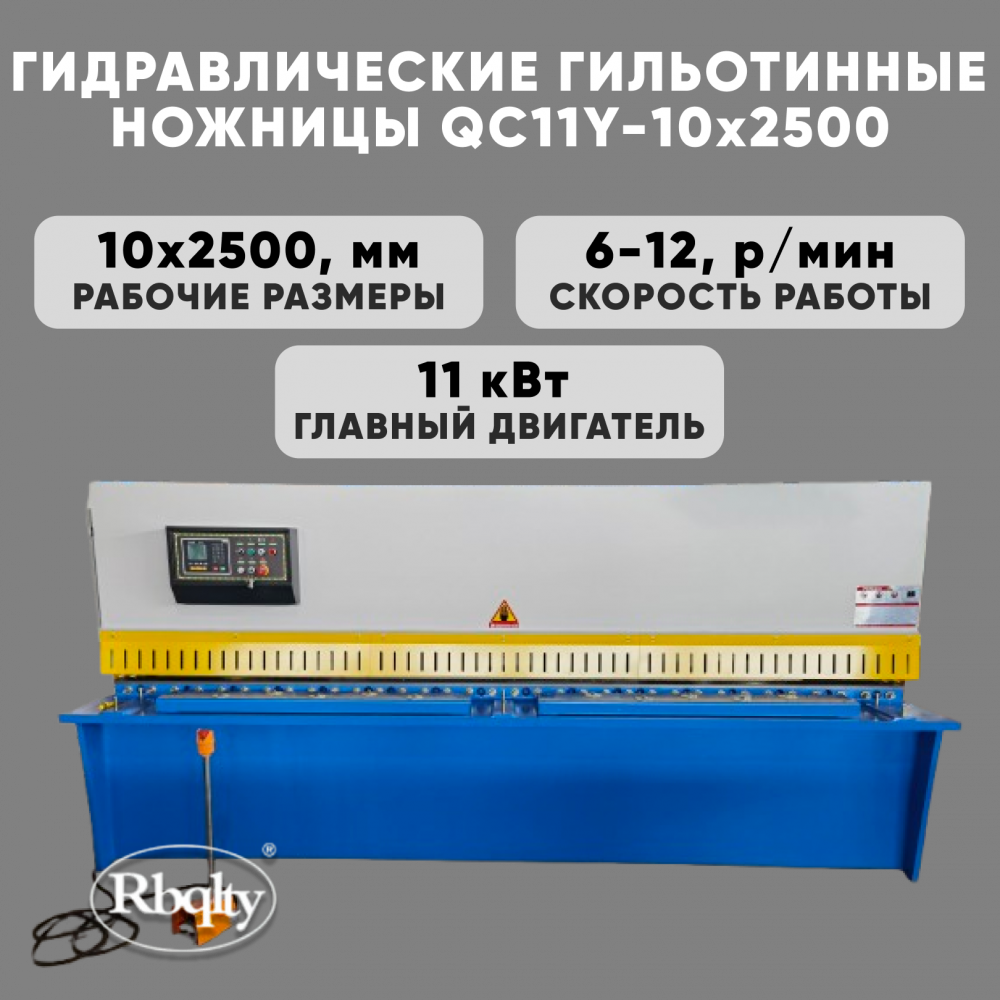

Гидравлические гильотинные ножницы RBQLTY QC11Y-10X2500

Гидравлические гильотинные ножницы RBQLTY QC11Y-10X2500 — надежный промышленный станок для резки листового металла толщиной до 10 мм и рабочей длиной 2500 мм.

Гильотинные ножницы широко применяются на металлообрабатывающих предприятиях, в машиностроении, автомобилестроении, котельном производстве, при изготовлении металлоконструкций, станков, транспортных средств, сосудов высокого давления, а также в металлургической и горнодобывающей промышленности.

Конструкция и надежность

• Жесткая сварная рама и рамка ножа — высокая точность и стабильное качество реза

• Устойчивость к кручению и вибрациям

• Корпус из высокопрочной стали Q235A

• Полная механическая обработка всей конструкции

• Виброобработка (VSR) для снятия внутренних напряжений

• Толщина стенок по стандарту ISO

• 4-слойное защитное покрытие (грунт + антикор + 2 слоя краски)

Гидравлическая система

• Модульная гидравлическая система на логических блоках

• Компактная конструкция, простое обслуживание

• Насос и гидроблоки размещены в масляном баке — минимальные утечки

• Усилие прижима пропорционально усилию реза — чистая кромка

• Рабочее давление — 31,5 МПа

Точность и удобство работы

• Регулировка зазора между ножами с индикацией

• Бесступенчатая регулировка хода ножа

• Нож начинает движение только после полного прижима листа

• Задний упор с ручной регулировкой, микрометрической рукояткой и счетчиком

• Ход заднего упора (ось X): 10–800 мм

• Световая завеса безопасности

Стандартная комплектация

• Система управления E21S с регулировкой угла реза

• Ножи из инструментальной стали 9CrSi

• Гидравлический насос Sunny (США)

• Гидросистема Rexroth (Германия)

• Главный двигатель Siemens (Германия)

• Электрокомпоненты Schneider (Франция)

• Частотный преобразователь

• ШВП и линейные направляющие HIWIN (Тайвань)

• Уплотнения NOK (Япония)

• Фитинги JS (Германия)

Дополнительные опции

• Контроллер DAC360 (поддержка русского языка)

• Дополнительный мотор регулировки зазора и угла реза

• Воздушное охлаждение

• Контроллер E200PS

• Пневматическая задняя опора

• Передняя опора с направляющей

Технические характеристики

• Толщина металла: до 10 мм

• Рабочая длина: 2500 мм

• Длина лезвия: 2600 мм

• Скорость резки: 6–12 резов/мин

• Угол наклона ножей: 0,5–2,0°

• Мощность двигателя: 11 кВт

• Привод: гидравлический

• Масса станка: 6300 кг

Ограничения

❌ Не предназначены для резки прутков и профилей
❌ Запрещена резка листов со сварными швами и дефектами
❌ Нельзя резать листы в стопке
❌ Запрещено превышать допустимую нагрузку
