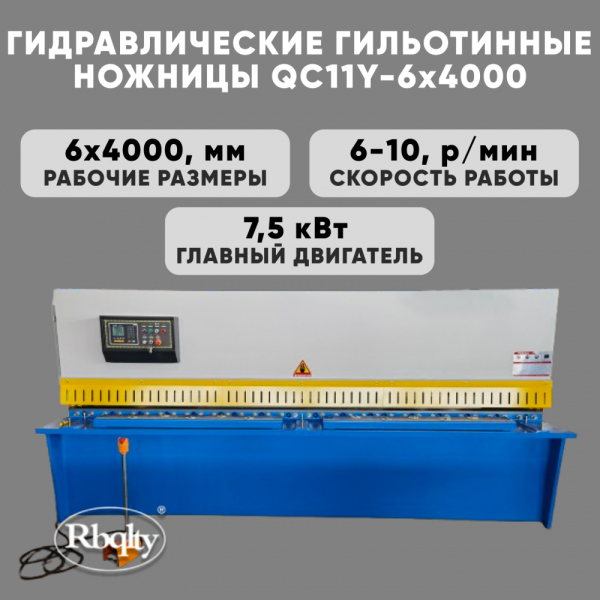

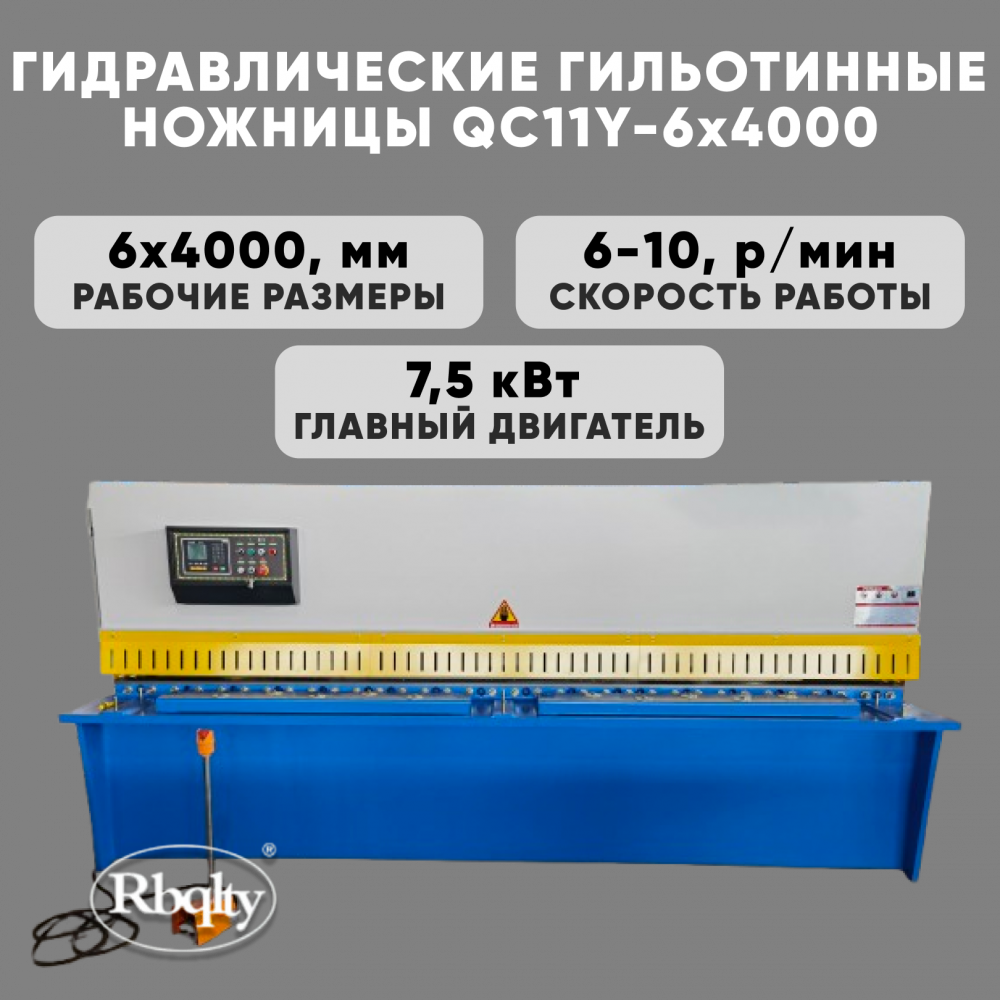

Гидравлические гильотинные ножницы RBQLTY QC11Y-6X4000

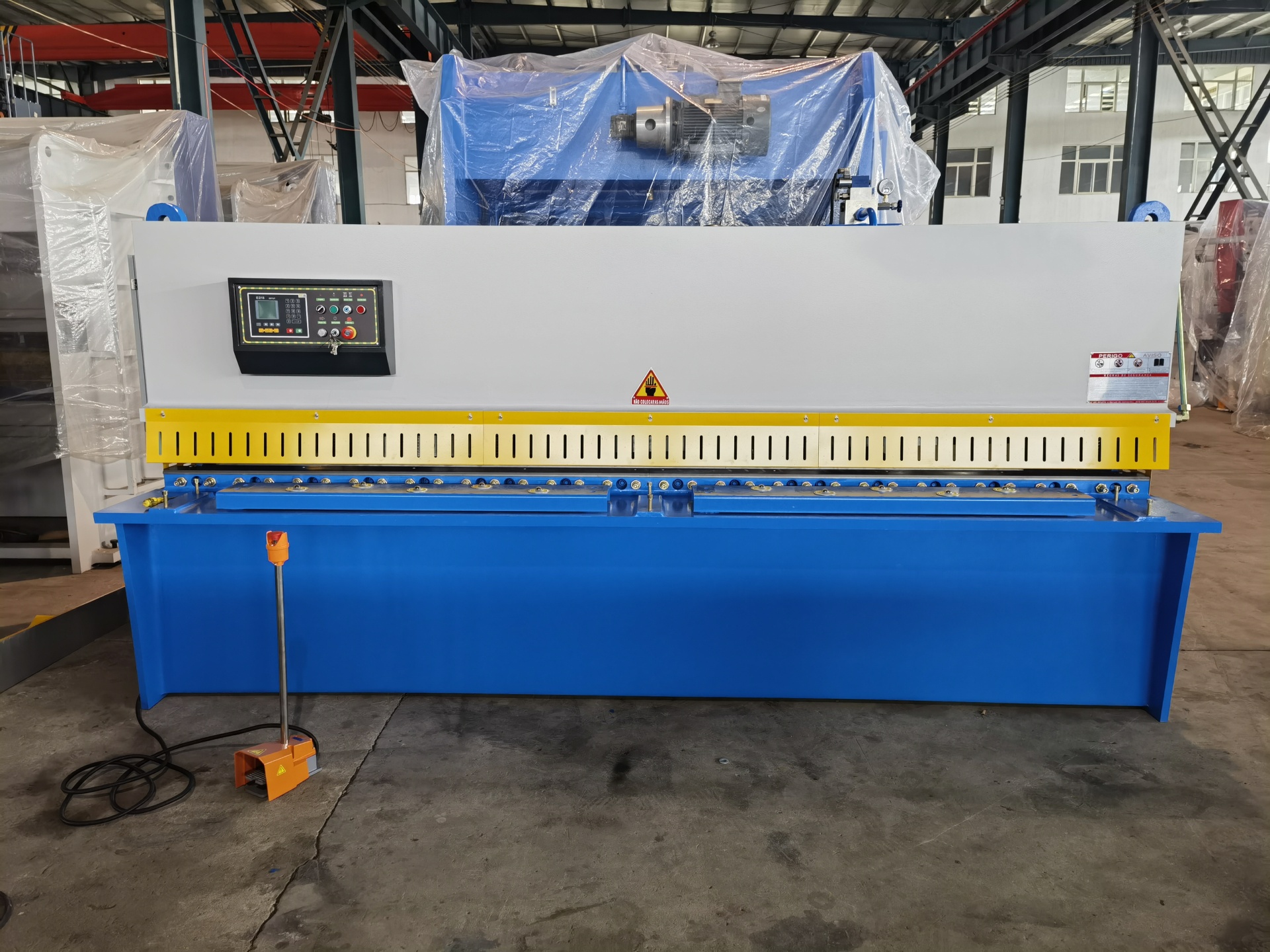

Гидравлические гильотинные ножницы RBQLTY QC11Y-6X4000 — надежный промышленный станок для точной резки листового металла толщиной до 6 мм с рабочей длиной 4000 мм.

Модель QC11Y-6X4000 широко используется на металлообрабатывающих предприятиях, судостроительных верфях, в котельном производстве, машиностроении, автомобилестроении, при изготовлении металлоконструкций, станков, транспортных средств, сосудов высокого давления, а также в металлургической и горнодобывающей промышленности.

Конструкция и надежность

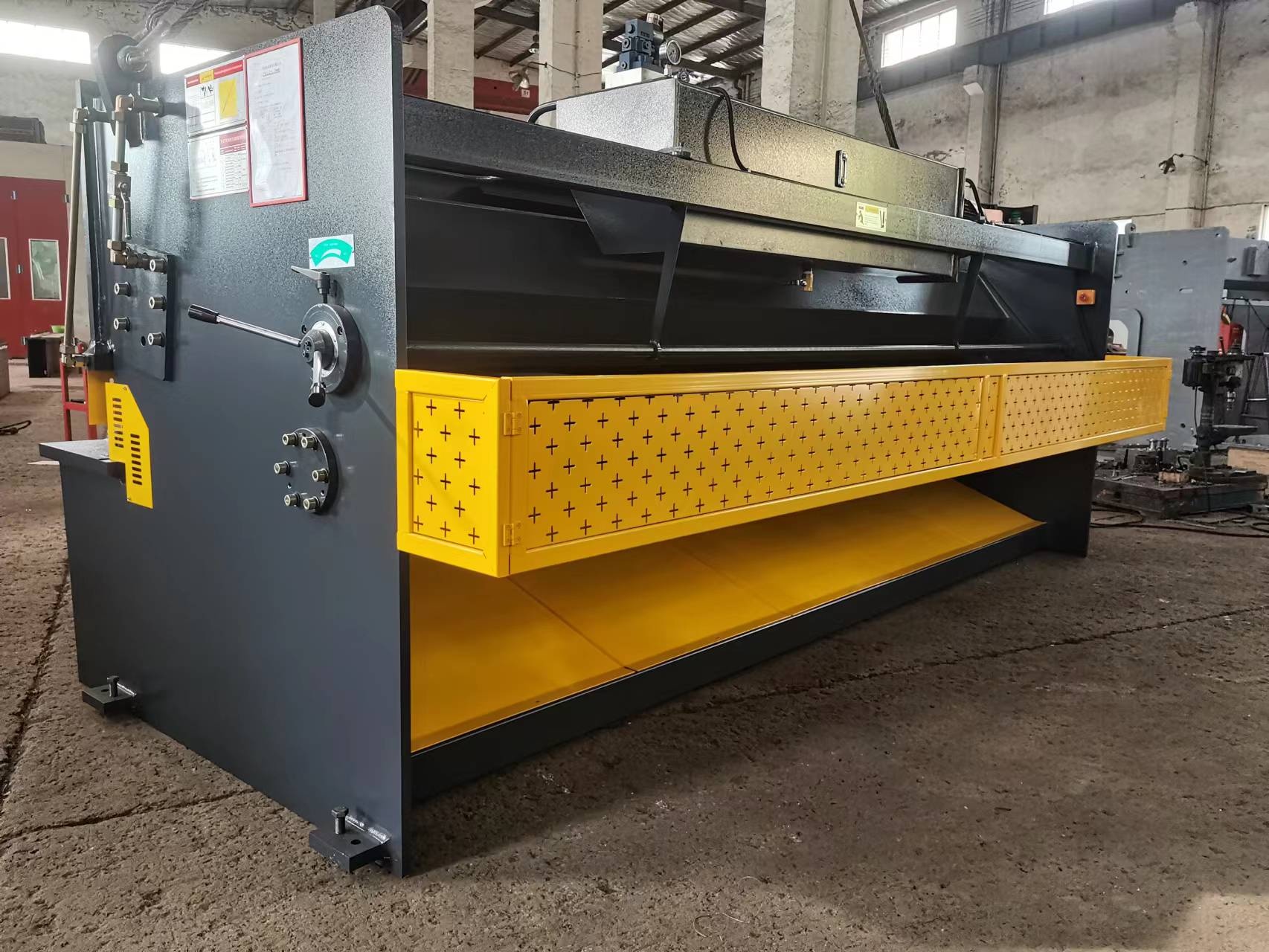

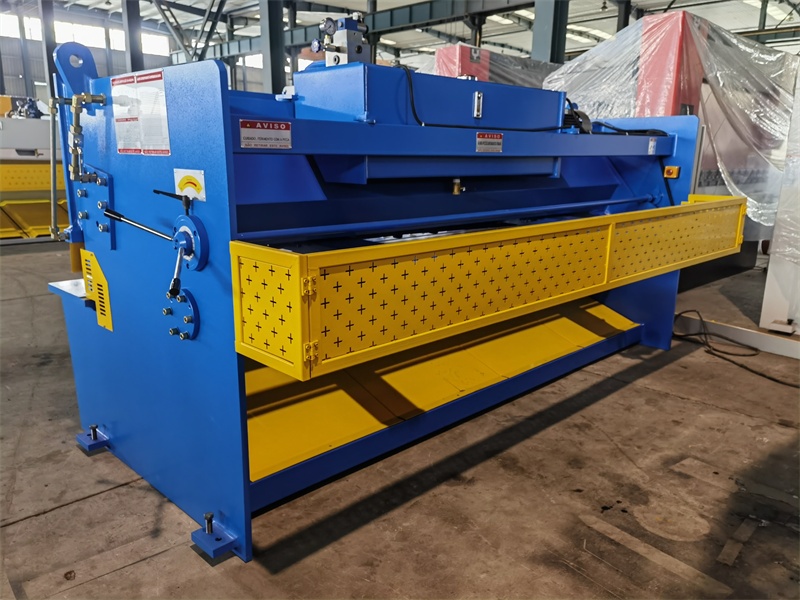

• Сварная несущая рама и рамка ножа — высокая жесткость и стабильное качество реза

• Устойчивость к кручению и вибрациям

• Корпус из высокопрочной стали Q235A

• Полная механическая обработка всей конструкции

• Виброобработка VSR для снятия остаточных напряжений

• Толщина стенок соответствует стандарту ISO

• 4-слойное защитное покрытие: грунт + антикор + 2 слоя краски

Гидравлическая система

• Модульная гидросистема на логических блоках

• Компактная, надежная и простая в обслуживании конструкция

• Насос и гидроблоки размещены в масляном баке — минимальный риск утечек

• Усилие прижима автоматически увеличивается пропорционально усилию реза

• Рабочее давление — 31,5 МПа

Точность и удобство работы

• Механизм регулировки зазора между ножами с индикацией

• Бесступенчатая регулировка хода ножа

• Нож начинает движение только после полного прижатия листа

• Мгновенный возврат ножа при отпускании педали

• Задний упор с ручной регулировкой, микрометрической рукояткой и счетчиком

• Ход заднего упора (ось X): 10–800 мм

• Световая завеса безопасности для защиты оператора

Стандартная комплектация

• Система управления E21S с регулировкой угла реза

• Комплект режущих ножей из стали 9CrSi

• Гидравлический насос Sunny (США)

• Гидравлическая система Rexroth (Германия)

• Главный электродвигатель Siemens (Германия)

• Электрические компоненты Schneider (Франция)

• Частотный преобразователь

• ШВП и линейные направляющие HIWIN (Тайвань)

• Уплотнительные кольца NOK (Япония)

• Фитинги JS (Германия)

Дополнительные опции

• Контроллер DAC360 (с поддержкой русского языка)

• Дополнительный мотор регулировки зазора и угла реза

• Воздушное охлаждение

• Контроллер E200PS

• Пневматическая задняя опора

• Передняя опора с направляющей

Технические характеристики

• Толщина металла: до 6 мм

• Рабочая длина: 4000 мм

• Длина лезвия: 4100 мм

• Скорость резки: 6–10 резов/мин

• Угол наклона ножей: 0,5–2,5°

• Привод: гидравлический

• Мощность главного двигателя: 7,5 кВт

• Масса станка: 8000 кг

Ограничения по эксплуатации

❌ Не предназначены для резки прутков и профилей
❌ Запрещена резка листов со сварными швами и дефектами
❌ Нельзя резать листы, сложенные в стопку
❌ Запрещено превышать допустимую нагрузку станка
