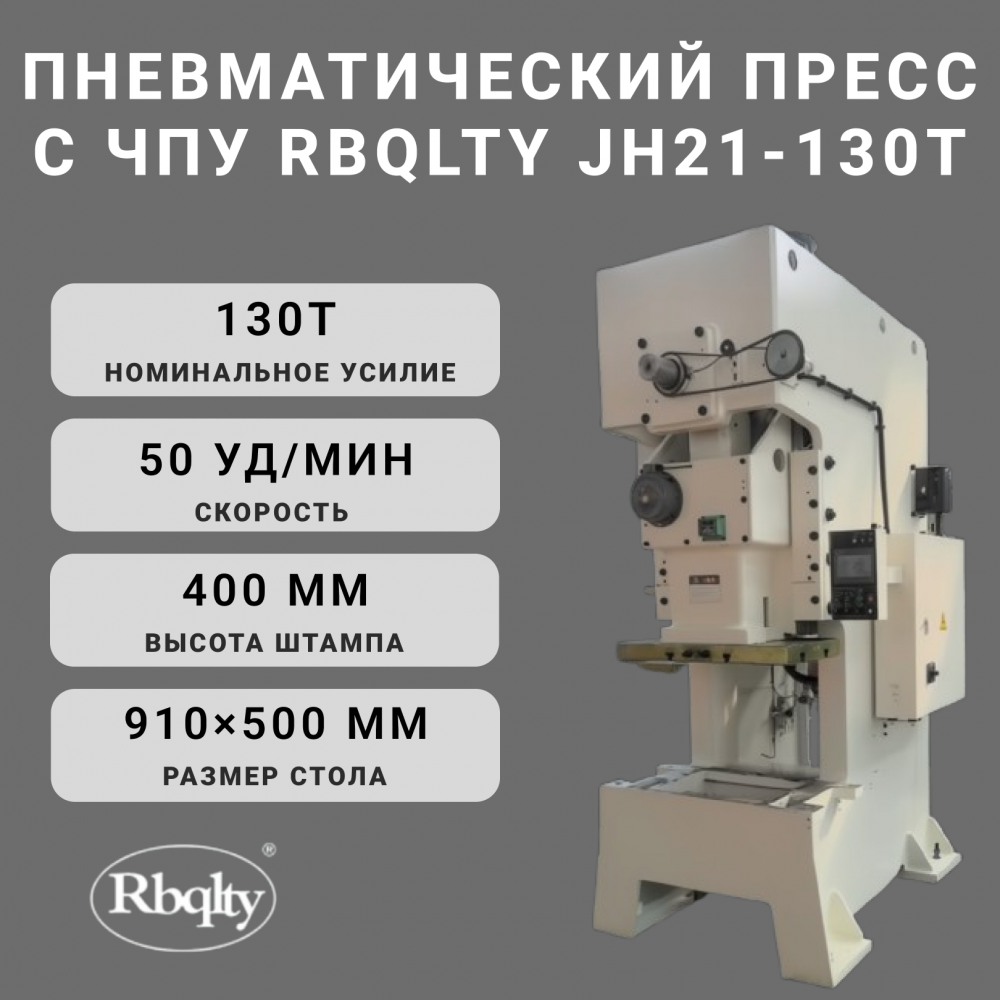

Пневматический пресс с ЧПУ RBQLTY JH21-130T

Пневматический пресс с ЧПУ RBQLTY JH21‑130T — однокривошипный механический пресс открытого типа (С‑образной конструкции) для широкого спектра операций холодной штамповки. Оборудование сочетает передовые японские технологии (Aida), компьютерное моделирование и надёжную автоматизацию.

Для каких производств подойдёт?
Станок востребован в:

• машиностроении;

• приборостроении;

• производстве металлоконструкций;

• изготовлении деталей для автомобильной и электротехнической промышленности;

• цехах холодной штамповки.

Какие операции выполняет?

• вырубка;

• формовка;

• гибка;

• правка;

• неглубокая вытяжка деталей.

Ключевые преимущества

• Высокая жёсткость конструкции — одностоечная С‑образная станина из листовой стали с термообработкой для снятия напряжений.

• Точность обработки — финальная доработка на крупногабаритном обрабатывающем центре с ЧПУ.

• Надёжность компонентов — штампованные элементы и зубчатые колёса с высокочастотной индукционной закалкой.

• Стабильность работы — прямоугольная шестисторонняя направляющая ползуна из износостойких материалов.

• Гибкость управления — бесступенчатое регулирование скорости через частотно‑регулируемый привод (VFD).

• Безопасность — дублированный электромагнитный клапан и система контроля «двух рук».

• Автоматизация — выходной интерфейс для подключения автоматической системы подачи.

• Защита от перегрузок — гидравлическая система Showa (Япония).

Основные технические характеристики

• Габариты (Д × Ш × В): 1300 × 1900 × 3250 мм.

• Масса: 9100 кг.

• Усилие: 130 т.

• Мощность главного двигателя: 11 кВт.

• Точность: класс GB/JIS 1.

• Длина гиба: 2100 мм.

• Номинальный ход давления: 6 мм.

• Количество ударов: 50 раз/мин.

• Длина хода скольжения: 180 мм.

• Макс. высота штампа: 400 мм.

• Регулировка слайда: 80 мм.

• Область слайда: 910 × 500 × 80 мм.

• Поддерживающая зона: 1200 × 600 × 110 мм.

• Отверстие хвостовика: Ф50 мм.

• Ёмкость амортизатора плашки: 63 кН.

• Ход амортизатора плашки: 80 мм.

• Эффективная площадь амортизатора плашки: 500 × 350 мм².

Стандартная комплектация
В поставку входят:

1. Устройство фотоэлектрической защиты.

2. Воздушная подушка.

3. Устройство быстрой смены формы.

4. Левый и правый щитки для верстака.

Доступные опции (по запросу)

1. Световая завеса.

2. Пневматическая подушка.

3. Регулировка хода ползуна.

Описание опций

1. Световая завеса

• обеспечивает максимальную безопасность оператора (мгновенная остановка при нарушении инфракрасного барьера);

• ускоряет производственный цикл (нет необходимости открывать/закрывать ограждения);

• соответствует строгим нормам безопасности.

2. Пневматическая подушка

• гарантирует качественную вытяжку и формовку (равномерный прижим заготовки);

• упрощает съём готовых деталей (аккуратное выталкивание из штампа);

• позволяет быстро перенастраивать давление под разные операции.

3. Регулировка хода ползуна

• сокращает время переналадки (адаптация под разную высоту инструмента);

• оптимизирует цикл (установка минимально необходимого хода);

• повышает удобство и безопасность настройки штампа.

Почему стоит выбрать RBQLTY JH21‑13 Newton?

• проверенное качество японских технологий (Aida, Showa);

• высокая точность и повторяемость операций;

• возможность интеграции в автоматизированные линии;

• долговечность и надёжность ключевых узлов;

• удобство обслуживания и эксплуатации.
