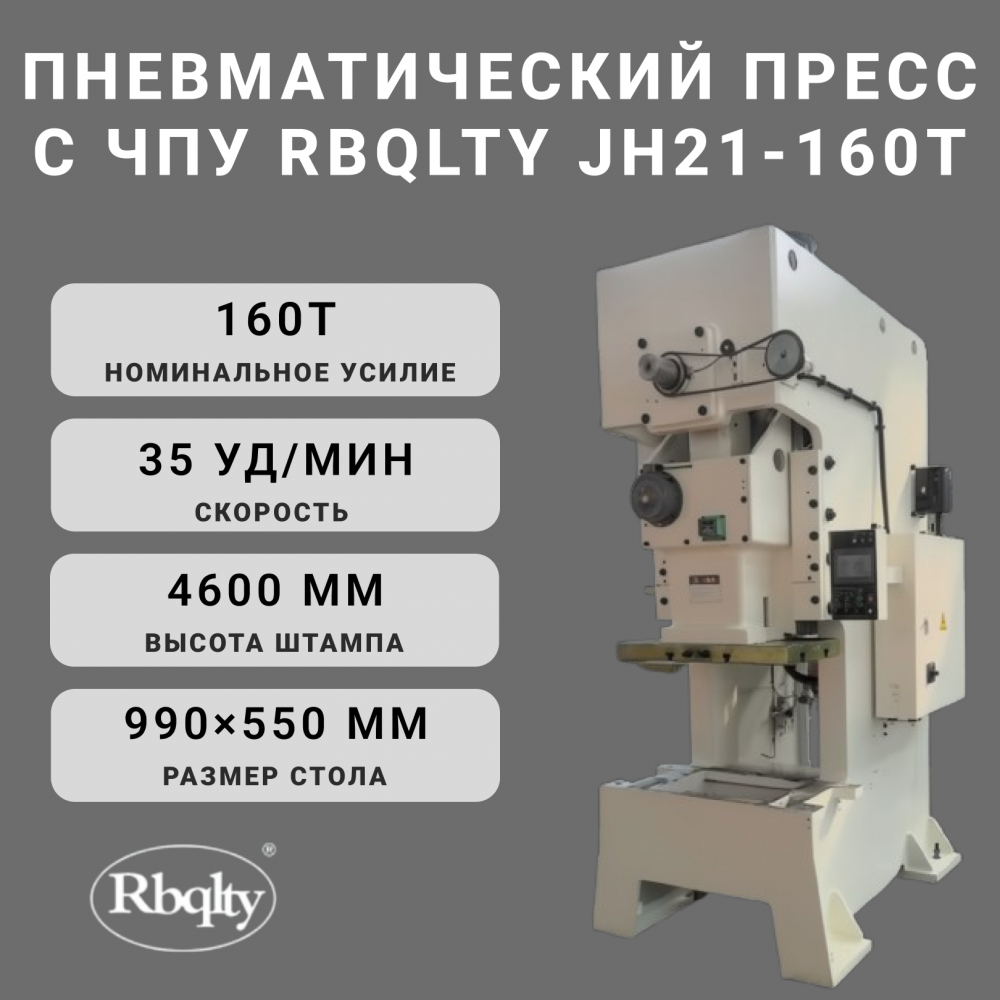

Пневматический пресс с ЧПУ RBQLTY JH21-160T

Пневматический пресс с ЧПУ RBQLTY JH21‑160T — однокривошипный механический пресс открытого типа (С‑образной конструкции) для профессиональной холодной штамповки. Оборудование сочетает японские технологии Aida, компьютерное моделирование (PROE, SolidWorks) и современную автоматизацию — идеальный выбор для серийного и крупносерийного производства.

Для каких предприятий подойдёт?
Станок эффективен на:

• машиностроительных заводах;

• предприятиях по производству автокомпонентов;

• заводах металлоконструкций;

• производствах электротехнического оборудования;

• цехах листовой штамповки.

Выполняемые операции

• вырубка;

• формовка;

• гибка;

• правка;

• неглубокая вытяжка деталей.

Ключевые преимущества

• Высокая жёсткость — С‑образная станина из листовой стали с термообработкой для снятия напряжений.

• Прецизионная точность — финальная обработка на крупногабаритном ЧПУ‑центре.

• Долговечность узлов — индукционная закалка штампованных элементов, шлифовка коленчатого вала.

• Стабильность хода — шестисторонняя направляющая ползуна из износостойких материалов.

• Гибкое управление — частотно‑регулируемый привод (VFD) с бесступенчатым изменением скорости.

• Многорежимность — пошаговый, непрерывный и одиночный режимы работы.

• Безопасность — дублированный электромагнитный клапан, контроль «двух рук», световая завеса (опция).

• Автоматизация — интерфейс для подключения системы автоматической подачи.

• Защита от перегрузок — гидравлическая система Showa (Япония).

Основные технические характеристики

• Габариты (Д × Ш × В): 1400 × 2300 × 800 мм.

• Масса: 13 000 кг.

• Усилие: 160 т.

• Мощность главного двигателя: 15 кВт.

• Длина гиба: 2100 мм.

• Длина рабочего стола: 760 мм.

• Номинальный ход давления: 6 мм.

• Ход скользящего блока: 200/120 мм.

• Максимальная высота штампа: 460 мм.

• Количество ударов: 45 раз/мин.

• Регулировка слайда: 100 мм.

• Область слайда: 990 × 550 × 90 мм.

• Поддерживающая зона: 1250 × 800 × 140 мм.

• Отверстие хвостовика: φ65 мм.

• Воздушное давление: 6 МПа.

• Диаметр отверстия для ручки метчика: 70 мм.

• Глубина отверстия для ручки метчика: 100 мм.

• Ширина рабочего стола: 1170 мм.

• Толщина пластины стола: 165 мм.

• Расстояние заземляющего винта: 1140 × 1660 мм.

Стандартная комплектация
В поставку входят:

1. Устройство фотоэлектрической защиты.

2. Воздушная подушка.

3. Устройство быстрой смены формы.

4. Левый и правый щитки для верстака.

Доступные опции (по запросу)

1. Световая завеса.

2. Пневматическая подушка.

3. Регулировка хода ползуна.

Описание опций

1. Световая завеса

• мгновенная остановка при нарушении инфракрасного барьера;

• ускорение цикла (нет необходимости открывать/закрывать ограждения);

• соответствие строгим стандартам безопасности.

2. Пневматическая подушка

• равномерный прижим заготовки (качественная вытяжка и формовка);

• автоматический съём деталей (аккуратное выталкивание из штампа);

• гибкая настройка давления для разных операций.

3. Регулировка хода ползуна

• быстрая переналадка под разную высоту инструмента;

• оптимизация цикла (минимальный ход ползуна);

• упрощение установки и настройки штампа.

Почему выбирают RBQLTY JH21‑160T?

• проверенное качество японских технологий (Aida, Showa);

• высокая производительность (45 ударов/мин);

• возможность интеграции в автоматизированные линии;

• долговечность ключевых компонентов;

• удобство обслуживания и эксплуатации.
