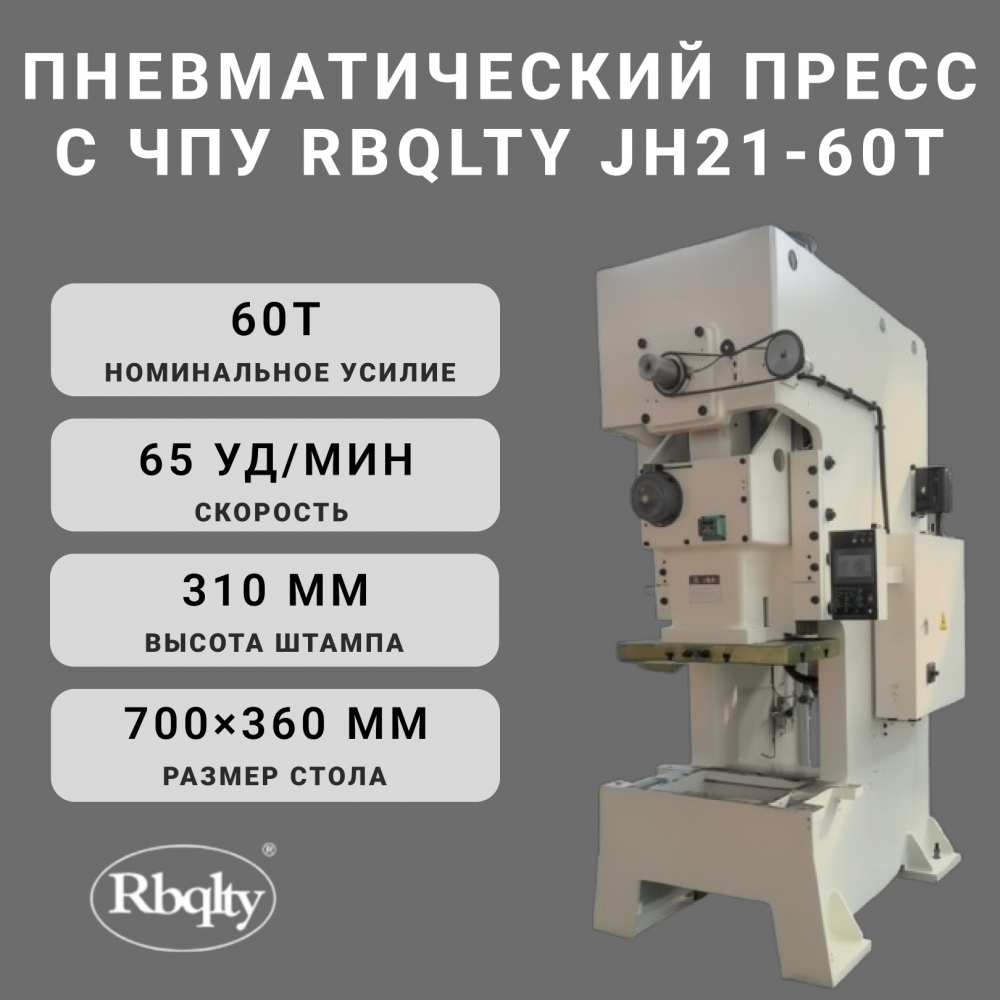

Пневматический пресс с ЧПУ RBQLTY JH21-60T

Пневматический пресс с ЧПУ RBQLTY JH21‑60T — однокривошипный механический пресс открытого типа (С‑образной конструкции) для профессиональной обработки металла. Оборудование объединяет японские технологии Aida, методы компьютерного моделирования (PROE, SolidWorks) и современную автоматизацию — отличное решение для предприятий разного масштаба.

Для кого подойдёт?
Станок востребован на:

• машиностроительных предприятиях;

• заводах металлоконструкций;

• производствах автокомпонентов и электротехники;

• в цехах холодной штамповки;

• ремонтных и опытных производствах.

Выполняемые операции

• вырубка;

• формовка;

• гибка;

• правка;

• неглубокая вытяжка деталей.

Ключевые преимущества

• Жёсткая конструкция — С‑образная станина из листовой стали с термообработкой для снятия остаточных напряжений.

• Точность обработки — финальная доработка на крупногабаритном обрабатывающем центре с ЧПУ.

• Долговечность узлов — индукционная закалка штампованных элементов, шлифовка коленчатого вала.

• Стабильность работы — шестисторонняя направляющая ползуна из износостойких материалов.

• Гибкое управление — частотно‑регулируемый привод (VFD) с бесступенчатым изменением скорости.

• Многорежимность — пошаговый, непрерывный и одиночный режимы работы.

• Высокий уровень безопасности — дублированный электромагнитный клапан, контроль «двух рук», защита по давлению воздуха.

• Автоматизация — интерфейс для подключения системы автоматической подачи.

• Надёжная защита — гидравлическая система Showa (Япония) с быстрой реакцией на перегрузки.

Основные технические характеристики

• Габариты (Д × Ш × В): 2600 × 1000 × 2800 мм.

• Масса: 5500 кг (масса нетто — 4000 кг).

• Усилие: 60 т.

• Мощность главного двигателя: 5,5 кВт.

• Длина гиба: 2100 мм.

• Длина рабочего стола: 520 мм.

• Номинальный ход давления: 4 мм.

• Ход скользящего блока: 140/80 мм.

• Максимальная высота штампа: 310 мм.

• Количество ударов: 70 раз/мин.

• Регулировка слайда: 75 мм.

• Область слайда: 700 × 360 × 70 мм.

• Поддерживающая зона: 900 × 500 × 80 мм.

• Отверстие хвостовика: Ф50 мм.

• Воздушное давление: 6 МПа.

• Диаметр отверстия для ручки метчика: 50 мм.

• Глубина отверстия для ручки метчика: 70 мм.

• Ширина рабочего стола: 870 мм.

• Толщина пластины стола: 130 мм.

• Расстояние заземляющего винта: 840 × 1100 мм.

• Ход ползуна: 120 мм.

• Устройство регулировки слайда: ручное.

Стандартная комплектация
В поставку входят:

1. Устройство фотоэлектрической защиты.

2. Воздушная подушка.

3. Устройство быстрой смены формы.

4. Левый и правый щитки для верстака.

Доступные опции (по запросу)

1. Световая завеса.

2. Пневматическая подушка.

3. Регулировка хода ползуна.

Описание опций

1. Световая завеса

• мгновенная остановка при нарушении инфракрасного барьера;

• ускорение производственного цикла (не требует открытия/закрытия ограждений);

• соответствие строгим стандартам безопасности.

2. Пневматическая подушка

• равномерный прижим заготовки (качественная вытяжка и формовка);

• аккуратный съём готовых деталей (выталкивание из штампа);

• гибкая регулировка давления для разных операций.

3. Регулировка хода ползуна

• быстрая переналадка под разную высоту инструмента;

• оптимизация рабочего цикла (установка минимально необходимого хода);

• упрощение и ускорение настройки штампа, сокращение простоя оборудования.

Почему выбирают RBQLTY JH21‑60T?

• проверенные японские технологии (Aida, Showa);

• высокая производительность (70 ударов/мин);

• возможность интеграции в автоматизированные линии;

• долговечность ключевых компонентов;

• удобство обслуживания и эксплуатации;

• оптимальное соотношение цены и функциональности.
