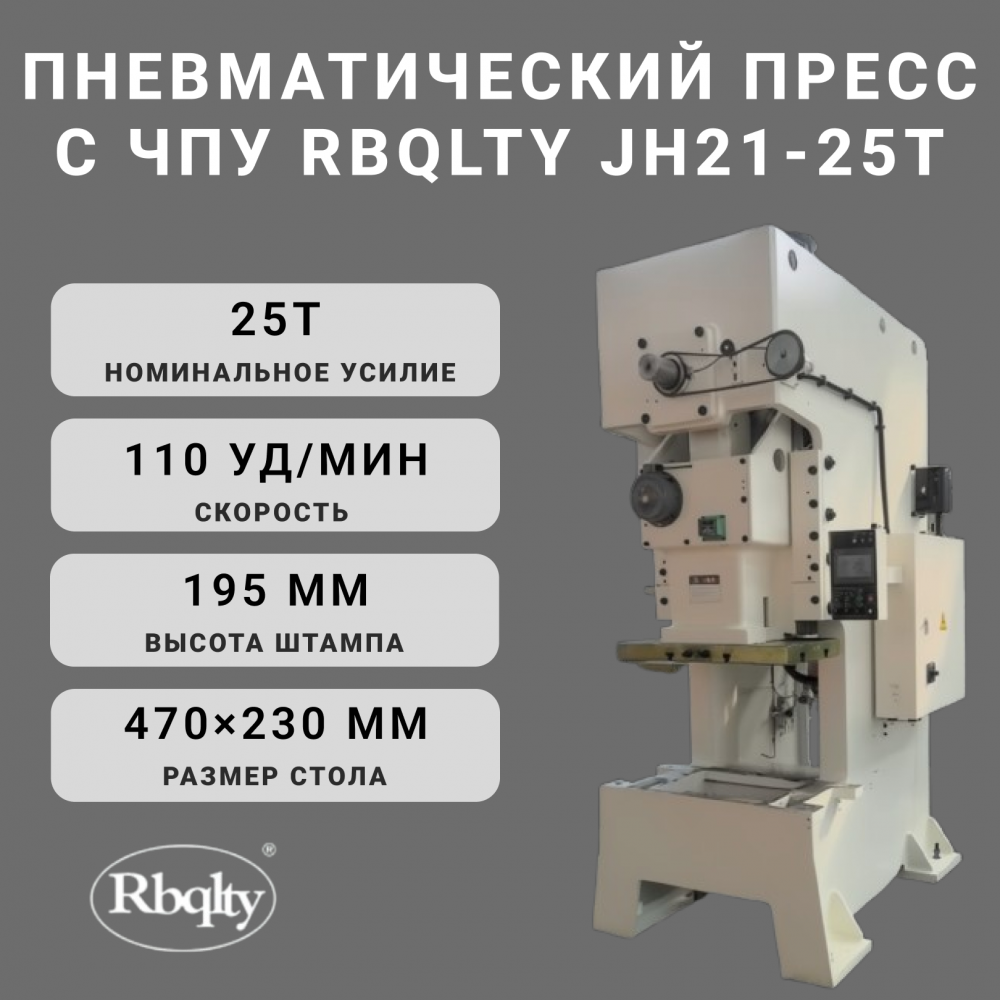

Пневматический пресс с ЧПУ RBQLTY JH21-25T

пневматический пресс с ЧПУ RBQLTY JH21‑2 Newton — однокривошипный механический пресс открытого типа (С‑образной конструкции) для точной обработки металла. Оборудование сочетает японские технологии Aida, компьютерное моделирование (PROE, SolidWorks) и современную автоматизацию — идеальный выбор для небольших производств и мастерских.

Для кого подойдёт?
Станок востребован на:

• малых машиностроительных предприятиях;

• производствах металлоконструкций;

• предприятиях по выпуску автокомпонентов и электротехнических изделий;

• в цехах холодной штамповки;

• ремонтных и экспериментальных участках.

Выполняемые операции

• вырубка;

• формовка;

• гибка;

• правка;

• неглубокая вытяжка деталей.

Ключевые преимущества

• Жёсткая конструкция — С‑образная станина из листовой стали с термообработкой для снятия остаточных напряжений.

• Точность обработки — финальная доработка на крупногабаритном обрабатывающем центре с ЧПУ.

• Долговечность узлов — индукционная закалка штампованных элементов, шлифовка коленчатого вала.

• Стабильность работы — шестисторонняя направляющая ползуна из износостойких материалов.

• Гибкое управление — частотно‑регулируемый привод (VFD) с бесступенчатым изменением скорости.

• Многорежимность — пошаговый, непрерывный и одиночный режимы работы.

• Высокий уровень безопасности — дублированный электромагнитный клапан, контроль «двух рук», защита по давлению воздуха.

• Автоматизация — интерфейс для подключения системы автоматической подачи.

• Надёжная защита — гидравлическая система Showa (Япония) с быстрой реакцией на перегрузки.

Основные технические характеристики

• Габариты (Д × Ш × В): 1280 × 850 × 2200 мм.

• Масса: 2600 кг (масса нетто — 2000 кг).

• Усилие: 25 т.

• Мощность главного двигателя: 4 кВт.

• Длина гиба: 2100 мм.

• Длина рабочего стола: 400 мм.

• Номинальный ход давления: 3,2 мм.

• Ход скользящего блока: 80/50 мм.

• Максимальная высота штампа: 195 мм.

• Количество ударов: 100 раз/мин.

• Регулировка слайда: 50 мм.

• Область слайда: 470 × 230 × 50 мм.

• Поддерживающая зона: 680 × 300 × 70 мм.

• Отверстие хвостовика: φ38,1 мм.

• Воздушное давление: 4 МПа.

• Диаметр отверстия для ручки метчика: 40 мм.

• Глубина отверстия для ручки метчика: 60 мм.

• Ширина рабочего стола: 700 мм.

• Толщина пластины стола: 80 мм.

• Расстояние заземляющего винта: 690 × 1080 мм.

• Ход ползуна: 70 мм.

• Устройство регулировки слайда: ручное.

Стандартная комплектация
В поставку входят:

1. Устройство фотоэлектрической защиты.

2. Воздушная подушка.

3. Устройство быстрой смены формы.

4. Левый и правый щитки для верстака.

Доступные опции (по запросу)

1. Световая завеса.

2. Пневматическая подушка.

3. Регулировка хода ползуна.

Описание опций

1. Световая завеса

• мгновенная остановка при нарушении инфракрасного барьера;

• ускорение производственного цикла (не требует открытия/закрытия ограждений);

• соответствие строгим стандартам безопасности.

2. Пневматическая подушка

• равномерный прижим заготовки (качественная вытяжка и формовка);

• аккуратный съём готовых деталей (выталкивание из штампа);

• гибкая регулировка давления для разных технологических операций.

3. Регулировка хода ползуна

• быстрая переналадка под разную высоту инструмента;

• оптимизация рабочего цикла (установка минимально необходимого хода);

• упрощение и ускорение настройки штампа, сокращение простоя оборудования.

Почему выбирают RBQLTY JH21‑25T?

• проверенные японские технологии (Aida, Showa);

• высокая производительность (100 ударов/мин);

• возможность интеграции в автоматизированные линии;

• долговечность ключевых компонентов;

• удобство обслуживания и эксплуатации;

• доступная цена для малого бизнеса и стартапов.
