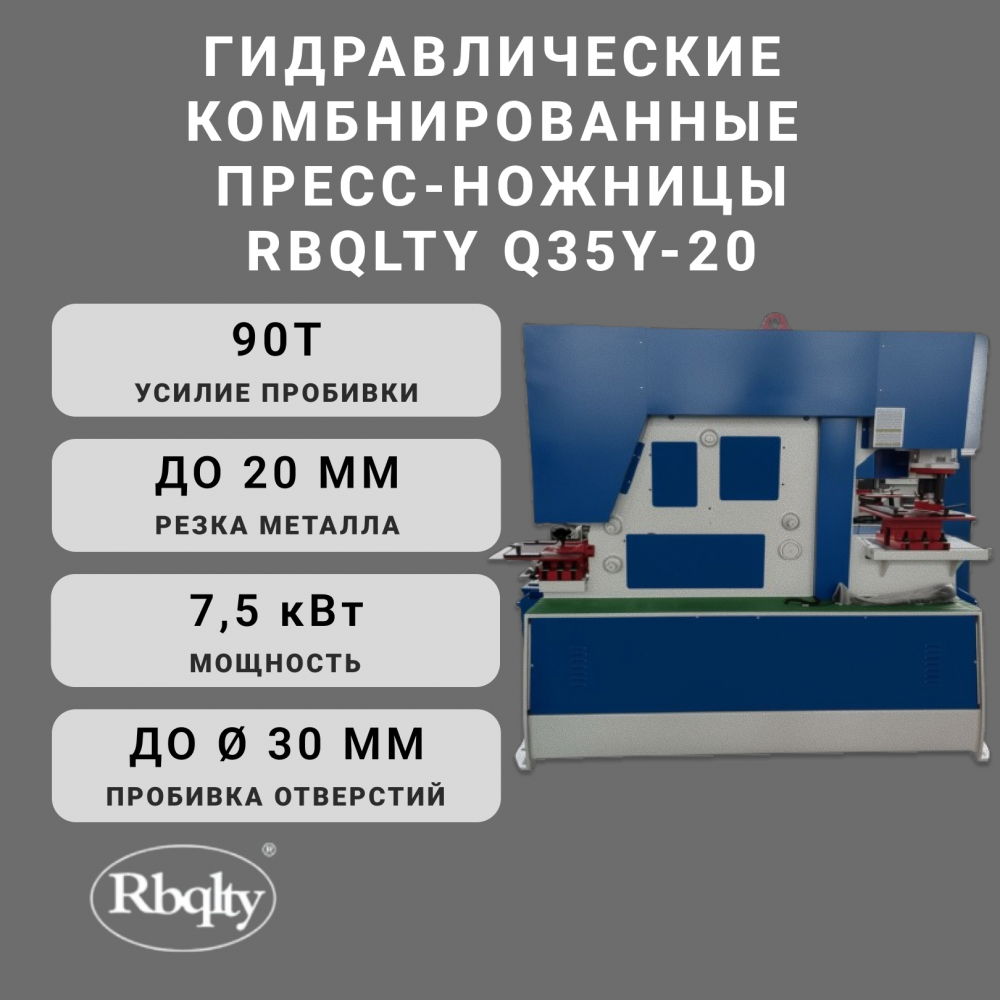

Гидравлические комбинированные пресс-ножницы Q35Y-20

Гидравлические комбинированные пресс‑ножницы Q35Y‑20 — многофункциональный станок, который совмещает три операции в одном устройстве: резку, пробивку и вырубку металлических профилей. Идеальное решение для предприятий, которым важны:

• компактность оборудования;

• сокращение времени на переналадку;

• простота управления;

• высокая точность обработки.

Основные операции станка

• Резка: листового проката, полосы, кругляка, уголка, швеллера, двутавра и других профилей.

• Пробивка: отверстий любых форм и диаметров в листовом прокате и профилях.

• Вырубка: пазов, выемок и кромок.

Обрабатываемые материалы

• чёрные металлы;

• нержавеющая сталь;

• алюминий и другие цветные металлы.

Сферы применения

• Металлоконструкции: каркасы, ограждения, лестницы, подготовка деталей под сварку.

• Машиностроение: детали машин, корпуса оборудования, заготовки.

• Производство металлоизделий: фурнитура, крепёж, элементы мебели, рекламные конструкции.

• Ремонтные мастерские: ремонтные работы, замена деталей.

• Сельское хозяйство и строительство: теплицы, ограждения, элементы конструкций.

Ключевые преимущества

• Универсальность: один станок заменяет несколько отдельных устройств.

• Экономия пространства: компактность для небольших цехов.

• Скорость работы: минимум переналадки между операциями.

• Простота эксплуатации: интуитивное управление и настройка.

• Надёжность: комплектующие от ведущих мировых производителей.

• Безопасность: защита от перегрузок и аварий.

Стандартная комплектация
В поставку входят:

1. 3 комплекта пробивного инструмента (пробивка одного отверстия).

2. 1 комплект лезвий для резки круглого и квадратного прутка.

3. 1 комплект лезвий для резки пластин.

4. 1 комплект лезвий для резки угловой стали.

5. 1 комплект вырубных лезвий.

Доступные опции (по запросу)

1. Комплект лезвий для резки двутавровых балок.

2. Комплект лезвий для резки C/U‑образного профиля.

3. Комплект гибочной формы.

4. Гидравлическая защита от перегрузки.

5. Электрический задний упор.

6. Синхронная работа двух цилиндров.

Описание опций

1. Гидравлическая защита от перегрузки

• автоматическая остановка при превышении допустимой нагрузки;

• предотвращение поломок гидросистемы, ножей и штампов;

• продление срока службы станка;

• снижение риска простоев.

2. Электрический задний упор

• точная настройка положения заготовки через пульт управления;

• автоматическое перемещение упора;

• повышение точности раскроя и гибки;

• ускорение переналадки в серийном производстве;

• стабильное качество продукции.

3. Синхронная работа двух цилиндров

• равномерное распределение усилия по длине инструмента;

• синхронное движение гидроцилиндров;

• исключение перекоса детали;

• чистота реза и точность гибки;

• качество обработки широких заготовок.

Основные комплектующие

• уплотнительное кольцо — Тайвань DZUN;

• масляный цилиндр — Китай;

• гидравлическая система — Beijing HUADE/Rexroth;

• шестерённый насос — Yongtai/Sunny;

• двигатель — Китай/Siemens;

• электрическая система — Delixi/Schneider.

Технические характеристики

• Габариты (Д × Ш × В): 1950 × 920 × 1950 мм.

• Масса: 2300 кг.

• Макс. толщина резки стальной пластины: 20 мм.

• Мощность двигателя: 7,5 кВт.

• Давление пробивки: 90 т.

• Прочность материала: ≤ 450 Н/мм².

• Угол сдвига: 6°.

• Макс. длина хода цилиндра: 80 мм.

• Частота срабатываний: 15 раз/мин.

• Глубина зева: 355 мм.

• Глубина пробивки: 20 мм.

• Макс. диаметр пробивки: 30 мм.
