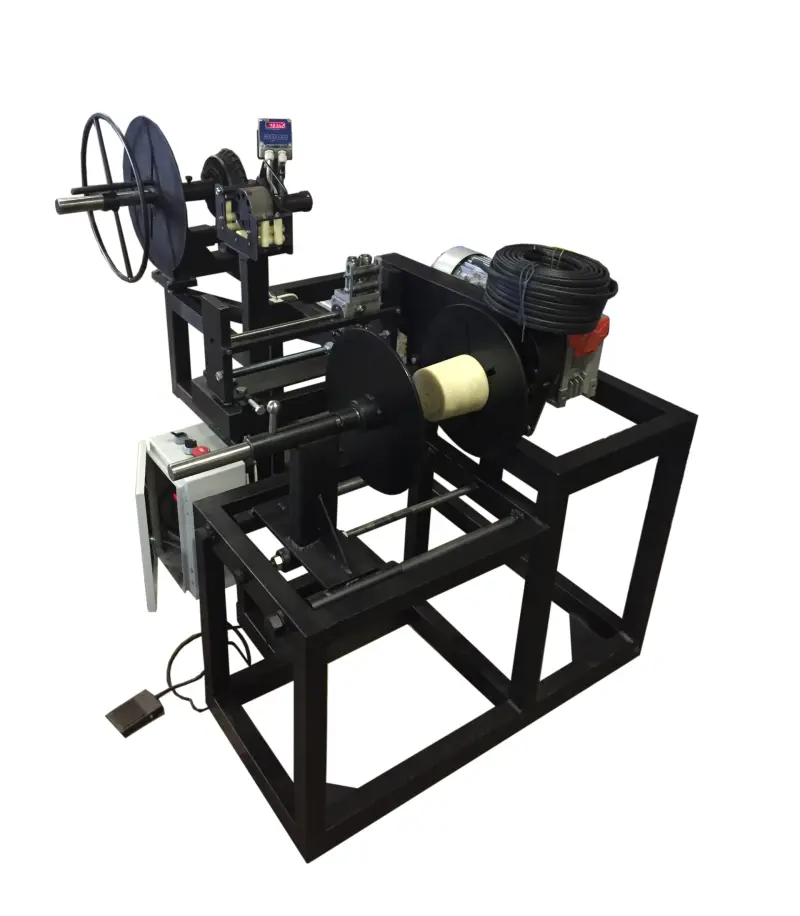

Станок для намотки кабеля ElektroSP предназначен для рядной намотки кабеля\провода диаметром от 3мм до 20мм в бухту диаметром до 300мм с одновременным измерением длины и рядной укладкой виток к витку. Станок оснащен укладчиком на гладком валу, обеспечивающим намотку провода виток к витку, а также измерительным узлом для отображения метража.
Запуск и остановка намотки (вращения) осуществляется оператором станка через ножную педаль. Функция предустановки заданной длины отмотки позволяет автоматизировать процесс и увеличить производительность, при достижении заданной длины намотки привод остановится и оператор может приступить к формированию следующей бухты.
Отдающий технологический барабан предназначен для размещения исходных бухт диаметром 100...500мм и массой до 50кг, стойка размотки оснащена тормозным механизмом для исключения инерционной размотки кабеля и создания необходимого натяжения для рядной укладки кабеля. Намотка провода в бухту производится на капролоновую быстросъемную оснастку (чертеж с размерами оснастки прилагается, размеры можно изменить).
Станок оснащен электроприводом и автоматическим синхронным кабелеукладчиком (раскладчик на гладком валу).
Технические характеристики оборудования для перемотки кабеля и провода ElektroSP приведены в таблице:
| Параметр линии | Значение |
| Напряжение питающей сети, В | 1 фазное, 220В |
| Потребляемая мощность, кВт, макс. | 1,1 |
| Частота вращения приводной катушки, об/мин | 1-900 |
| Диаметр формируемой бухты, мм, макс. | 300 |
| Ширина формируемой бухты, мм, макс. | 200 |
| Максимальная масса приемной катушки, кг | 20 |
| Диаметр перематываемого материала, мм | 3…20 |
| Максимальный диаметр отдающей бухты | 400мм |
| Макс. Ширина отдающей бухты | 250мм |
| Тип раскладчика | Линейный привод на гладком валу |
| Защита электродвигателя от скачков напряжения питающей сети, короткого замыкания, перегрева | + |
| Температурный диапазон работы станка | 0С до +30С |
| Измерительный узел | Электронно-механический |
| Регулировка внутреннего диаметра отдающей бухты | Раздвижная шейка 100…300мм |
| Функция предустановки заданной длины отмотки | + |
| Допустимая погрешность при измерении длины | ±1% |
| Тормозной механизм для остановки вращения отдающей бухты, подтормаживания | + (дисковый автомобильный тормоз) |
| Возможность эксплуатации отдающего технологического барабана в вертикальной и горизонтальной плоскости | + |
| Приемный технологический барабан | Ось бухты горизонтально относительно пола |
| Управление скоростью | Ножная педаль |
| Пазы в приемном ТБ для крепления кабеля | + |
| Функция предустановки заданной длины отмотки на счетчике, при достижении которой привод останавливается | + |
