По типоразмеру данный станок соответствует станкам 6Т13, т.п. российского производства, однако по сравнению с ними обладает рядом существенных преимуществ:

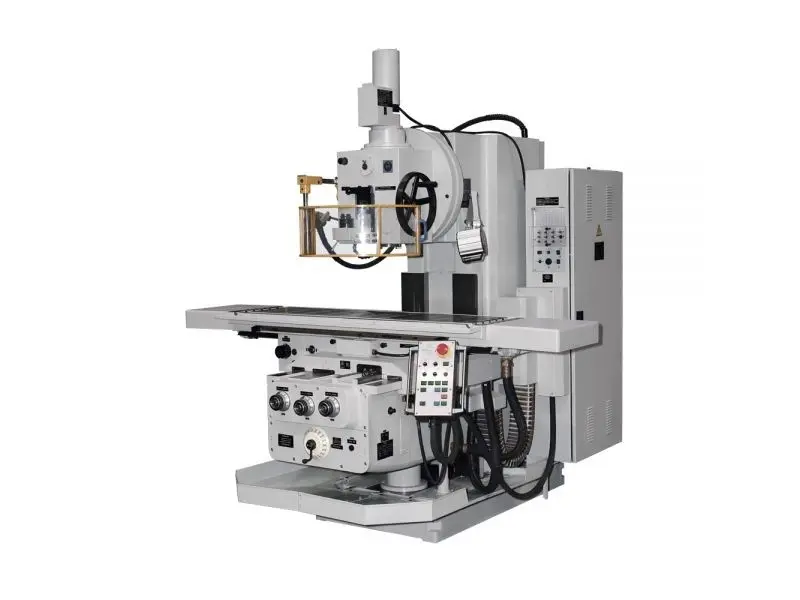

- основные узлы (фундаментная плита, стойка, консоль, крестовый суппорт, салазки поворотной части и стол) изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость (рис.1);
- поперечные и вертикальные направляющие с фторопластовым покрытием обладают хорошими антифрикционными свойствами (низким коэффициентом трения) и антизадирной способностью, что обеспечивает стабильность точностных параметров в течение не менее семи лет;
- наличие автоматических циклов обработки позволяет использовать станок не только в мелкосерийном, но и в крупносерийном производстве;
- станок имеет как автоматическое, так и ручное управление по трем осям; возможна обработка криволинейных поверхностей по разметке;
- станок имеет механизм опускания консоли, который исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола; при остановке консоль возвращается в исходное положение;
- поперечные и вертикальные направляющие с фторопластовым покрытием обладают хорошими антифрикционными свойствами (низким коэффициентом трения) и антизадирной способностью, что обеспечивает стабильность точностных параметров в течение не менее семи лет;
- наличие механизма попутной подачи в продольной координате обеспечивает необходимую жесткость и исключает вибрацию; фрезерование методом попутной подачи позволяет осуществить более эффективную обработку глубоких пазов и деталей из высокопрочных материалов; гидравлическое приспособление обеспечивает компенсацию зазора между ходовым винтом и маточной гайкой в продольном направлении в качестве предпосылки для попутного фрезерования; автоматическое подключение механизма попутной подачи при движении подачи и отключение во время ускоренного хода защищают маточную гайку ходового винта от изнашивания;
- модульная конструкция станка обеспечивает удобство при обслуживании или ремонте.
Технические характеристики станка FSS450MR указаны ниже:
Станок изготавливается в климатическом исполнении УХЛ для категории размещения 4.1 по ГОСТ 15150.
Условия эксплуатации:
- температура воздуха – от плюс 10 до плюс 25°С;
- относительная влажность – 80% при 25°С.
Электрооборудование станка обеспечивает их эксплуатацию в помещении не выше зоны П-II по ПУЭ.
Станок должен питаться от 3-фазной сети переменного тока частотой 50 Гц. и напряжением 380V.
Технические характеристики станка:
Рабочая поверхность стола, мм - 400х1600
1.Специальное исполнение - 450х1800
Количество крепежных Т-образных пазов и размер, мм - 5х18х63
1.Специальное исполнение - 6х18х63
Максимальная нагрузка на стол, кг - 1500
Продольное перемещение стола, мм - 1120
1.Специальное исполнение - 1320
Поперечное перемещение крестового суппорта, мм - 345
Вертикальное перемещение консоли, мм - 400
2. Специальное исполнение - 630
Мощность двигателя привода шпинделя, кВт - 11
3. Специальное исполнение - 15
Количество скоростей вращения шпинделя - 18
Частота вращения шпинделя, об/мин - 28 … 1400
4. Специальное исполнение - 45 ... 2240
Конус для крепления инструмента в шпинделе - ISO-50
Максимальный крутящий момент на шпинделе, Нм - 1850
Диаметр переднего подшипника, мм - 100
Максимальный диаметр фрезы, мм - 315
Перемещение пиноли, мм - 90
Угол поворота вертикальной фрезерной головки в обе стороны, град. - 45
Мощность двигателя подач, кВт - 2,2
Количество рабочих подач стола - 18
Перемещение стола на один оборот лимба, мм:
продольное (ось X) - 5
поперечное (ось Y) - 5
вертикальное (ось Z) - 2
Перемещение стола (Х,Y,Z) на одно деление лимба, мм - 0,05
Расстояние от торца вертикального шпинделя до плоскости стола, мм - 100 ... 500
2. Специальное исполнение - 100 ... 730
Расстояние от оси шпинделя до вертикальных направляющих станины. - 450
Пределы рабочих подач стола, мм/мин
продольной и поперечной - 16 … 800
5. Специальное исполнение - 25 ... 1250
вертикальной - 5 ... 250
5. Специальное исполнение - 8 ... 400
Ускоренное перемещение, мм/мин
продольное и поперечное - 3150
вертикальное - 1000
Точность геометрических форм и расположения обработанных поверхностей на длине 100 мм, мкм
Допуск плоскостности - 20
Допуск параллельности - 30
Допуск перпендикулярности - 20
Точность позиционирования в продольном направлении (по упору), мкм - ± 25
Шероховатость обработанных поверхностей, мкм - 1,25
Класс точности - Н
Освещение рабочей зоны - наличие
Централизованная автоматическая импульсная смазка направляющих по осям X,Y,Z. ходовых винтов по ося X.Y - доп. опция
Устройство цифровой индикации (УЦИ) - доп. опция
Защита зоны резания - наличие
Габаритные размеры станка (ДхШхВ), мм - 2330x2145x2410
Специальное исполнение - 2530х2145х2410
Специальное исполнение - 2330х2145х2640
Вес станка (брутто/нетто), кг - 4800/4100
Специальное исполнение 1,2 - 5100/4300
В случае заказа станка, отличающегося от базового исполнения, модель, стоимость и срок поставки согласовываются дополнительно.
