| Техническая спецификация: |
| Тип | 20-футовый полнорамный, портативный танк-контейнер типа UN T11, с термоизоляцией и пароподогревом, с нижними боковыми продольными балками установленными верхними боковыми рейками. |
| Размеры по полнокаркасной раме, фут (мм) | 20’ / 8’ / 8’6” (60580°-6 / 24380°-5 / 25910°-5 ) |
| Вместимость цистерны, л | 26000 (+0 /- 1%) |
| Максимальная масса брутто, кг | 36000 |
| Собственная масса контейнера (тара), кг | 3500-3600 ±3% |
| Максимальная грузоподъемность, кг | 32400 ±3% |
| Расчетное давление, МПа / Bar | 0.4 / 4 |
| Испытательное давление, МПа / Bar | 0.6 / 6 |
| Расчетное наружное давление, МПа / Bar | 0.041 / 0.41 |
| Расчетная температура, °С | - 40 до +130 |
| Материал цистерны | Нержавеющая сталь SANS 50028-7 WNr 1.4402/1.4404 (C<0.03%), эквивалент 316L |
| Номинальная толщина стенки цилиндрической части цистерны, мм | 4.4 |
| Номинальная толщина стенки днищ цистерны, мм | 4.5 |
| Материал рамы | Сталь конструкционная GB/T 1591-Q345D или SPA-H |
| Угловые фитинги | Согласно международному стандарту ИСО 1161, 8ед. |
| Приборы, арматура, принадлежности |
| Люк-лаз с крышкой и прокладкой | Диаметр 500 мм, крышка на 8 болтах. Низкопрофильный |
| Узел предохранительного клапана | Предохранительный клапан размером 2,5 дюйма без взрывонепроницаемой сетки. | Давление настройки: 4,4 бар, без вакуума | Утопленная приварная площадка установлена горизонтально относительно верхней центральной линии. |
| Место под установку предохранительного клапана | приварная площадка предохранительного клапана размером 2,5 дюйма с глухим фланцем. | Утопленная приварная площадка установлена горизонтально относительно верхней центральной линии. |
| Клапан воздушной (газовой) магистрали | 1.5” BSP шаровой клапан воздушной (газовой) магистрали в корпусе с фланцем и резьбовым патрубком с наружной резьбой 1.5” BSP. | Утопленная приварная площадка установлена горизонтально относительно верхней центральной линии. |
| Место под установку устройства верхнего слива (налива) груза | Низкопрофильная приварная подушка диаметром 3 дюйма (просверлена/нарезана резьба с 6 отверстиями M12 на PCD диаметром 168,3 мм) в комплекте с глухим фланцем на болтах. | На нижнем дне резервуара приварена направляющая пластина сифонной трубки. | Утопленная приварная площадка установлена горизонтально относительно верхней центральной линии. |
| Нижнее устройство слива (налива) груза | Последовательно установленные внутренний 3” 45° донный клапан и 3” зажимной поворотный кран | (наружный клапан) и выходной патрубок с резьбой 3"BSP и резьбовой крышкой. | дополнительно снабжено кронштейном, который, в случае возникновения аварийной ситуации, при помощи троса переводит внутренний клапан в положение «Закрыто». |

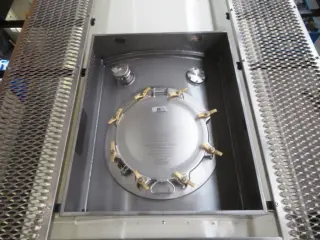

| Арматурные отсеки | 2 верхних короба обеспечивающих защиту пролива продукта | Центральный отсек содержит: | - Люк-лаз с крышкой и прокладкой; | - Узел предохранительного клапана; | - Место под установку предохранительного клапана. | Тыловой отсек содержит: | - Клапан воздушной (газовой) магистрали; | - Устройство (место под монтаж) верхнего слива (налива) груза. |

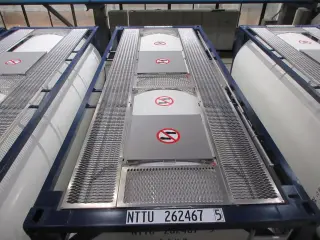

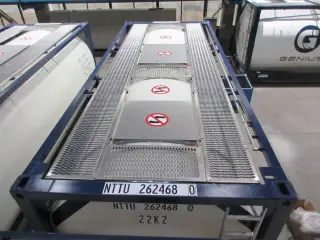

| Площадки обслуживания | Дорожка типа B, алюминиевая решетка шириной 475 мм, установленная, как показано ниже: | 2 прохода по всей длине с тремя поперечными секциями, одна рядом с центральным сливным коробом и две поперек каждого конца резервуара. |
| Поручни | со стороны подъемной лестницы. |
| Система разогрева груза | 6 продольных рядов дуплексных нагревательных змеевиков из нержавеющей стали, обеспечивающих фактическую площадь нагрева 4,34 м2 (эффективная площадь нагрева 9,12 м2). | Рабочее давление составляет 4 бар, испытательное давление — 6 бар. | Один дренажный шаровой клапан 3/8 дюйма установлен в самом нижнем положении выпускного отверстия. | Будут установлены пылезащитные колпачки и цепь. |
| Изоляция и облицовка | Негорючие маты из базальтовых волокон или аналогичные по техническим характеристикам |
| Термометр | С двойной шкалой, диапазон измерения – от минус 40 до плюс 160°С |
| Лестница | Алюминиевая, противоскользящая. | Расположена справа сзади. |
| Заземление | На нижней поперечной балке задней торцевой рамы установлены пластина и винт для подсоединения кабеля заземления контейнера. |
| Пенал для документов | Пластиковый тубус в задней части справа. |
