| Техническая спецификация для контейнера-цистерны |

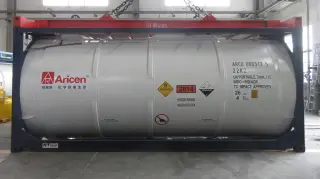

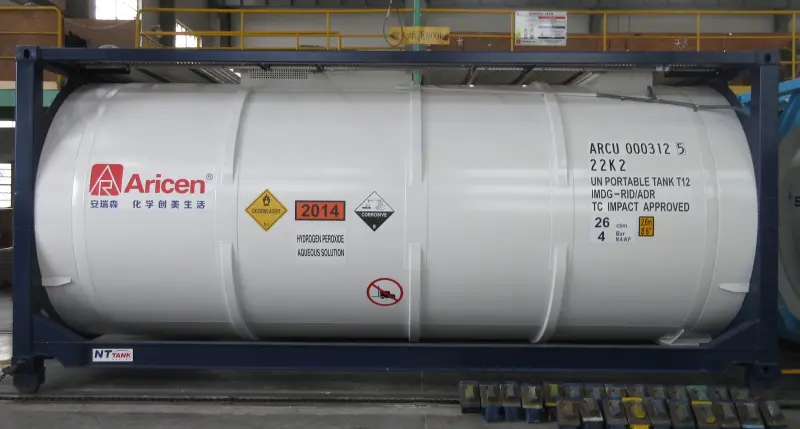

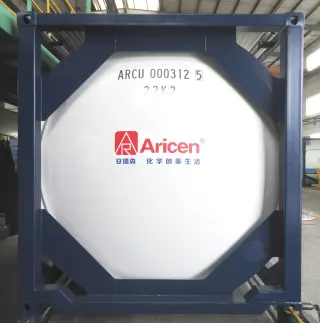

| Тип | Стандартный 20-фут танк-контейнер, тип UNPortable Tank T12 |
| Размеры по полнокаркасной раме, фут (мм) | 20’ / 8’ / 8’6” (6058°-6 / 2438°-5 / 2591°-5 ) |
| Вместимость цистерны, л | 26000 (+0 /- 1.5%) |
| Максимальная масса брутто, кг | 36000 |
| Собственная масса контейнера (тара), кг | 3600 ±3% |
| Рабочее давление, МПа / Bar | 0.4 / 4 |
| Испытательное давление, МПа / Bar | 0.60 / 6 |
| Расчетная температура, °С | - 40 до +130 |
| Материал цистерны | Нержавеющая сталь SANS 5002B-7 Wnr 1.4402/1.4404 (C<0.03%) |
| Номинальная толщина стенки цилиндрической части цистерны, мм | 4.4 |
| Номинальная толщина стенки днищ цистерны, мм | 4.5 |
| Материал рамы | Сталь конструкционная GB/T 1591-Q355D или SPA-H |
| Угловые фитинги | Согласно международному стандарту ИСО 1161, 8ед. |
| Инспекционное агентство | Регистр Ллойда (Lloyd's Register – LR) или Бюро Веритас (Bureau Veritas) |
| Приборы, арматура, принадлежности |

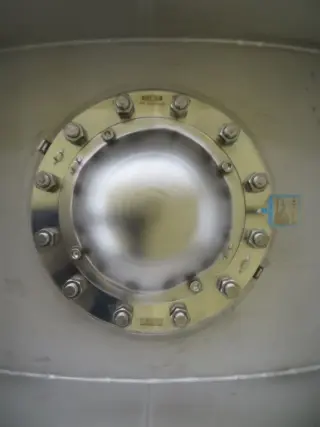

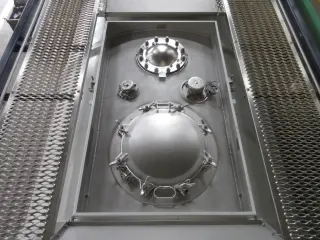

| Люк-лаз с крышкой и прокладкой | Диаметр 500 мм, крышка на 8 болтах |

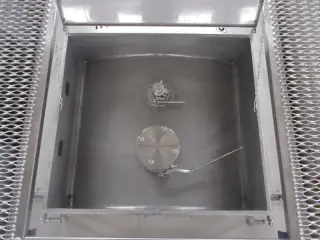

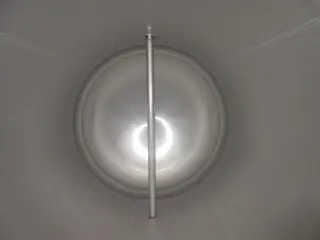

| Устройство верхнего слива (налива) груза | 3-фланцевый шаровой клапан с 3-дюймовой сифонной трубой полной длины в комплекте с глухим фланцем на болтах |
| Клапан воздушной (газовой) магистрали | Шаровой клапан 1,5 дюйма bsp с пыльцевой колпачком и цепью |
| Предохранительный клапан в сборе | 3-дюймовый фланцевый предохранительный клапан без рамочной сетки. | оборудован разрывной диском и манометром | настройка давления предохранителя: 4,4 бар, дисковое давление: 4,84 бар |
| Вентиляционный клапан в сборе | 2-дюймовый вентиляционный клапан в сборе в 2,5-дюймовой подушке бака bsp |
| Узел разрывной мембраны в сборе | Разрывная мембрана 10 дюймов с разрывным усилием в 6 бар с защитным колпаком | форсунка бака расположена горизонтально на верхней центральной линии |

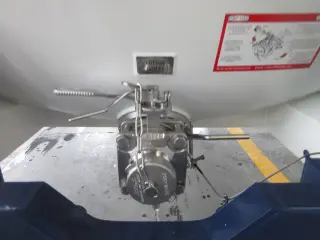

| Нижнее устройство слива (налива) груза | Последовательно установленные внутренний 3” 45° донный клапан и 3” зажимной поворотный кран (наружный клапан) и выходной патрубок с резьбой 3"BSP и резьбовой крышкой |
| Площадки обслуживания | Состоят из трапов с настилом из просечно-вытяжного листа алюминия |
| Термометр | С двойной шкалой, диапазон измерения – от минус 40 до плюс 160°С |

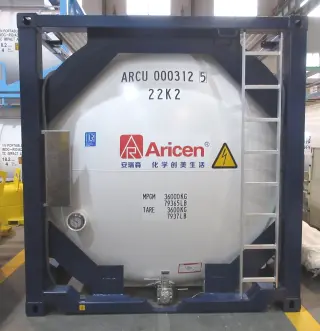

| Лестница | Алюминиевая, противоскользящая. | Расположена справа сзади. |
| Заземление | На нижней поперечной балке задней торцевой рамы установлена пластина для подсоединения кабеля заземления контейнера. |
| Калибровочная таблица | Калибровочная пластина находится арматурном отсеке |
| Пенал для документов | Пластиковый тубус в задней части справа. |
