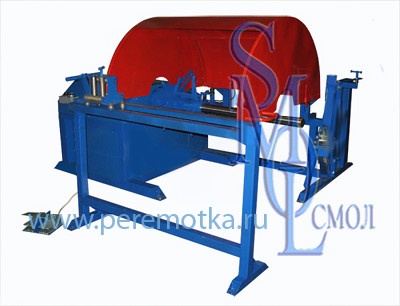

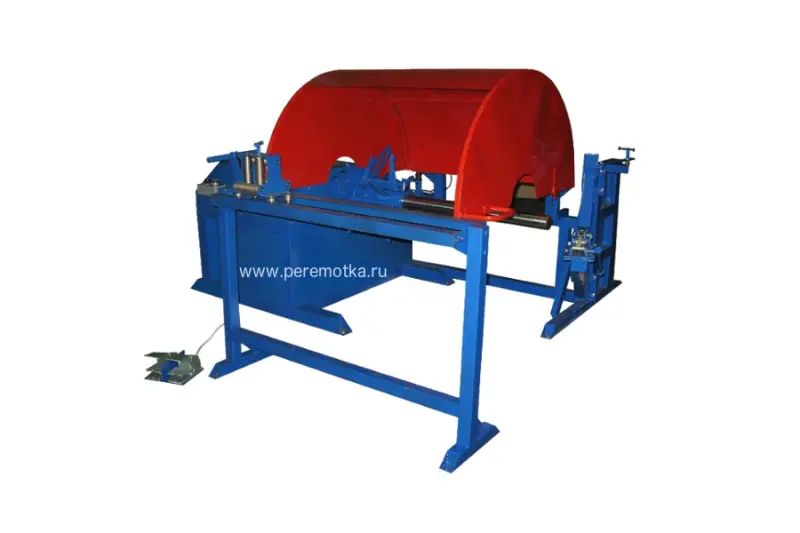

Станок с электроприводом, предназначенный для намотки и измерения троса диаметром от 2 до 50 мм. Диапазон используемых барабанов с 4 по 11 типоразмер. Исполнение станка напольное. Максимальная грузоподъемность устройства намотки троса составляет 2000 кг.
Устройство намотки троса оснащено ручным кабелеукладчиком, что позволяет получать более равномерную укладку троса. Раскладчик имеет ручной привод и управляется оператором. Максимальная ширина раскладки перематываемого троса 1000 мм. Технологический контроль длины осуществляется измерителем, реализованном как на электронном счетчике , так и на механическом счетчике компании Line Seiki. Измеритель расположен на отдельной стойке.
Стандартная комплектация Устройства намотки троса УНТ-10:
- барабан технологический, предназначен для намотки троса в бухты аккуратной геометрической формы;
- башмак поджимной на вал - для исключения перемещения барабана по оси во время перемотки троса;
- раскладчик троса ручной, позволяет получать более плотную и равномерную раскладку перематываемого троса на барабан или в бухту;
- стойка управления педальная - упрощает управление станком;
- измеритель троса (стойка в комплекте), реализованный как на герметичном счетчике, так и на механическом счетчике компании Line Seiki.
Устройство намотки троса УНТ-10 спроектировано для намотки на барабаны и в бухты. Требуемая длина намотки устанавливается заранее оператором. Станок оснащен мотор-редуктором. Преобразователь частоты позволяет плавно изменять скорость перемотки. По достижении запрограммированной длины, устройство намотки троса предварительно снизив скорость, осуществляет остановку.
Преимущества Устройства намотки троса УНТ-10:
- система управления устройства проста и удобна;
- станок осуществляет качественную намотку троса;
- устройство обеспечивает точность измерения;
- обладает надежностью и высокой производительностью;
- удобная консольная установка барабана;
- устройство обеспечивает аккуратное формирование бухт
Устройство намотки троса УНТ-10. Технические характеристики.
Наименование параметра Устройства намотки троса
| Значение |
Диапазон используемых барабанов (№)
| 4...11
|
Диаметр осевого отверстия (мм)
| 72 |
Максимальный вес барабана с тросом без опоры вала (кг)
| 700 |
Максимальный вес барабана с тросом с установкой опоры вала (кг)
| 2000 |
Максимальный барабан для работы без опоры вала (№)
| 8 |
Номинальная мощность привода (кВт)
| 0,55 |
Крутящий момент на валу (Н м)
| 470 |
Диапазон частот вращения без сохранения момента (об/мин)
| 2,2...19,8 |
Время торможения барабана максимально (сек)
| 4 |
Блокировка вала от проворачивания
| + |
Режим работы привода под управлением частотного преобразователя:
| - плавный разгон
- рабочий ход
- плавное замедление
- торможение
|
Режим работы системы управления Устройства намотки троса УНТ-10: - автоматический с замедлением и установкой по счетчику
- ручное управление
|
+
+
|
Способ установки-снятия барабана на Устройство намотки троса УНТ-10:
| |
Напряжение питания, 1-фазное, 50Гц
| 220В |
Интерфейсы для подключения Устройства намотки троса УНТ-10:
| - пульт управления
- топ-кнопка выносная
- блок управления педальный
- измеритель троса
|
Условия эксплуатации Устройства намотки троса УНТ-10
| помещение |
Температура воздуха (град С)
| 5...40 |
Влажность (%)
| до 90
|
Габариты (мм)
| 2830х2330х1585 |
| Масса | 520
|
Технологические характеристики ручного раскладчика Устройства намотки троса УНТ-10
Наименование параметра
| Значение
|
Ширина раскладки (мм)
| 1000 |
Диаметр троса (мм)
| 2...50 |
Габаритные размеры (мм)
| 1540х560х1485 |
Масса (кг)
| 60 |
Технологические характеристики Измерителя длины троса Устройства намотки УНТ-10
Название параметра
| Значение
|
Точность измерения (%)
| +/- 1 |
Диаметр троса (мм)
| 2...50 |
Счетчик электронный
| ИД-2
|
Габаритные размеры (мм)
| 304х150х385 |
Масса (кг)
| 13
|
