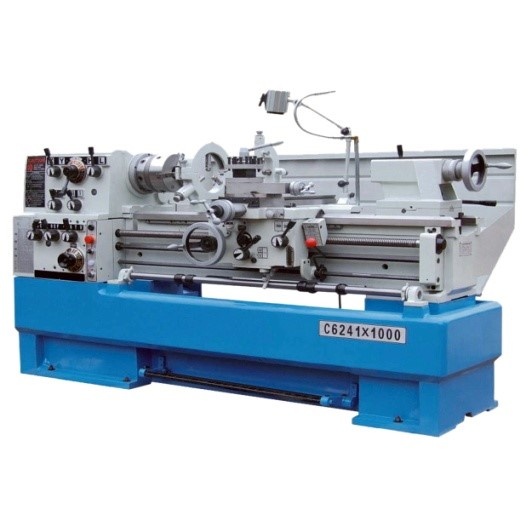

C6241 токарный станок, макс р-ры заготовки Ø410×1000-1500 мм

Модель

C6241×1000

C6241×1500

Диаметр обработки над станиной

Ø410 мм

Ø460 мм

Диаметр обработки над поперечными направляющими

Ø224 мм

Ø274 мм

Диаметр обработки над выемкой станины

Ø640 мм

Ø690 мм

Длина выемки в станине

155 мм

Расстояние между центрами / Максимальная длина заготовки

1000/1500 мм

Ширина станины

300 мм

Торец шпинделя (напр. A2-4/A2-5)

D1-6

Диаметр сквозного отверстия в шпинделе

Ø58 мм

Размер конусного отверстия шпинделя

Морзе №6

Диапазон числа оборотов шпинделя

25-2000 об./мин. (12 скоростей)

Макс. ход крестового суппорта

120 мм

Ход суппорта поперечной подачи

290 мм

Шаг подающего винта

Метрическая 6 мм

Макс. сечение режущего инструмента

25×25 мм

Диапазон продольных подач

(42) 0.031-1.7 мм/об. (0.0011″-0.0633″/об.)

Диапазон поперечных подач

(42) 0.014-0.784 мм/об. (0.00033″-0.01837″/об.)

Шаг нарезания метрической резьбы

(41) 0.1-14 мм

Шаг нарезания дюймовой резьбы

(60) 2-112 TPI.

Шаг нарезания диаметральной резьбы

(50) 4-112 D.P.

Шаг нарезания модульной резьбы (червяков)

(34) 0.1-7 M.P.

Диаметр конусного отверстия задней бабки

60 мм

Ход пиноли задней бабки

120 мм

Размер конусного отверстия задней бабки

Морзе №4

Мощность главного двигателя

4 кВт, По желанию 5.5 кВт

Мощность двигателя СОЖ

40 Вт
