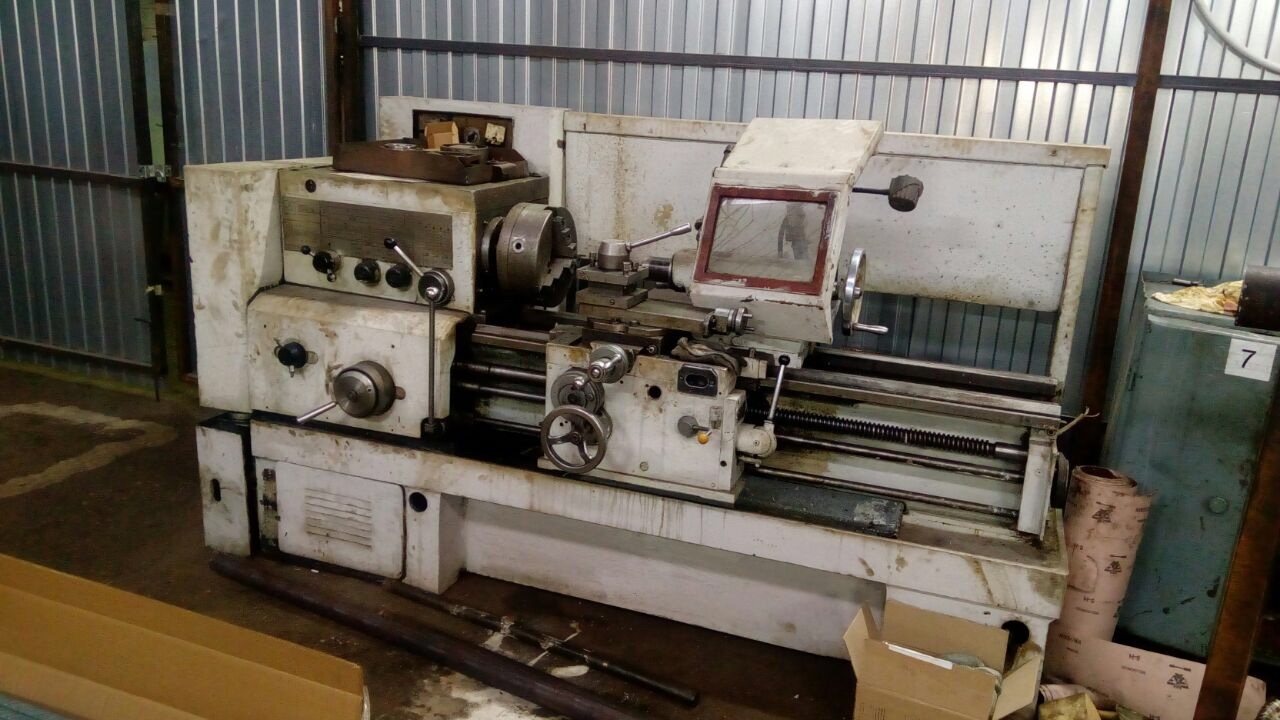

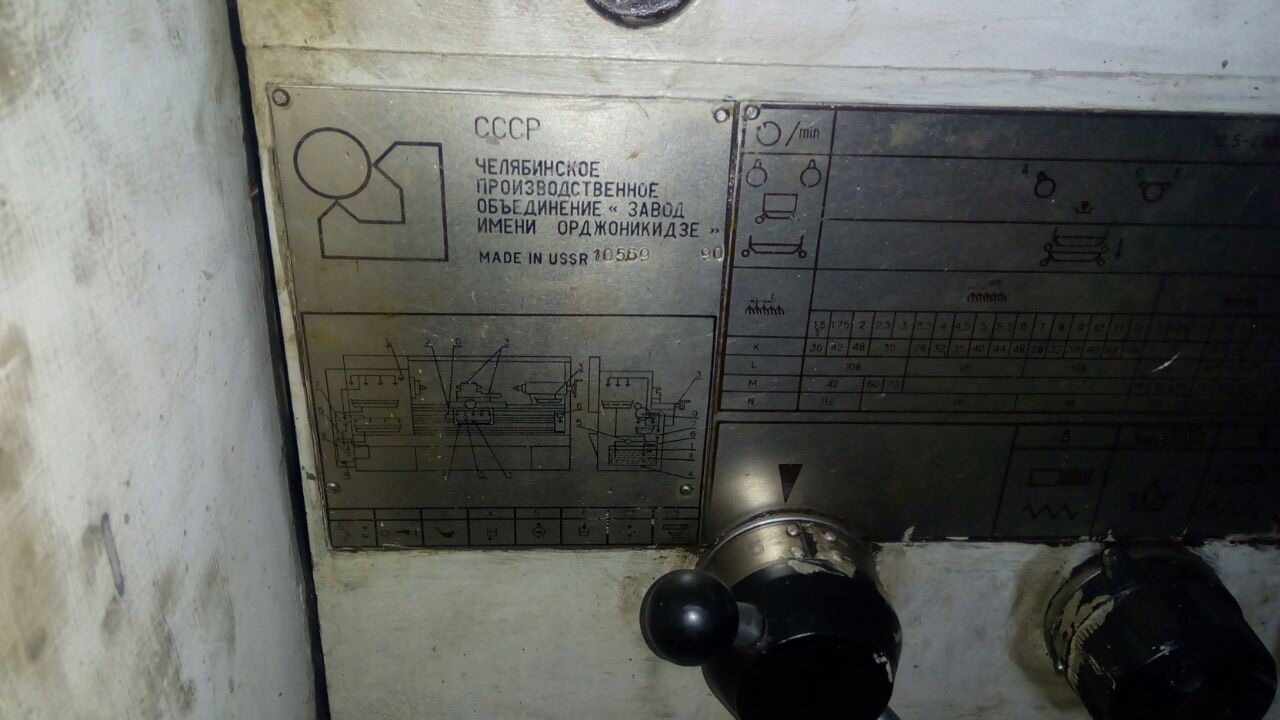

ТС-75 Токарно-винторезный универсальный станок

Наименование параметра

ТС-75

Основные параметры

Класс точности по ГОСТ 8-82

Н

Наибольший диаметр заготовки над станиной, мм

435

Наибольший диаметр заготовки над суппортом, мм

224

Наибольшая длина заготовки (РМЦ), мм

1000,1500

Наибольшая масса заготовки в патроне, кг

200

Наибольшая масса заготовки в центрах, кг

900

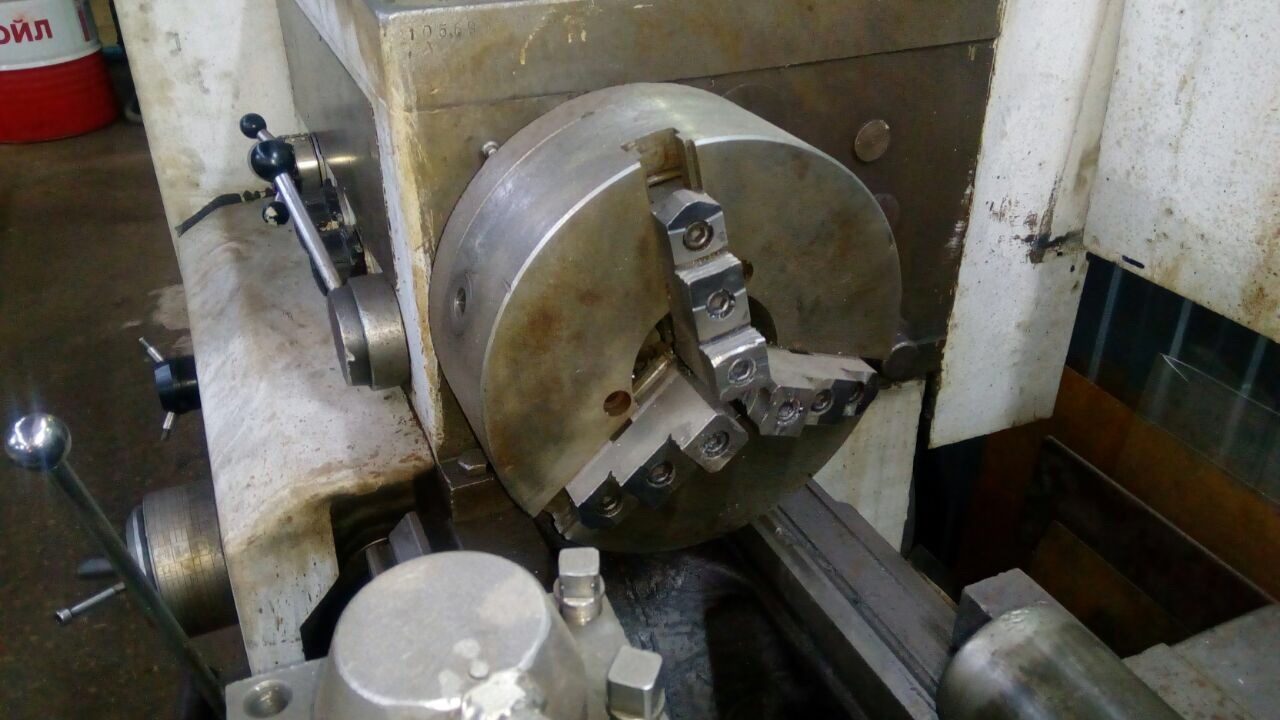

Шпиндель

Диаметр сквозного отверстия в шпинделе, мм

55

Наибольший диаметр прутка, мм

Число ступеней частот прямого вращения шпинделя

23

Частота прямого вращения шпинделя, об/мин

12,5..2000

Число ступеней частот обратного вращения шпинделя

12

Частота обратного вращения шпинделя, об/мин

19..2420

Размер внутреннего конуса в шпинделе, М

Морзе 6

Конец шпинделя по ГОСТ 12593-72

6К

Наибольший крутящий момент, кНм

2

Подачи

Наибольшая длина хода каретки, мм

930,1430

Число ступеней продольных и поперечных подач

42

Пределы продольных подач, мм/об

0,07..4,16

Пределы поперечных подач, мм/об

0,035..2,08

Скорость быстрых перемещений суппорта, продольных, м/мин

4,5

Скорость быстрых перемещений суппорта, поперечных, м/мин

2,25

Количество нарезаемых резьб метрических

45

Пределы шагов нарезаемых резьб метрических, мм

0,5..192

Количество нарезаемых резьб дюймовых

28

Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм

24..1⁵/₈

Количество нарезаемых резьб модульных

38

Пределы шагов нарезаемых резьб модульных

0,5..48

Количество нарезаемых резьб питчевых

37

Пределы шагов нарезаемых резьб питчевых

96..1

Количество нарезаемых резьб архимедовой спирали

5

Пределы шагов нарезаемых резьб архимедовой спирали

3/8",7/16"
8.10

Суппорт

Цена деления лимба продольного перемещения, мм

0,1

Наибольшее перемещение салазок, мм

140

Цена деления лимба резцовых салазок, мм

0,05

Задняя бабка

Цена деления лимба, мм

0,1

Размер внутреннего конуса пиноли

Морзе 5

Наибольшее перемещение пиноли, мм

200

Поперечное смещение корпуса задней бабки, мм

±15

Характеристика пневмооборудования

Диаметр пневмо цилиндра, мм

200

Ход штока пневмоцилиндра, мм

32

Наибольшее давление воздуха, кг/см²

6

Характеристика гидрокопировального устройства

Наибольший диаметр наружного копирования, мм

-

Наибольший диаметр расточки, мм

-

Наибольший разность обрабатываемых диаметров при копировании , мм

-

Наибольшая длина копируемой части изделия, мм

-

Скорость подвода резца гидросуппорта вхолостую, мм/мин

-

Скорость отвода резца гидросуппорта вхолостую, мм/мин

-

Электрооборудование

Количество электродвигателей на станке

3

Мощность электродвигателя главного привода, кВт

11

Мощность электродвигателя быстрых перемещений (ходов), кВт

0,75

Мощность электродвигателя насоса охлаждения, кВт

0,12

Мощность электродвигателя гидростанции, кВт

-

Мощность всех электродвигателей, кВт

11,87

Габариты и масса станка

Габариты станка при РМЦ=1000, мм

3182 х
1210 х
1500

Масса станка на тумбах при РМЦ=1000, кг

2650

Масса съемного оборудования станка, кг

160
