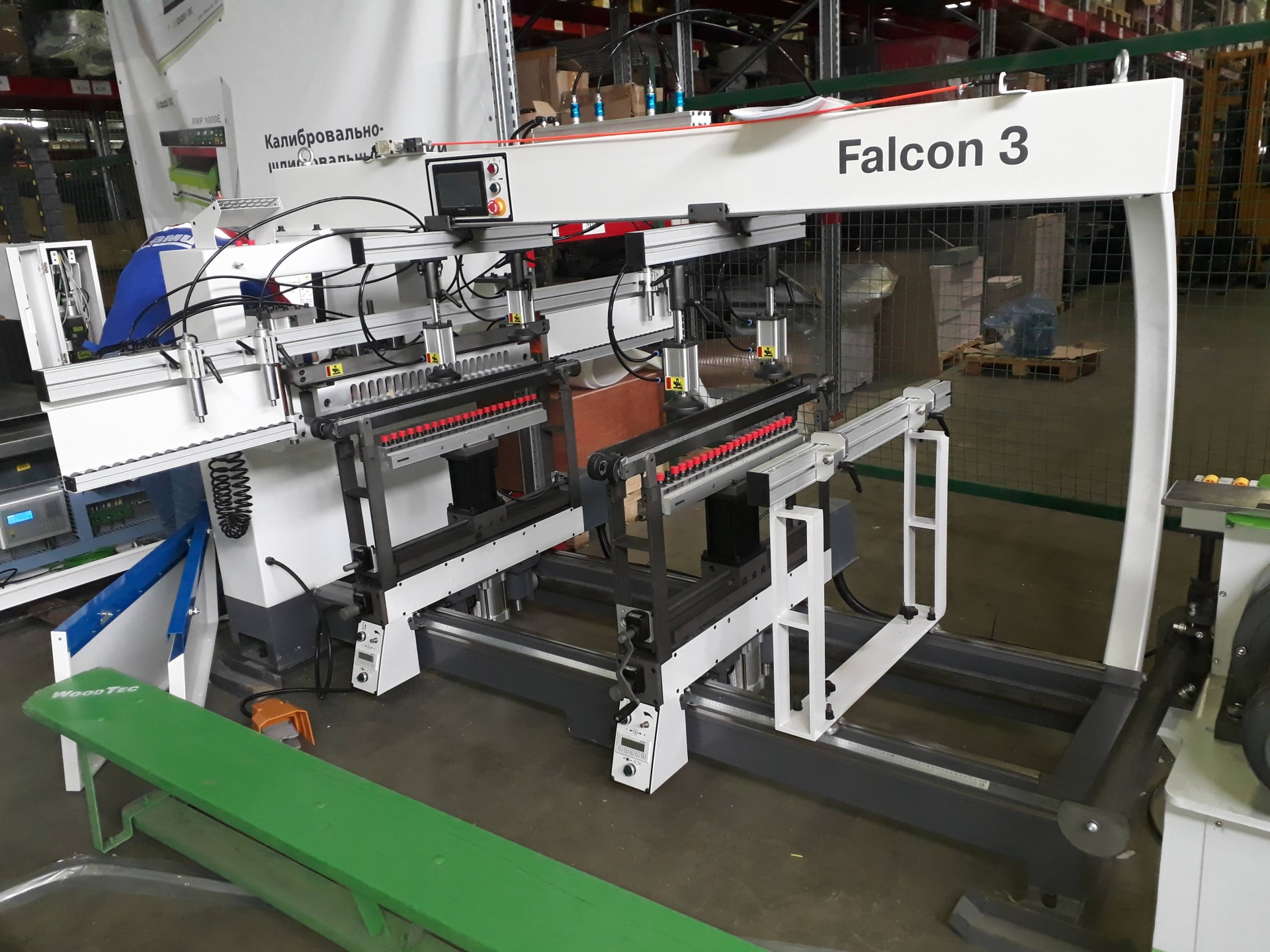

Трехтраверсный сверлильно присадочный станок.
Количество шпинделей: 63 шт
Установленная мощность: 4,5 кВт
Вес: 700 кг
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, станок обеспечивает сверление большинства карт присадки.
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокая жесткость станины;
- Мощные надежные привода;
- Промышленный пульт управления с ЖК-дисплеем;
- Безупречное качество и точность обработки;
- Фиксация сверлильных групп осуществляется с помощью пневматики;
- Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой;
- Возможность поворота сверлильной группы на 90 градусов;
- Станок прост в обслуживании и переналадке.
| Расстояние между сверлильными шпинделями в группе, мм | 32 |
| Количество сверлильных головок в вертикальной группе, шт. | 2 |
| Макс. расстояние между сверлильными шпинделями в группе, мм. | 640 |
| Количество сверлильных головок в каждой горизонтальной группе, шт. | 1 |
| Частота вращения, об/мин | 2800 |
| Максимальная глубина вертикального сверления, мм | 60 |
| Максимальная глубина горизонтального сверления, мм | 40 |
| Максимальная толщина заготовки, мм | 78 |
| Максимальные размеры обрабатываемой зоны, мм | 1850 x 640 |
| Частота тока, Гц | 50 |
| Напряжение, В | 380 |
| Установленная мощность, кВт | 4,5 |
| Рабочее давление в пневмосистеме, МПа | 0,6 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | ПУЛЬТ УПРАВЛЕНИЯ
Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем. Отличается эргономичностью и обеспечивает удобство работы и настройки станка. |
 | СВЕРЛИЛЬНЫЕ СУППОРТЫ
Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90° |
 | ВЕРТИКАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА |
 | ГОРИЗОНТАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА |
 | Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивает точность работы. |
 | Позиционирование вертикальных сверлильных групп происходит с точностью до 0,1 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность. |
 | РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ В ТОРЕЦ
Горизонтальный суппорт крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивает прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми. |
 | СИСТЕМА ФИКСАЦИИ ЗАГОТОВОК
Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок. |
 | БЛОК ПОДГОТОВКИ ВОЗДУХА
Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. Так же имеется лубрикатор который автомати-чески с подачей воздуха смазывает штоки пневмоцилиндров, и др. внутренние элементы пневматики. |
