Назначение

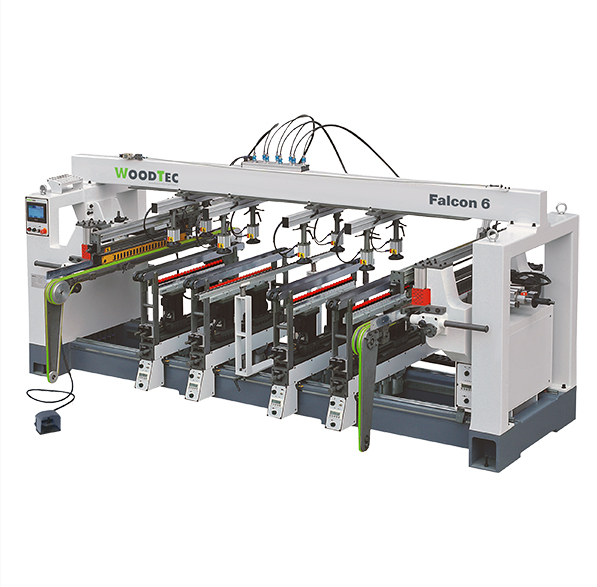

WoodTec Falcon 6 - станок осуществляет сверление за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме.
Область применения
Применяется на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, станок обеспечивает сверление большинства карт присадки.

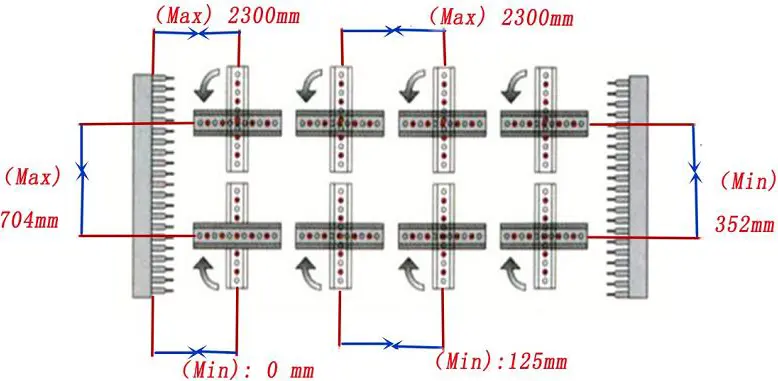

Схемы обработки
• Расстояние между шпинделями:
Отличительные особенности
- Высокая жесткость станины;
- Мощные надежные привода;
- Промышленный пульт управления с ЖК-дисплеем;
- Автоматическая подача заготовок;
- Фиксация сверлильных групп осуществляется с помощью пневматики;
- Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой;
- Шесть сдвоенных пневматических прижима для фиксации детали;
- Присадка осуществляется с трех сторон;
- Возможность поворота сверлильной группы на 90°;
- Станок прост в обслуживании и переналадке.
Краткие характеристики
| Ширина заготовки по Х, мм | 250 - 2450 |
| Максимальная толщина заготовки, мм | 78 |
| Расстояние между сверлильными шпинделями в группе, мм | 32 |
| Макс. расстояние между сверлильными шпинделями в группе, мм | 640 |
| Количество сверлильных головок в каждой горизонтальной группе, шт. | 1 |
| Частота вращения, об/мин | 2800 |
| Максимальная глубина вертикального сверления, мм | 70 |
| Максимальная глубина горизонтального сверления, мм | 40 |
| Частота тока, Гц | 50 |
| Напряжение, В | 380 |
| Рабочее давление в пневмосистеме, МПа | 0,6 |
| Количество вертикальных шпинделей, шт. | 88; (11 + 11) x 4 |
| Количество горизонтальных шпинделей, шт. | 42; 21 x 2 |
| Габаритные размеры в упаковке: | |
| Длина, мм | 3960 |
| Ширина, мм | 2150 |
| Высота, мм | 1800 |
| Габаритные размеры станка: | |
| Длина, мм | 3900 |
| Ширина, мм | 3100 |
| Высота, мм | 1760 |
| Вес, кг | 3500 |
