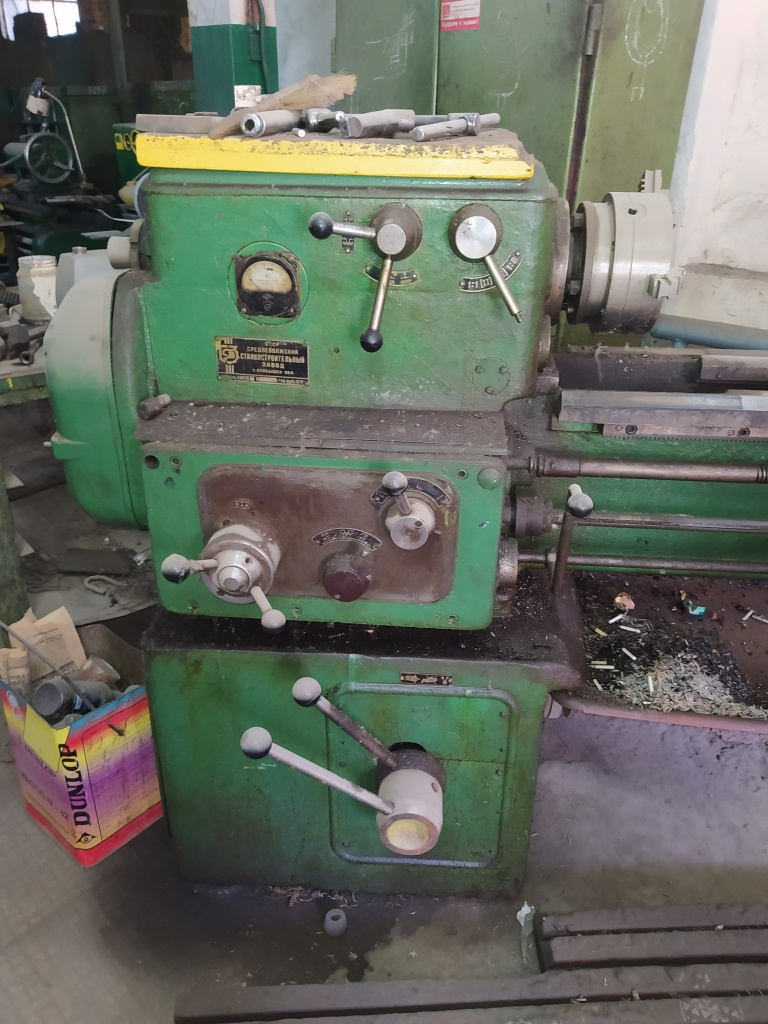

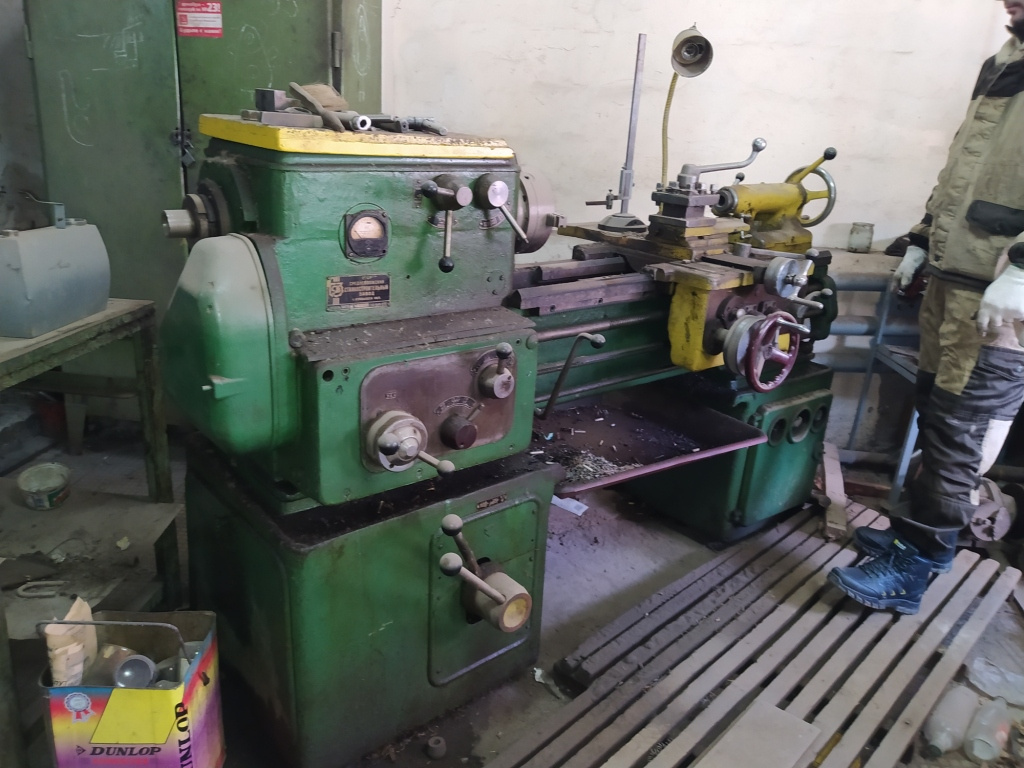

станок токарно-винторезный 1А616

Параметр

Значение

Диаметр обработки над станиной, мм

400

Диаметр обработки над суппортом, мм

220

Расстояние между центрам

1000 / 1500

Класс точности по ГОСТ 8-82

Н

Размер внутреннего конуса в шпинделе

Морзе 6 М80*

Конец шпинделя по ГОСТ 12593-72

6К

Диаметр сквозного отверстия в шпинделе, мм

55

Максимальная масса заготовки, закрепленной в патроне, кг

300

Максимальная масса детали, закрепленной в центрах, кг

1 300

Максимальная масса заготовки, закрепленной в патроне,

23

Число ступеней частот обратного вращения шпинделя

12

Пределы частот прямого вращения шпинделя, мин-1

12,5 - 2 000

Пределы частот обратного вращения шпинделя, мин-1

19 - 2 420

Число ступеней рабочих подач - продольных

42

Число ступеней рабочих подач - поперечных

42

Пределы рабочих подач - продольных, мм/оборот

0,7 - 4,16

Пределы рабочих подач - поперечных, мм/оборот

0,035-2,08

Число нарезаемой метрической резьбы

45

Число нарезаемой дюймовой резьбы

28

Число нарезаемой модульной резьбы

38

Число нарезаемой питчевой резьбы

37

Число нарезаемой резьбы - архимедовой спирали

5

Наибольший крутящий момент, кНм

2

Наибольшее перемещение пиноли, мм

200

Поперечное смещение корпуса, мм

±15

Наибольшее сечение резца, мм

25

Мощность электродвигателя главного привода

10 кВт

Мощность электродвигателя привода быстрых перемещений суппорта, кВт

0,75 или 1,1

Мощность насоса охлаждения, кВт

0,12

Габаритные размеры станка (Д x Ш x В), мм

2 812 / 3 200 х 1 166 х 1 324

Масса станка 1А616, кг

3 035
