Назначение

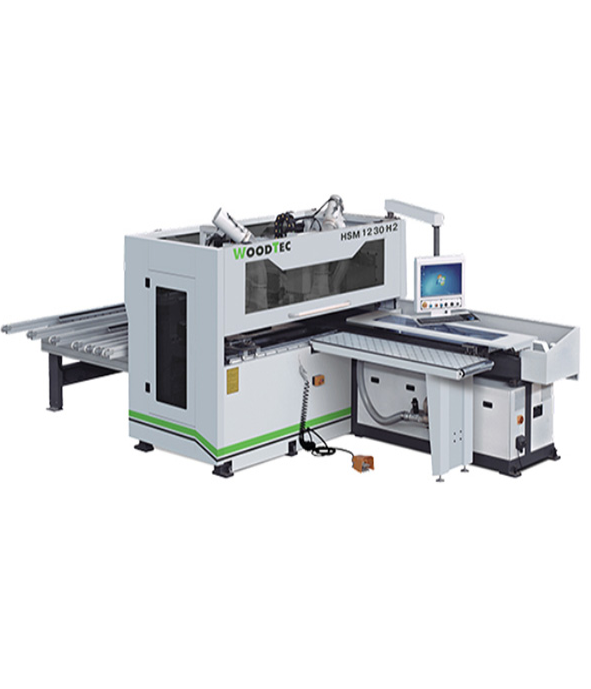

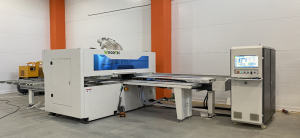

WoodTec HSM 1230 H2– надежный и производительный сверлильно-присадочный станок с ЧПУ с двумя сверлильно-присадочными группами, предназначенный для высокоскоростного и точного, глухого и сквозного сверления плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятие четверти.
Область применения

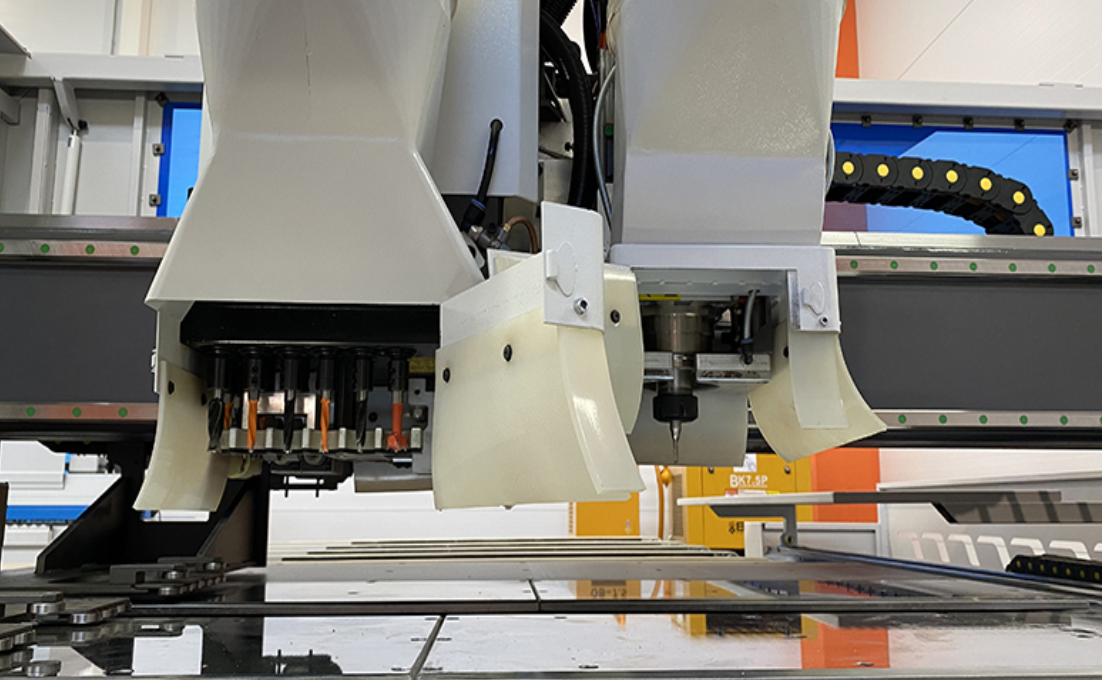

Сверлильно-присадочный станок с ЧПУ, с простым управлением сэкономит Ваше время и деньги. На станке установлены 2 сверлильно-присадочные группы для увеличения производительности. Группы работают одновременно. Станок WoodTec HSM 1230 H2 не требует перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.
Схемы обработки
Отличительные особенности
- Простота обработки. Обработка шести поверхностей осуществляется автоматически, за одну установку заготовки.

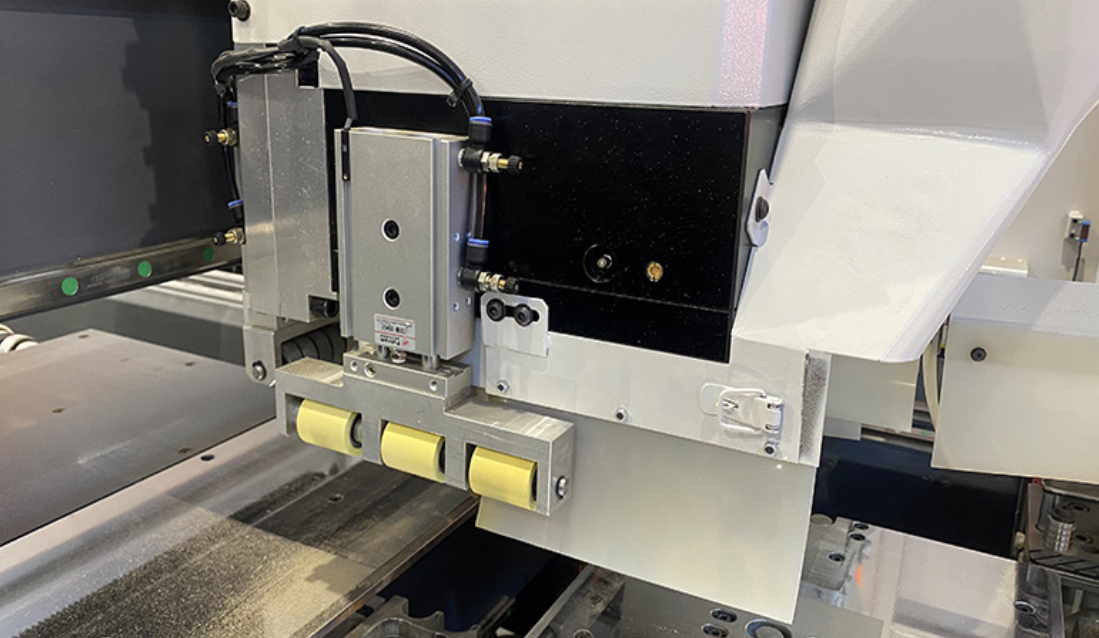

- Мощный вертикальный прижим надежно позиционирует заготовку. Работает синхронно со сверлильным узлом.
- Дополнительная прижимная рампа, работающая вместе с цанговыми зажимами, гарантирует отсутствие смещений при сверлении и фрезеровании.
- Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую.
- Возможность работы совместно с программным обеспечением сторонних производителей. Интеграция под любые отечественные CAD программы (Базис, К3, bCAD).

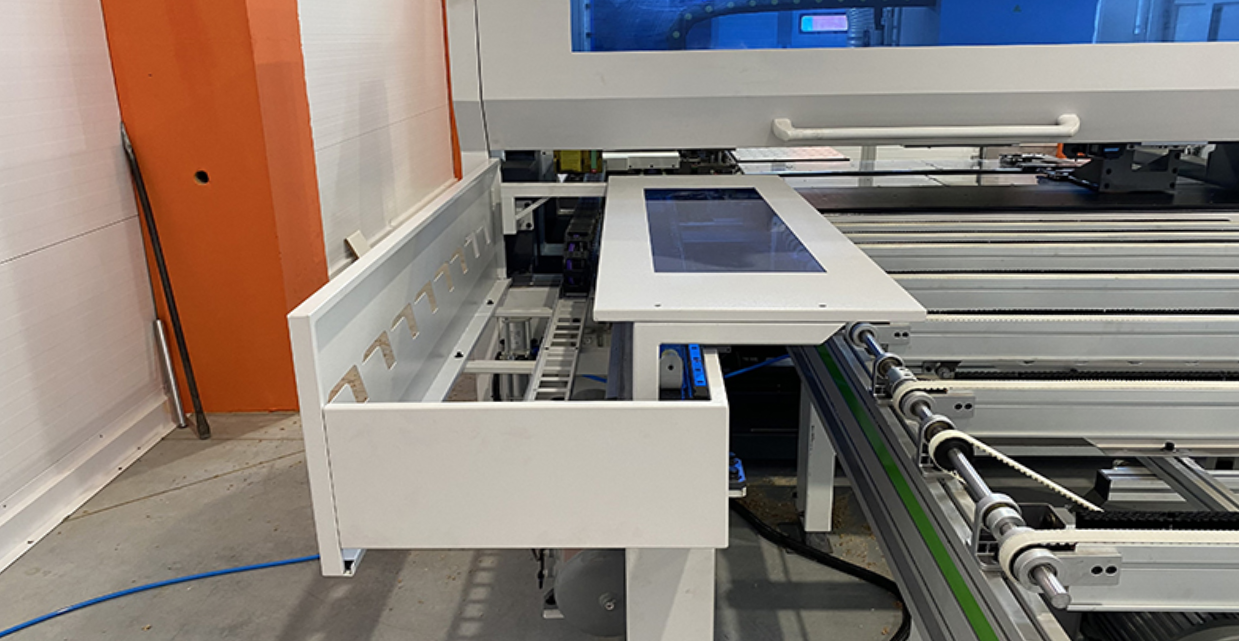

- Станок работает в автоматическом режиме. Подаваемые заготовки проходят обработку внутри машины и подаются после окончания работы на поперечный транспортер, который выводит заготовку из зоны обработки. Транспортер оснащен лазерными датчиками позиционирования, которые не позволяют заготовке упасть с транспортера.
Краткие характеристики
| Длина заготовки, наибольшая, мм | 3000 |
| Длина заготовки, наименьшая, мм | 150 |
| Ширина заготовки, наибольшая, мм | 1200 |
| Ширина заготовки, наименьшая, мм | 30 |
| Толщина заготовки, наибольшая, мм | 50 |
| Толщина заготовки, наименьшая, мм | 8 |
| Тип электродвигателей перемещения | Серводвигатели |
| Тип перемещения по осям X / Y / Z | Шарико-винтовая пара |
| Скорость перемещения оси X, максимальная, м/мин | 130 |
| Скорость перемещения оси Y, максимальная, м/мин | 60 |
| Система управления | SYNTEC (Тайвань) |
| Сверлильная голова | Тайвань
|

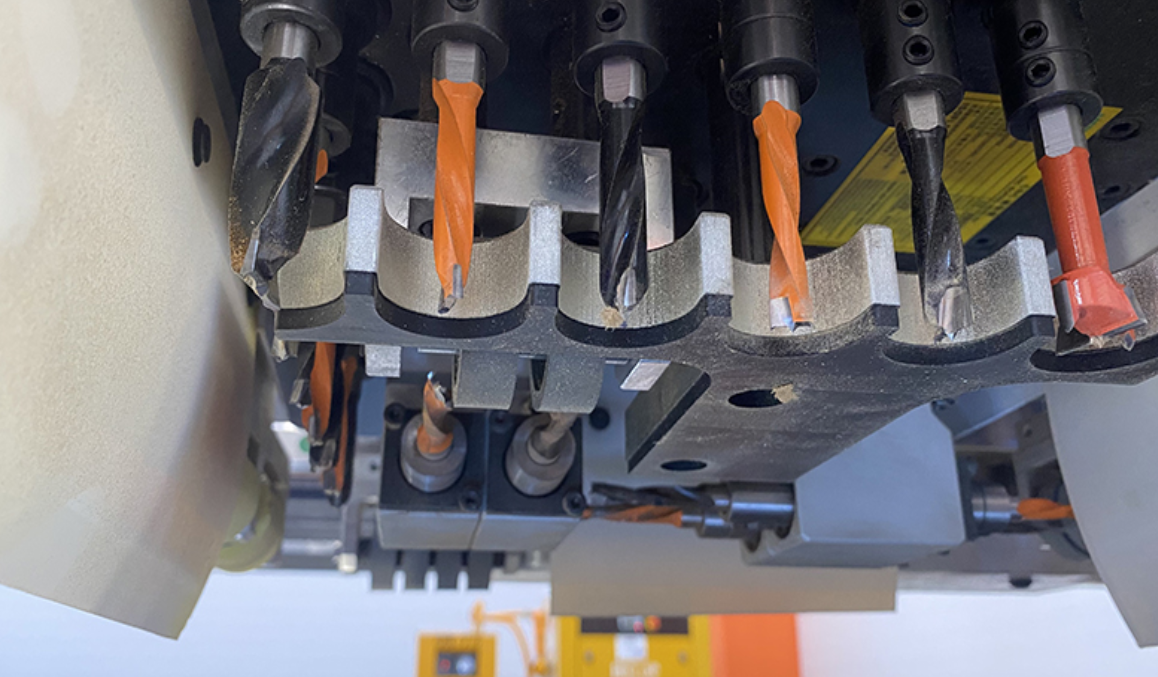

| Количество шпинделей для сверления в пласть заготовки, шт. | 12 |
| Кол-во шпинделей для сверления в пласть заготовки снизу, шт. | 7 |
| Количество шпинделей для сверления в торцы заготовки, шт. | 8 (X: 2 + 2; Y: 2 + 2) |
Фрезерный узел (два шпинделя):
| Мощность шпинделя, кВт | 6 |
| Частота вращения шпинделя, об/мин | 18 000 |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
Габаритные размеры (в упаковке):
| Длина, мм | 5100 |
| Ширина, мм | 2510 |
| Высота, мм | 1800 |
| Вес, кг | 3500 |
