Отрасли применения:
- химическая и нефтехимическая промышленность,
- нефтеперерабатывающая промышленность,
- энергетика,
- опливохранилища.
Перекачиваемые жидкости:
- светлые нефтепродукты (бензин, дизельное топливо, керосин и пр.),
- технические спирты,
- перекачка органического синтеза, в частности пиролизной смолы,
- содержащие твердые включения в количестве не более 0,01% по массе, с размером частиц не более 0,2 мм и кинематической вязкостью жидкостей - не более 20 сСт. Плотность 0,71 ÷ 1,0 г/см3, температура от –30°С до +90°С.

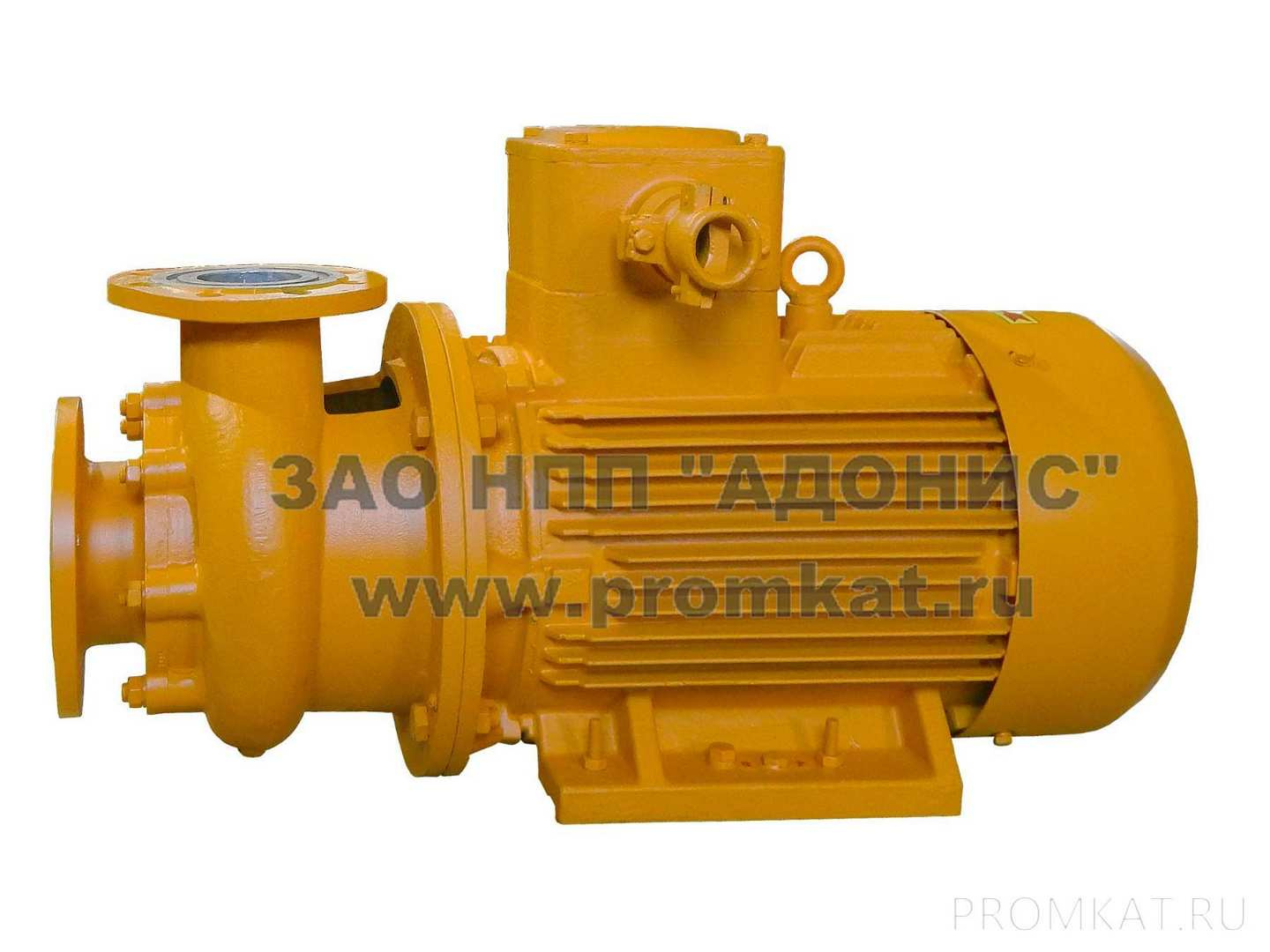

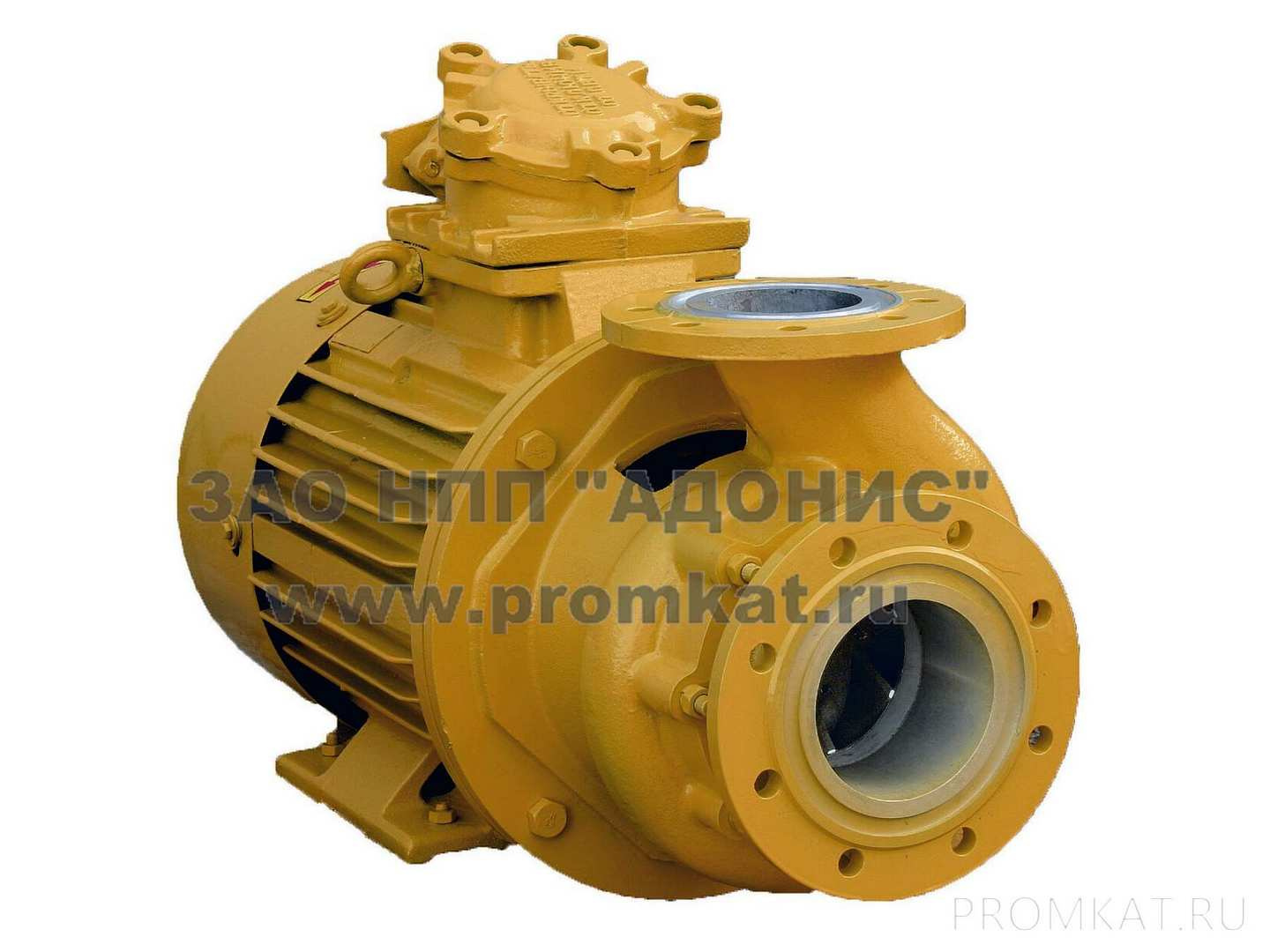

Тип конструкции:
- центробежные, горизонтальные, консольные, моноблочные, одноступенчатые,
- система гидравлической разгрузки осевой силы снижает осевую нагрузку на подшипники электродвигателя, значительно увеличивая ресурс насоса,
- проточная часть насосов КМН изготовлена из коррозионностойкого алюминиевого сплава,
- комплектуется взрывозащищенным электродвигателем,
- допускаемый кавитационный запас, не более - 4,5 м.,
- вид климатического исполнения У2,
- торцовое уплотнение - одинарное с дополнительным манжетным,
- питание насоса - трехфазный переменный ток, напряжением 380 В.,
- возможно изготовление насосов по индивидуальным требованиям заказчика (изменение подачи, напора, климатического исполнения, на раме, посадочные места под датчики и пр.).
Гарантия 18 месяцев.
Продукция сертифицирована в соответствии:
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Продукция декларирована в соответствии:
ТР ТС 010/2011 «О безопасности машин и оборудования».
Продукция имеет:
Свидетельство об одобрении типа РРР (Российский Речной Регистр) в соответствии требованиям «Технического регламента о безопасности объектов внутреннего водного транспорта».
Технические характеристики:
| Марка насоса | Номин.
подача,
м3/ч | Номин.
напор,
м | Мощность
двигателя,
кВт | Габаритные
размеры без
тары, мм | Масса
без тары
не более, кг |
| КМН 100-80-160 | 75 | 25 | 11 | 700х370х500 | 125 |
| КМН 100-80-160 | 100 | 32 | 15 | 806х370х500 | 180 |
| КМН 125-100-170 | 130 | 24 | 18,5 | 828х400х496 | 212 |
| КМН 125-100-160 | 160 | 30 | 22 | 880х400х520 | 231 |
Значения подачи и напора в зависимости от перекачиваемой жидкости:
| Марка насоса | КМН 100-80-160
(11 кВт) | КМН 100-80-160
(15 кВт) | КМН 125-100-170
(18,5 кВт) | КМН 125-100-160
(22 кВт) |
| Подача номинальная (по воде): |
| - м3/ч | 75 | 100 | 130 | 160 |
| - л/с | 21 | 28 | 36 | 45 |
| - м3/с | 0,021 | 0,028 | 0,036 | 0,045 |
| Номинальная подача, м3/ч, при перекачивании: |
| - дизельного топлива, плотность 850 кг/м3 | 90 | 120 | 150 | 184 |
| - бензина, плотность 760 кг/м3 | 98 | 130 | 161 | 200 |
| Напор номинальный, м | 25±10% | 32±10% | 24±10% | 30±10% |
| Рабочий диапазон подач, м3/ч, по воде | 50÷90 | 54÷100 | 77÷158 | 80÷160 |
| Рабочий диапазон подач, м3/ч: |
| - по дизельному топливу, плотность 850 кг/м3 | 60÷108 | 65÷120 | 88÷150 | 92÷184 |
| - по бензину, плотность 760 кг/м3 | 65÷117 | 70÷130 | 95÷161 | 99÷200 |
| Напор в рабочем диапазоне, м | 30÷18 | 42÷30 | 28÷22 | 37 ÷ 30 |
