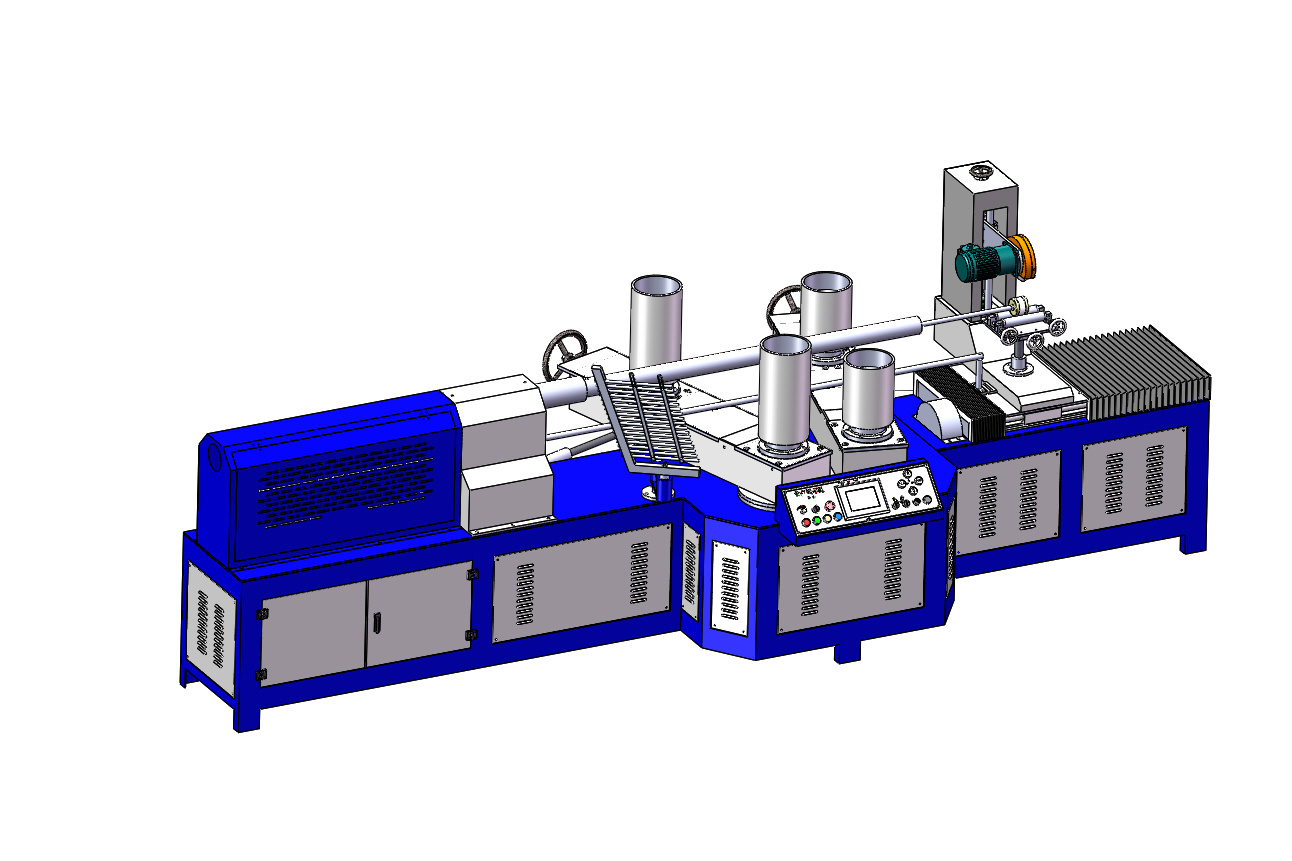

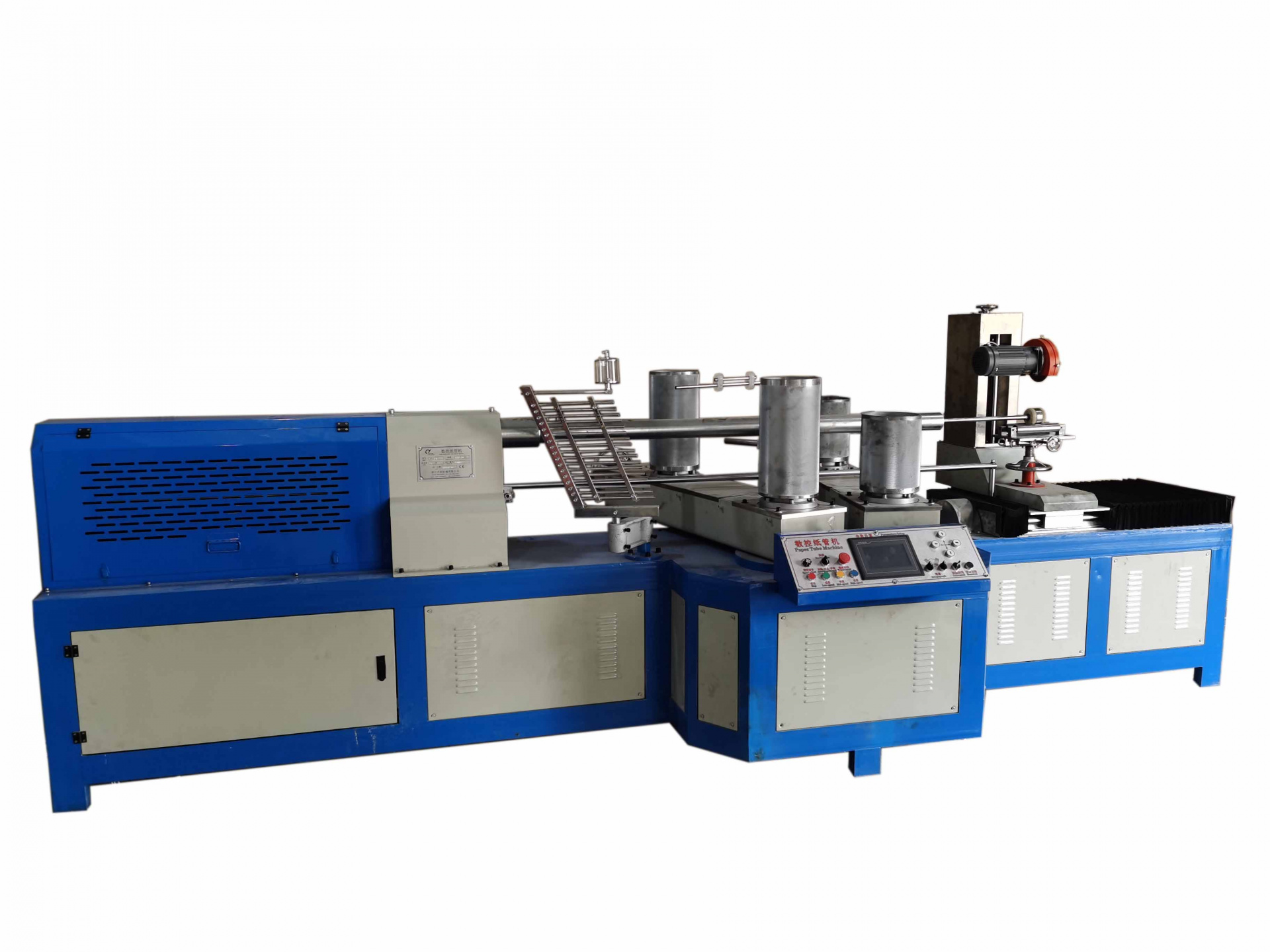

Станок для производства бумажных труб (тубусов, втулок) с ЧПУ JY-HS120
Использование:
Подходит для всех видов производства бумажных труб (тубусов, втулок), бумажных банок. Например: упаковочная банка, чайная банка, пищевые банки, винные банки, трубка для фейерверков, трубка календаря, сердцевина бумаги для факса, сердцевина рулона ткани, сердцевина изоленты и клейкой бумаги (скотча).
Особенности:
1. Устройство сервопривода с числовым программным управлением, высокоточная резка;
2. Автоматическая резка, автоматическое падение трубы, автоматическое изменение скорости и возврат в исходное положение;
3. Компьютерное управление ПЛК, управление человеко-машинным интерфейсом с сенсорным экраном;
4. Автоматическая резка круглым ножом, разрез более гладкий, производительность более стабильная;
5. Полиуретановый нож и пластиковый нож из высокоуглеродистой стали, которые долговечны в использовании;

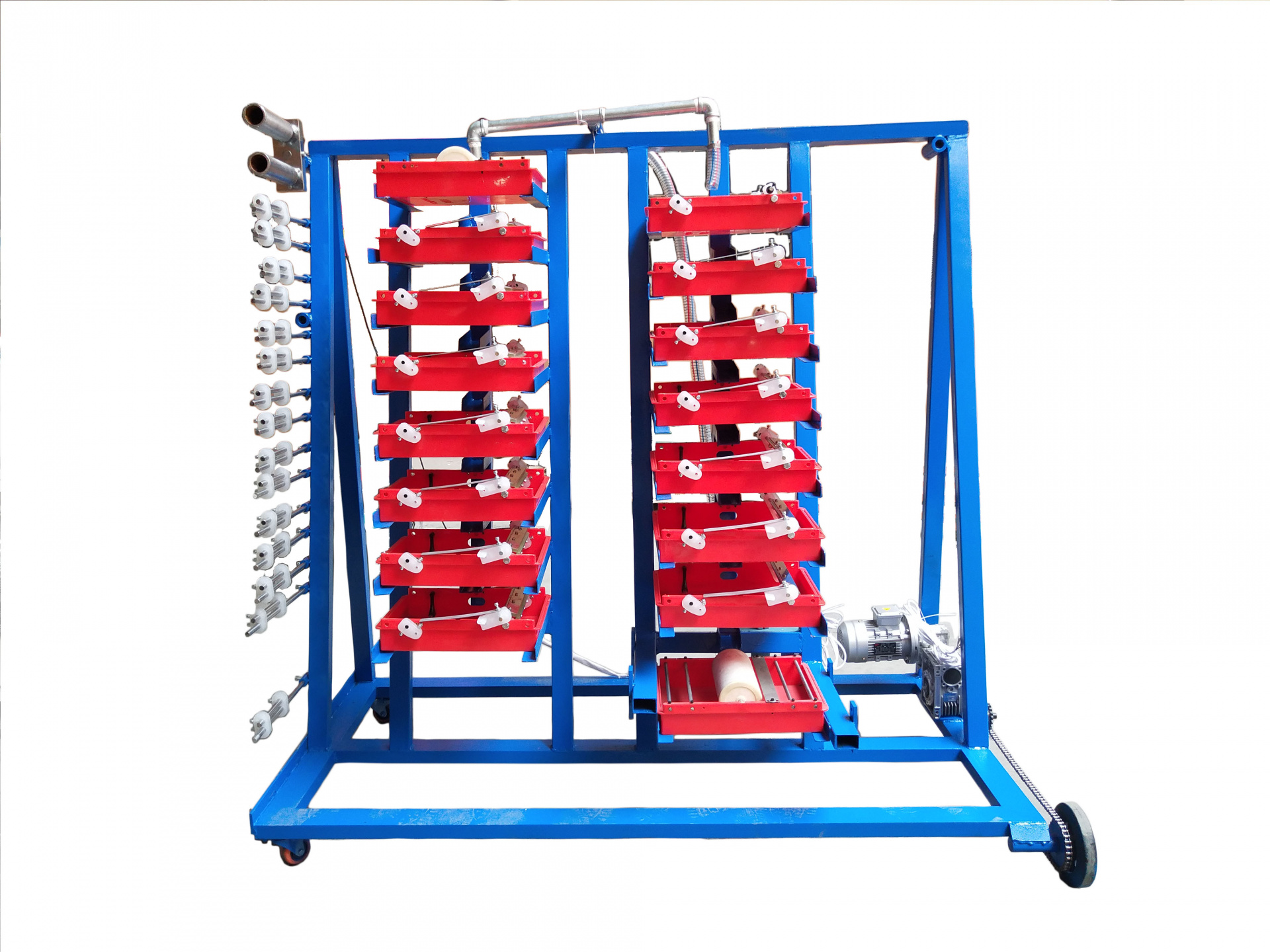

6. Интегрированное рычажное устройство встроенной подставки для рулонов бумаги и клеевой системы, полностью электрическая регулировка;
7. С многофункциональным устройством для вощения бумаги и автоматического отключения при нехватки бумаги.
Технические параметры | |
Количество слоев рулонной бумаги | 3-16 слоев | |
Диаметр трубы | 20-200 мм | |
Толщина трубы | 1-10 мм | |
Крепление стержня пресс-формы | Фланцевый зажим | |
Намоточная головка | 4 головы | |
Метод резки | Резка одним дисковым ножом | |
Метод склеивания | Односторонний / двусторонний клей | |
Количество операторов | 1-2 человека | |
Скорость прокатки | 3-30 м / мин | |
Контроль скорости | Преобразователь частоты |
Система передачи | |
контролировать скорость | 7.5 KW | |
Модель редуктора | RV150 JIACHENG | |
Двигатель | Сервопривод | |
Клеевой насос | 750 W | |
Система управления | |
Контроллер ПЛК | Delta DVP12SA | |
Сенсорный экран | MCGS TPC7062 | |
Преобразователь частоты | Yaskawa 7.5 кВт | |
Электрические приборы (контакторы и др.) | Schneider | |
Элемент сигнала | Omron | |
Пневматические компоненты | AirTAC Тайвань | |
Метод фиксированной длины | Фотоэлектрический переключатель / энкодер | |

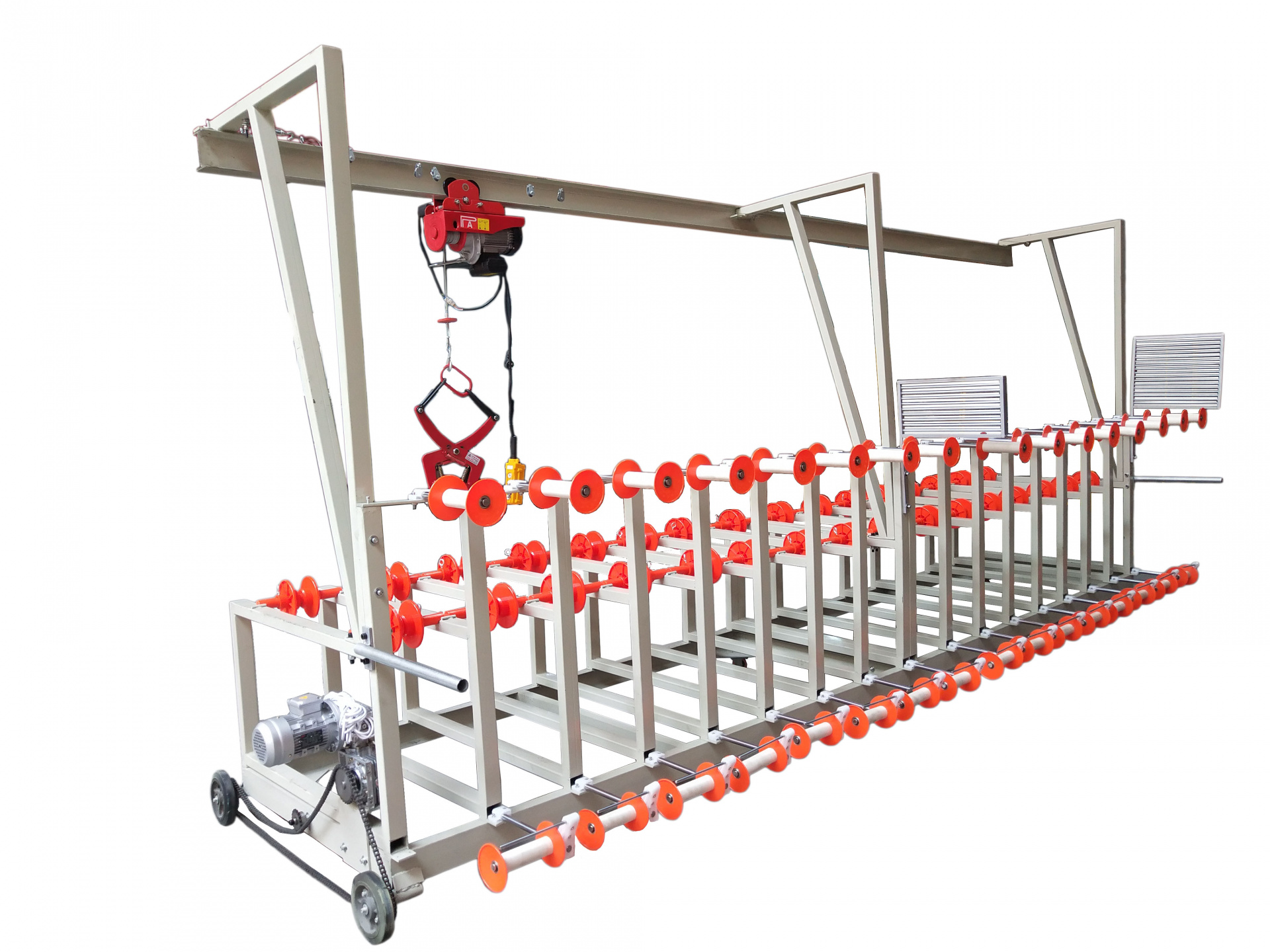

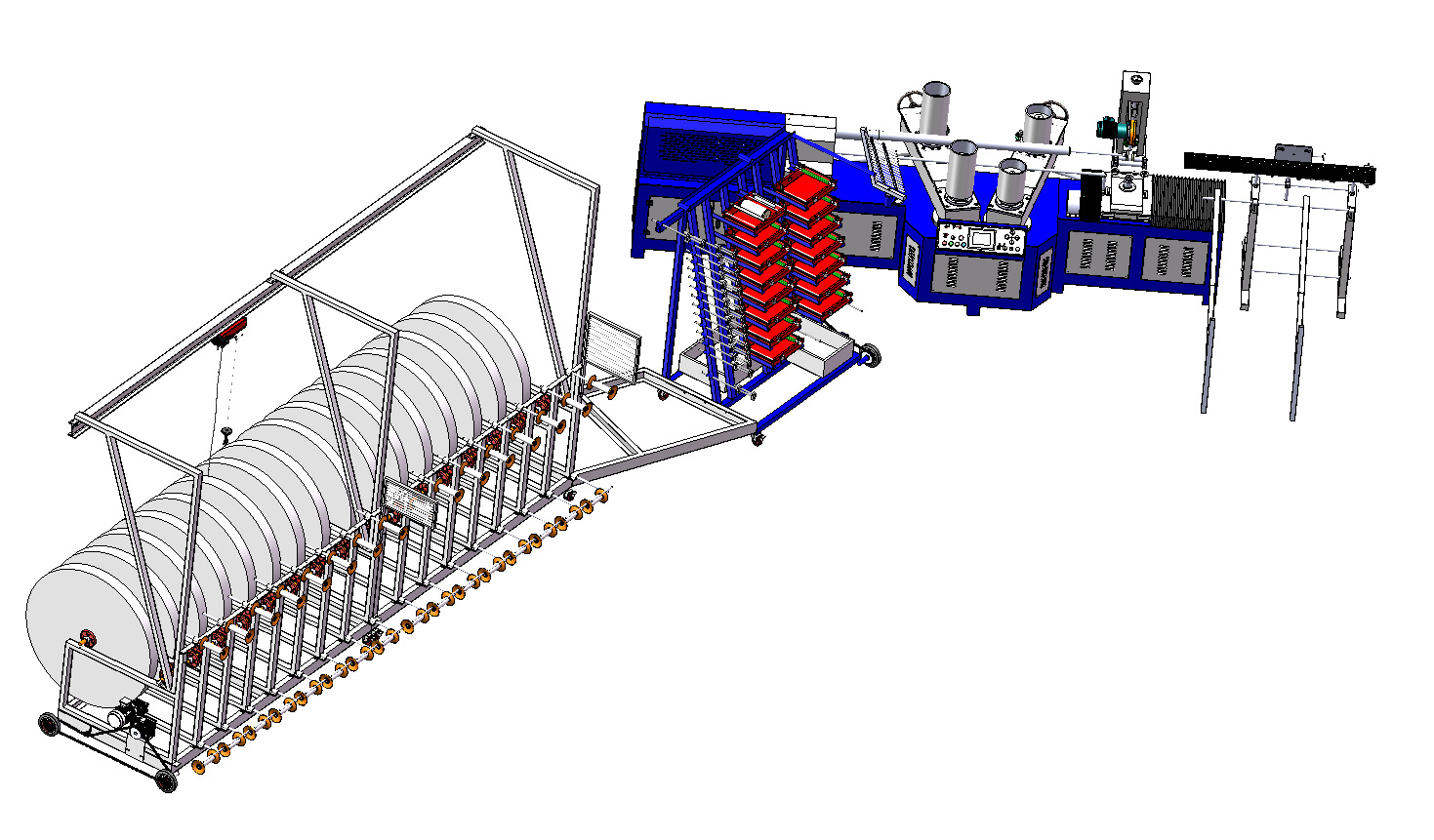

Оборудован устройством Тип полки для бумаги Встроенная стойка для рулонов Полка для труб с автоматическим опусканием Есть Ремни 4 Основная форма 2 | |
Управление резаком вверх и вниз | Y винтовой вал + шаговый двигатель | |
Управление движением ножа влево и вправо | Z винтовой вал + серводвигатель | |
Размер и вес |
Размер | 5200*2000*2000 mm | Вес | 3000 KG |
Площадь | 12000*8000 mm |
