Линия бронирования кабелей проволокой ЛБК 08

Предлагаем напрямую от производителя Линию бронирования кабелей проволокой ЛБК 08.

Линия предназначена для бронирования оптоволоконных кабелей стальной проволокой с разрывным усилием до 1180 Н/мм2.

Диаметр пропускного отверстия для кабеля, мм 110

Количество проволок в клети 30 и 12/24/48

Диаметр проволоки, мм до 2,5

Диаметр катушки с проволокой, мм 400

Скорость вращения клети, об/мин до 80

Состав линии:

Отдающее приводное устройство.

Регулятор натяжения.

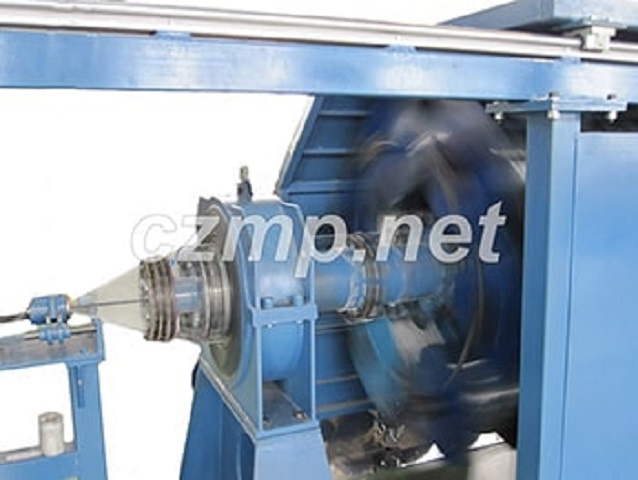

Крутильная клеть или клети с загрузочным устройством. Крутильная клеть укомплектована пневматической системой аварийного торможения.

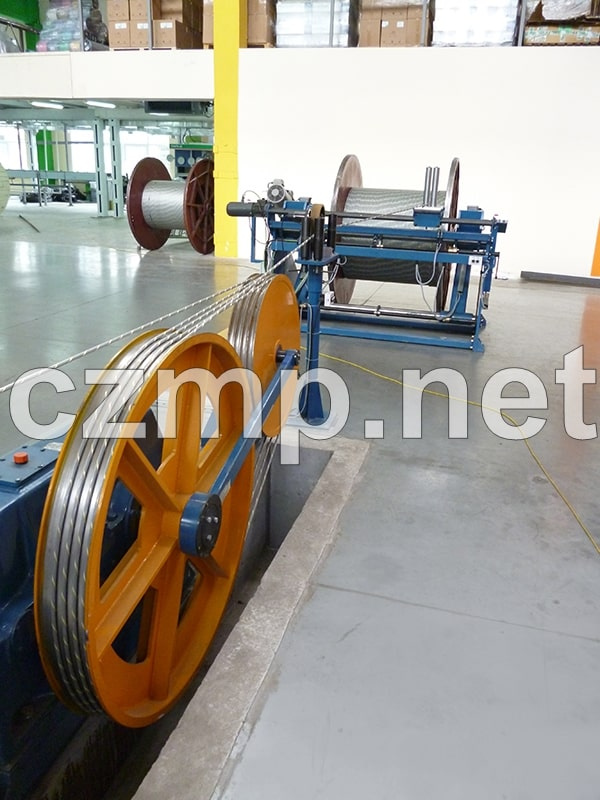

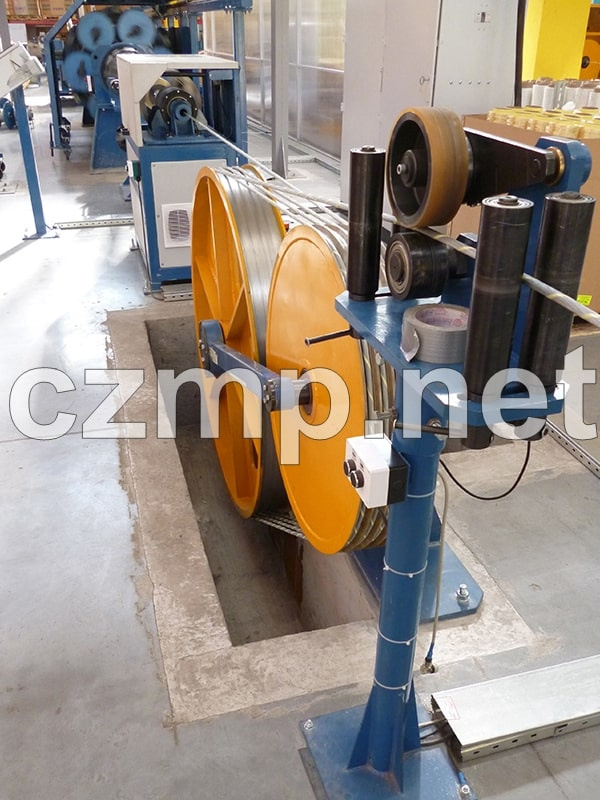

Тяговое устройство колесного типа.

Приёмное устройство.

Панель управления.

Шкаф электроаппаратуры.

Система управления линии сформирована на базе PLC + HMI (Трансмиссия не применяется).

СУ контролирует:

Натяжение кабеля.

Обрыв кабеля и проволоки.

Шаг наложения проволоки.

Шаг раскладки кабеля.

Частоту оборотов клети.

Длину продукта.

Управляющая программа разработана ООО "СЗМП".

Линия может быть укомплектована станком для перемотки стальной проволоки с катушек диаметром 500/630/800 мм на технологические катушки крутильной клети.

Характеристики линий бронирования кабелей проволокой:

Диаметр накладываемой проволоки из термически обработанной стали, мм 0,9 - 2,5

Шаг наложения проволоки, мм 80 - 500

Максимальная линейная скорость бронирования, м/мин 40

Диаметр щеки катушек с проволокой, мм 400

Обороты крутильной машины, об/мин max 80

Диаметр щеки отдающих барабанов, мм 800...1600/2200/3000

Диаметр щеки приемных барабанов, мм 800...1600/2200/3000

Тяговое усилие колесной тяги, Н 3000 - 12000

Давление в пневмосети, атм 5 - 6
