Линия бронирования кабелей проволокой МКК 30-500

Предлагаем напрямую от производителя Линию бронирования кабелей проволокой МКК 30-500.

Линия предназначена для бронирования оптоволоконных, геофизических кабелей жесткой оцинкованной стальной проволокой с пределом прочности до 2500 Н/мм2 и повивной скрутки голых или изолированных проволок из алюминия, меди и стали.

Количество проволок в клети 6/12...48

Диаметр проволоки, мм 0,7 - 2,2

Диаметр катушки с проволокой, мм 500

Скорость вращения клети, об/мин до 300

Назначение линии: повивная скрутка голых или изолированных проволок из алюминия, меди, стали с пределом прочности до 250 кг/мм.кв. и более. Бронирование кабелей проволокой в т.ч. оптоволоконных.

Состав линии:

1. Отдающее устройство

2. Компенсатор

3. Крутильная клеть

4. Преформатор проволоки

5. Калибродержатель

6. Тяговое устройство

7. Измеритель длины

8. Намоточное устройство

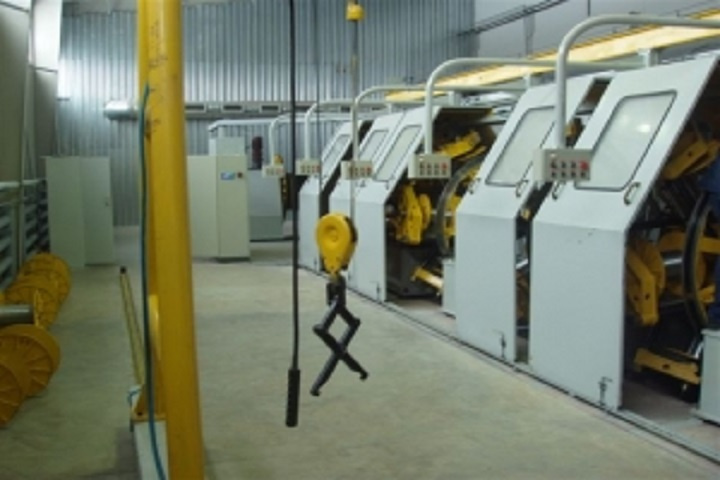

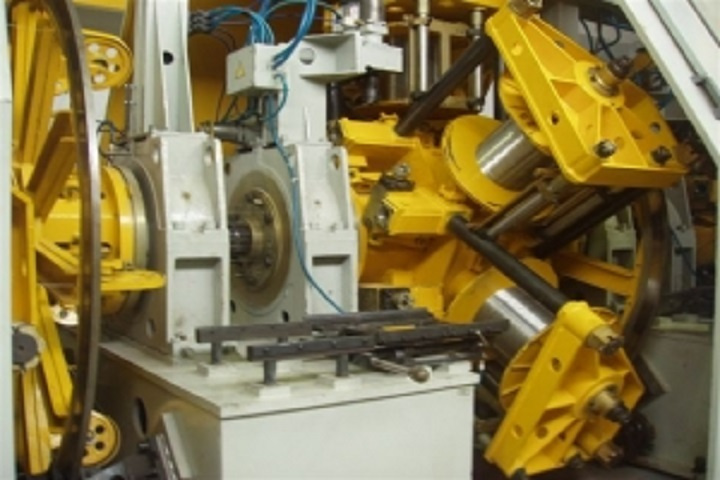

Крутильная клеть построена из крутильных модулей. Крутильный модуль несет на себе 6 отдающих катушек. Крутильные модули собираются в клеть соединением между собой специальными муфтами. Крутильная клеть легко разделяется на отдельные модули, на основе которых может быть собрана (собраны) клеть (-и) с другим, необходимым по технологии скрутки, количеством отдающих катушек кратно 6-ти.

Характеристики линий бронирования кабелей проволокой:

Диаметр применяемых катушек, мм 500

Масса катушки с проволокой, кг 300

Частота вращения клетки, об/мин 300

Диаметр проволоки/провода, мм 0,7 - 4,5

Число катушек в клетке 6

Диаметр щеки отдающих барабанов, мм 800...1600/2200/3000

Диаметр щеки приемных барабанов, мм 800...1600/2200/3000

Основные характеристики преформатора:

Максимальное количество преформируемых проволок, мм 30

Диапазон диаметров преформируемых проволок, мм 0,7 - 2,2

Материал проволок сталь с пределом прочности при растяжении до 200 кгс/мм2

Диапазон шагов скрутки повивов, мм 50 - 200

Диапазон диаметров повивов, мм 6 - 25

Тип деформирующих опор ниппели и ролики из минералокерамики или стали

Количество деформирующих опор для каждой проволоки 5

Точность настройки деформирующих опор под заданные значения шага и диаметра повивов, мм +/- 0,1
