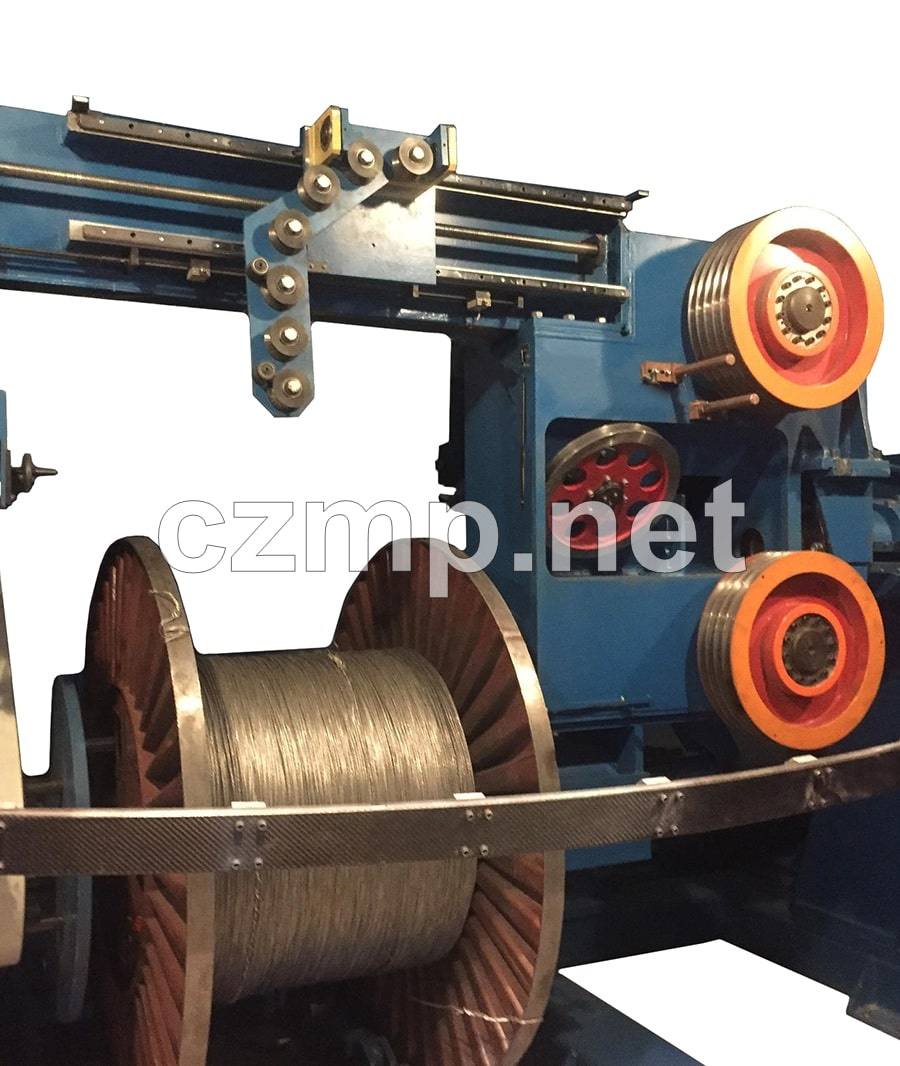

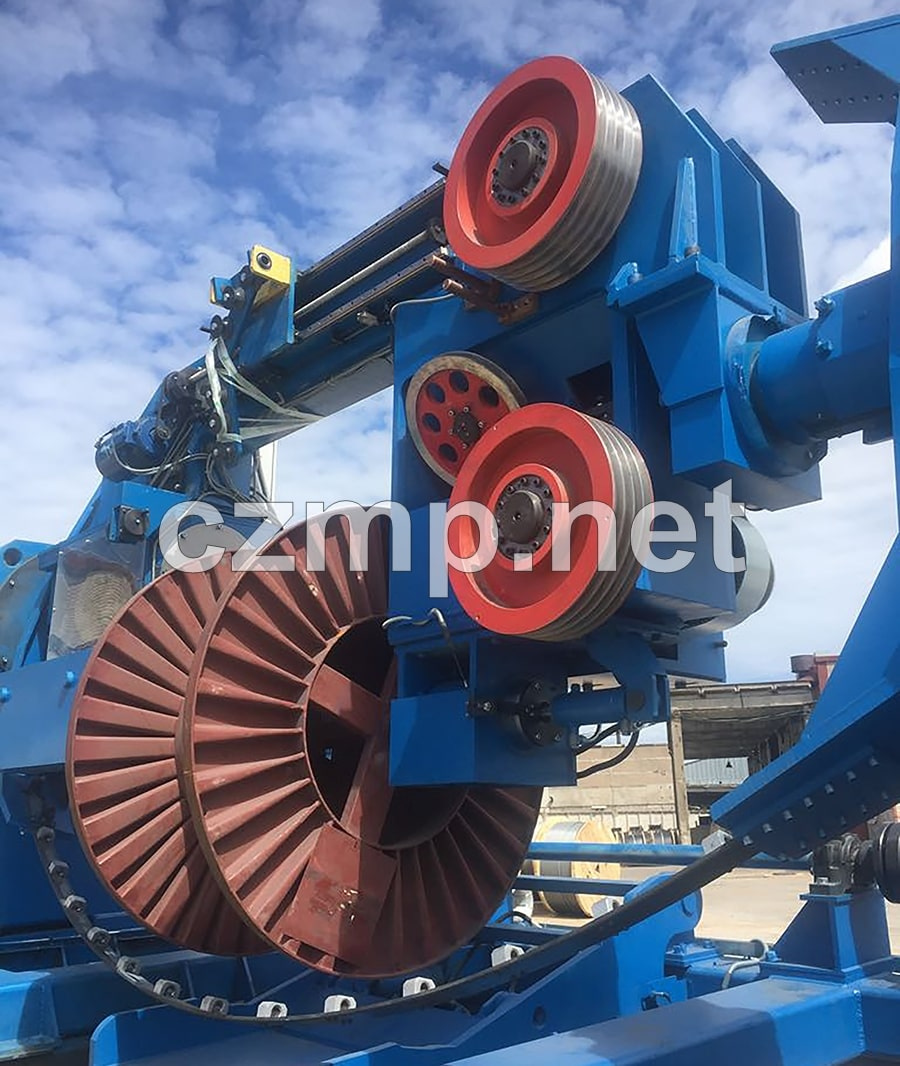

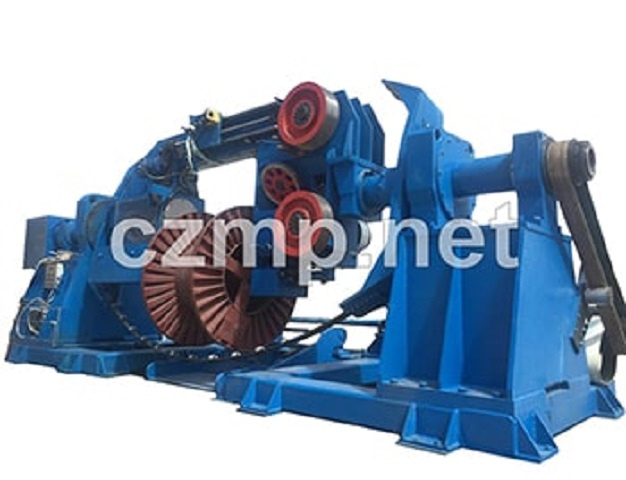

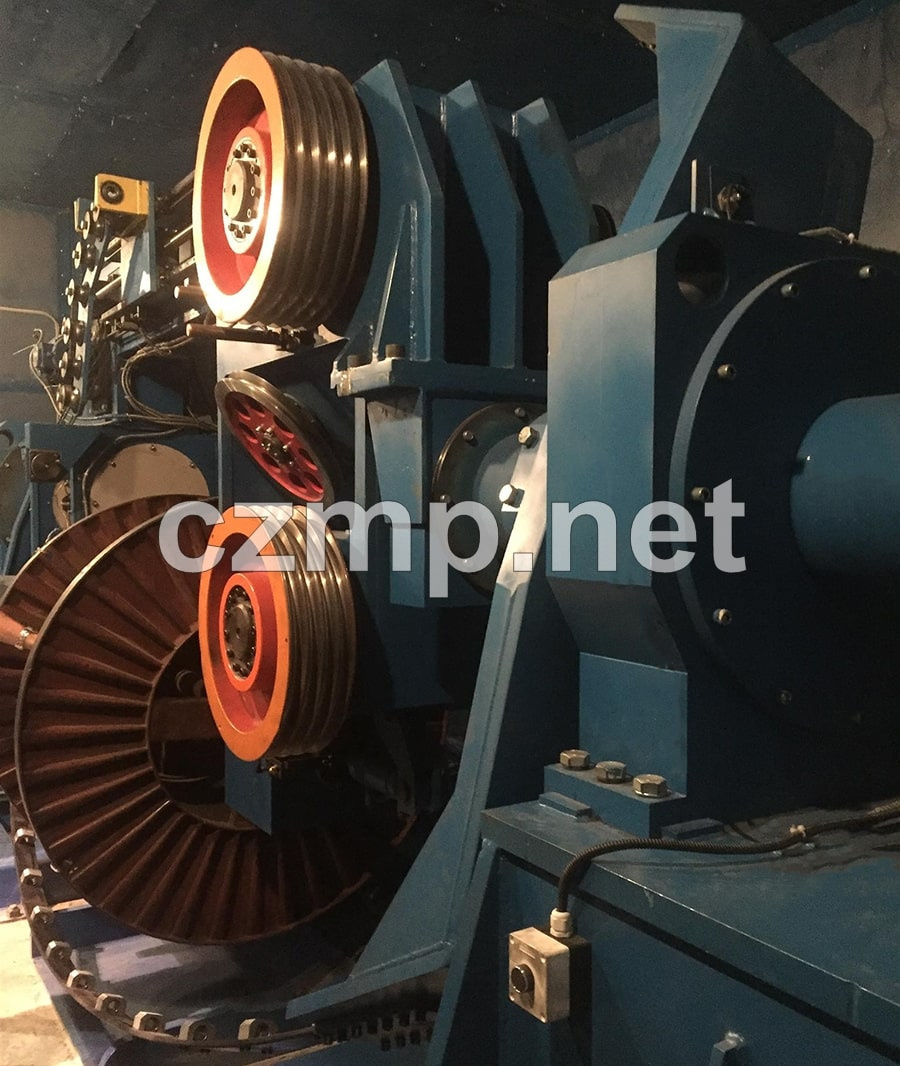

Предлагаем напрямую от производителя Машина двойной скрутки МДС 1400.
Диаметр готового продукта по скрутке, мм 22 (макс.)
Скорость вращения дуги, об/мин 750 (макс.)
Линейная скорость, м/мин до 200
Шаг скрутки, мм 40 - 450
Диаметр приёмного барабана, мм 1250 - 1400

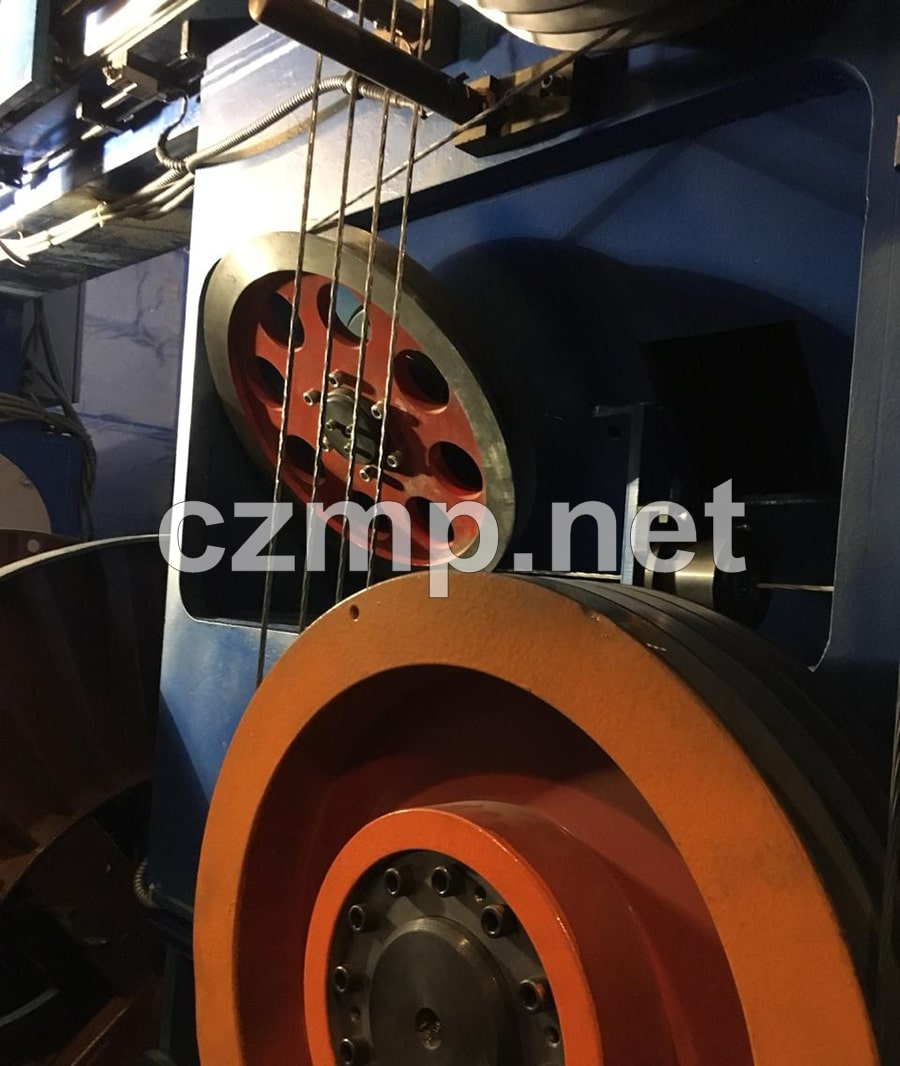

Машина предназначена для высокоскоростной скрутки изолированных и неизолированных токопроводящих жил в кабельный полуфабрикат. Размотка и подача скручиваемых жил в машину осуществляется отдающими устройствами консольного или секционного типа. Контроль натяжения и целостности жил производится автоматически. За один оборот дуги, по которой скользят жилы, производится две крутки, что обеспечивает высокую производительность машины. Намотка скрученного полуфабриката осуществляется на стальные барабаны диаметром щеки 1250 - 1400 мм., стандартов DIN и ГОСТ.
Установку и разгрузку приёмных барабанов в машину осуществляет интегрированный в конструкцию гидравлический подъёмник. Машина находится в защитном кожухе с внутренним освещением и вентиляцией. Двери кожуха снабжены системой безопасности опператора. Управление машиной построено на базе управляющего контроллера с панелью тачскрин. При конструирования машины нами был заимствован опыт решений внедренных на подобном оборудовании европейских фирм производителей.
Технические характеристики:
Характеристики продукции:
Тип скручиваемых жил Моножила круглая
Материал жил Алюминий, Медь
Диаметр скручиваемых неизолированных жил, мм 1,2 - 3,2 Алюминий;
1,35 - 2,54 Медь;
Диаметр по скрутке неизолированных жил, мм Максимально 11
Скрутка изолированный гибких жил 4х25 мм2 Алюминий;
5х16 мм2 Медь
Диаметр по скрутке изолированных жил, мм 22 (макс.)
Производительные характеристики машины:
Скорость вращения дуги, об/мин 750
Число скруток в минуту (при 750 об/мин) 1500
Шаг скрутки, мм 40 - 450
Максимальная линейная скорость, м/мин 200
Применяемые кабельные барабаны:
Материал барабанов Сталь
Диаметр щеки барабанов, мм 1250 - 1400
Ширина барабанов, мм 840 - 950
Диаметр осевого отверстия, мм 80; 90
Масса барабана с продукцией, кг 4000
Общие характеристики машины:
Подъёмник барабанов Гидравлический
Зажим барабана в пинолях Пневматический
Привод вращения дуги, кВт АС мотор, 37
Направление вращения дуги SZ
Привод тягового устройства, кВт АС мотор-редуктор, 18,5
Усилие натяжения, создаваемого тяговым устройством, Н 7000
Привод вращения барабана, кВт АС мотор-редуктор, 7,5
Усилие натяжения, создаваемое приводом вращения барабана, Н 1000
Мощность привода раскладчика, кВт АС мотор 2,2
Привод вращения внешней фильеры, кВт АС мотор
Тип аварийного тормоза Пневматический
Системы контроля:
Контроль обрыва скручиваемой продукции Отдатчики — тяга + тяга — приёмник;
Контроль поднятого положения подъёмника Невозможен запуск машины
Контроль положения дуги при подъёме барабана Невозможен подъём барабана
Контроль открытых дверей защитного кожуха Невозможен запуск машины
Доступ к машине оператору Через 2-3 сек. После остановки машины
Контроль уровня давления в пневматической системе Автоматический останов машины/невозможен запуск машины
Контроль температуры подшипников вращения дуги Автоматический останов машины/невозможен запуск машины
Контроль зажима барабана Невозможен запуск машины
Контроль температуры внутри кожуха Принудительная вентиляция внутри кожуха
