Предлагаем напрямую от производителя Тангенциальную лентообмоточную машину ЛОКЛ 04

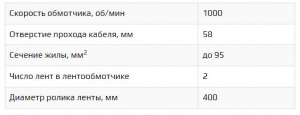

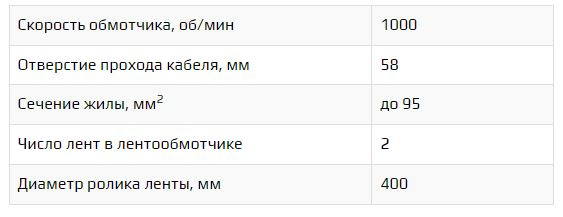

Скорость обмотчика, об/мин 1000
Отверстие прохода кабеля, мм 58
Сечение жилы, мм2 до 95
Число лент в лентообмотчике 2
Диаметр ролика ленты, мм 400

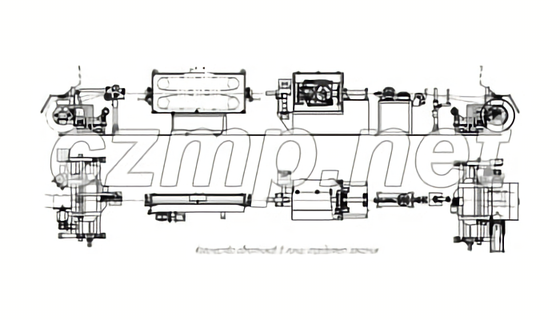

Машина предназначена для наложения ленточной изоляции на жилу круглого и прямоугольного сечения методом спиральной обмотки.
Отдающее устройство консольного типа осуществляет размотку жилы в инерционном режиме, обеспечивая необходимое натяжение. Устройство может быть оснащено приводом траверсивного перемещения станка с катушкой для прямолинейного схода прямоугольной жилы.
Для выравнивания изолируемой жилы перед лентообмотчиком установлен двухплоскостной рихтовщик с механическим протиром жилы.
Применяемый лентообмотчик тангенциального типа содержит два кружка ленты. Вращение обмотчика правое или левое. Обмотчик контролирует целостность и диаметр предварительного окончания лент. Натяжение изолирующих лент обеспечивается тормозными устройств с механической регулировкой. Выбор усилия натяжения осуществляется с учетом типа материала и предельного сопротивления ленты на разрыв. К поставке в качестве опции предлагается система поддержания постоянного прецезионного натяжения лент сформированного на базе бесконтактных датчиков измерения уменьшающегося диаметра роликов. Удержание изолируемой жилы от колебаний в точке наложения лент осуществляют регулируемые калибры.
Станок оснащен пневматическим аварийным тормозом, состоящим из пневматических суппортов и вентилируемого диска. Летообмотчики помещены в защитный шкаф с внутренней подсветкой. Обслуживание обмотчика и перезаправка лент производится через откидную створку шкафу.
Протяжка изолируемой жилы осуществляется ленточным тяговым устройством. Устройство укомплектовано парой замкнутых лент прижим и натяжение которых осуществляют пневматические цилиндры. Длина и регулируемое усилие прилегания лент гарантирует отсутствие проскальзывания изолируемой жилы. Тяговое устройство оснащено парой регулируемых блоков направляющих роликов, обеспечивающих прямолинейное прохождение жилы сквозь устройство. Пост управления тягой установлен на верхней стенке рамы станка.
Приёмное устройство консольного типа осуществляет намотку изолированной жилы на катушку с заданным натяжением и шагом раскладки. Для намотки и раскладки жилы прямоугольного сечения приёмное устройство совершает траверсивные перемещения с катушкой. Направление траверсы корректируется с пульта приёмного устройства. Подъём и опускание катушки производится с уровня пола цеха электромеханическими подъёмниками, интегрированными в станок. Рядовая раскладка обеспечивает плотное прилегание витков наматываемой жилы.
Управление машиной сформировано на базе контроллера. Панель сенсорного типа позволяет быстро осуществлять ввод параметров процесса и их текущую индикацию. СУ отражает состояние каждого узла машины и их аварийные или предупредительные сигналы на панели управления. Рабочий режим машины не возможен при открытых створках защитных шкафов, отсутствия готовности узлов машины, низкого уровня давления в пневматической системе и др. Система управления осуществляет аварийный останов при обрыве лент, жилы и плавный при критически малом диаметре ролика.
Тех. характеристики:

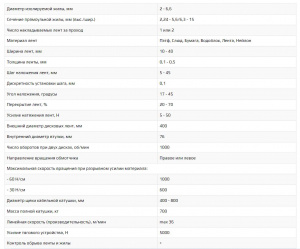

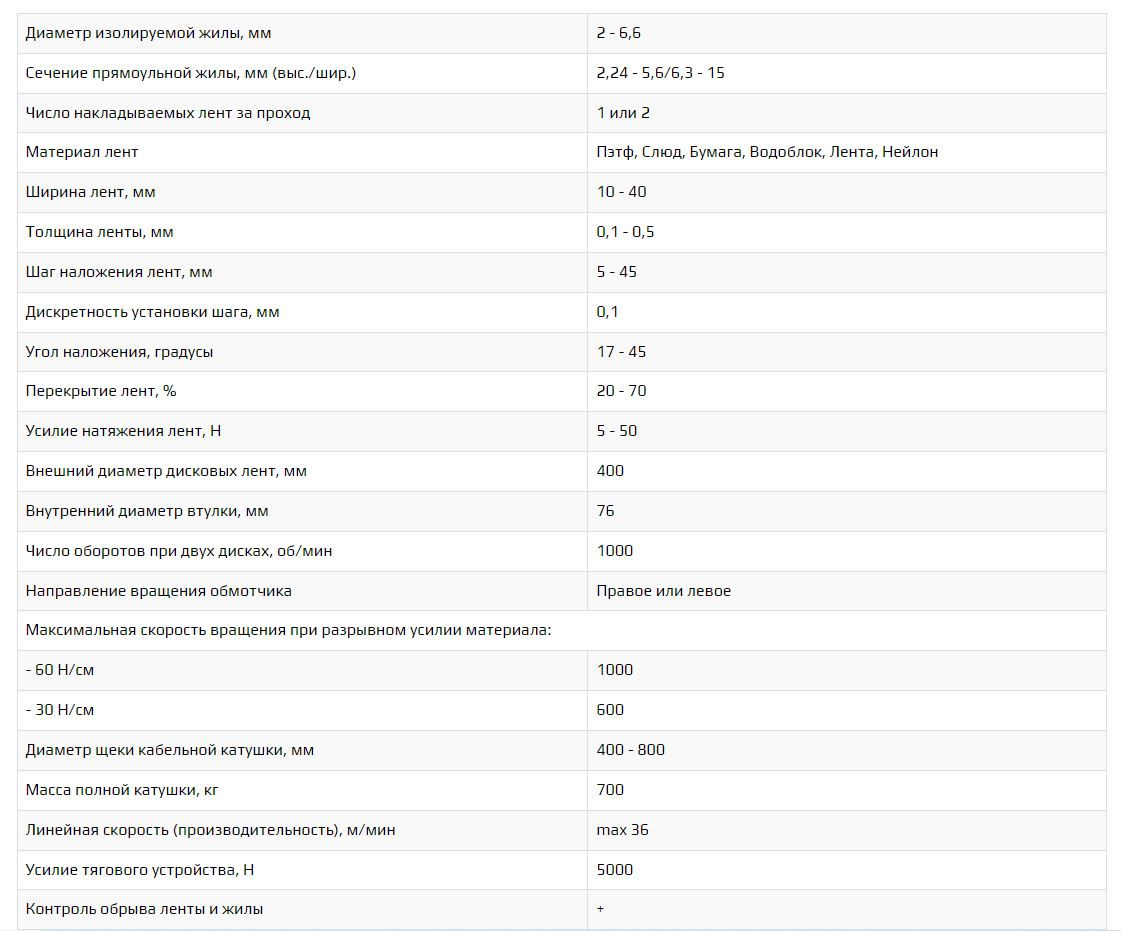

Диаметр изолируемой жилы, мм 2 - 6,6
Сечение прямоульной жилы, мм (выс./шир.) 2,24 - 5,6/6,3 - 15
Число накладываемых лент за проход 1 или 2
Материал лент Пэтф, Слюд, Бумага, Водоблок, Лента, Нейлон
Ширина лент, мм 10 - 40
Толщина ленты, мм 0,1 - 0,5
Шаг наложения лент, мм 5 - 45
Дискретность установки шага, мм 0,1
Угол наложения, градусы 17 - 45
Перекрытие лент, % 20 - 70
Усилие натяжения лент, Н 5 - 50
Внешний диаметр дисковых лент, мм 400
Внутренний диаметр втулки, мм 76
Число оборотов при двух дисках, об/мин 1000
Направление вращения обмотчика Правое или левое
Максимальная скорость вращения при разрывном усилии материала:
- 60 Н/см 1000
- 30 Н/см 600
Диаметр щеки кабельной катушки, мм 400 - 800
Масса полной катушки, кг 700
Линейная скорость (производительность), м/мин max 36
Усилие тягового устройства, Н 5000

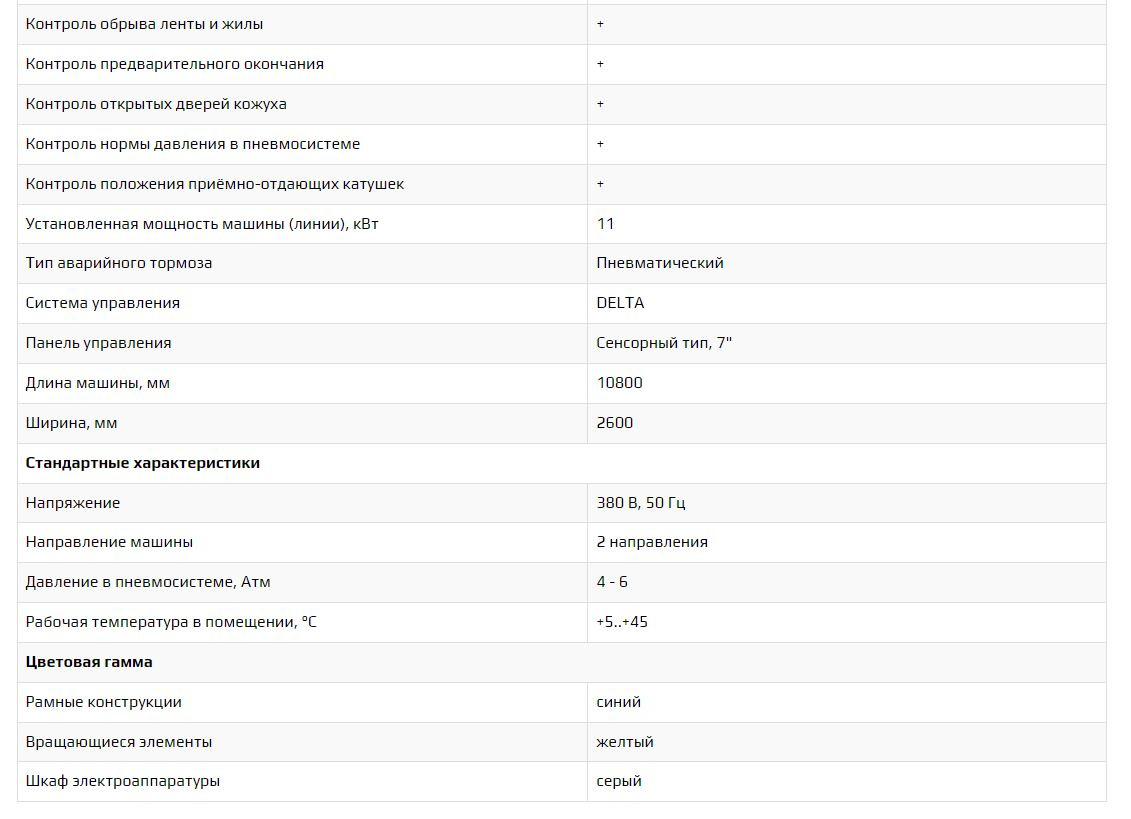

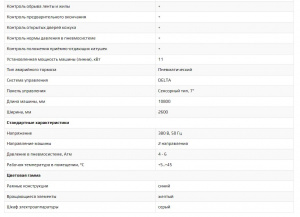

Контроль обрыва ленты и жилы +
Контроль предварительного окончания +
Контроль открытых дверей кожуха +
Контроль нормы давления в пневмосистеме +
Контроль положения приёмно-отдающих катушек +
Установленная мощность машины (линии), кВт 11
Тип аварийного тормоза Пневматический
Система управления DELTA
Панель управления Сенсорный тип, 7"
Длина машины, мм 10800
Ширина, мм 2600
Стандартные характеристики
Напряжение 380 В, 50 Гц
Направление машины 2 направления
Давление в пневмосистеме, Атм 4 - 6
Рабочая температура в помещении, °С +5..+45
Цветовая гамма
Рамные конструкции синий
Вращающиеся элементы желтый
Шкаф электроаппаратуры серый
