Предлагаем напрямую от Российского производителя Тангенциальную лентообмоточную машину ЛОКЛ 05.
Машины предназначены для изолировки проводников круглого, прямоугольного, секторного сечений бумажными и синтетическими лентами.

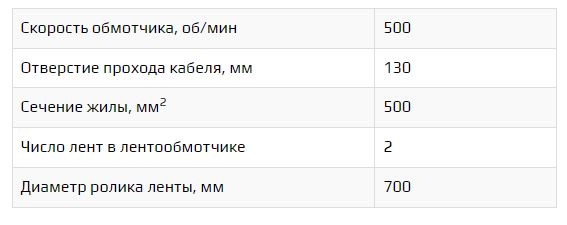

Скорость обмотчика, об/мин 500
Отверстие прохода кабеля, мм 130
Сечение жилы, мм2 500
Число лент в лентообмотчике 2
Диаметр ролика ленты, мм 700

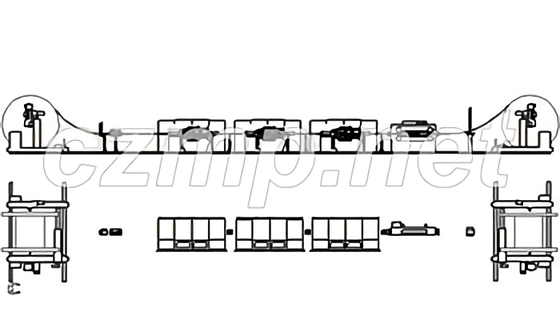

Машина (линия) предназначена для изолировки жил круглой, секторной форм кабельных изделий бумажными и синтетическими лентами.
Управление машиной сформировано на базе общего контроллера. Система управления предлагаемая для комплектования линии - Сименс или Дельта, приводная часть - Эмерсон или Дельта. Для ввода параметров и визуализации состояния процесса применяется сенсорная панель оператораф. Дельта или комбинированная панель ф. Сименс.Предусмотрены 2 режима работы машины - заправочный и рабочий. При возникновении потребности ремонта или выбраковки изоляции оператор может воспользоваться режимом реверсивной отмотки кабеля. Отдающее и приёмное устройства колонного траверсивного типа. Грузоподъёмность устройств достигает 15 000 кг. Раскладка кабеля на приёмном и размотка с отдающего барабана осуществляется траверсивным перемещением станков с барабанами. Каждый станок имеет индивидуальный пост управления для корректировки параметров их работы (усилие натяжения, шаг раскладки, положение траверсы).

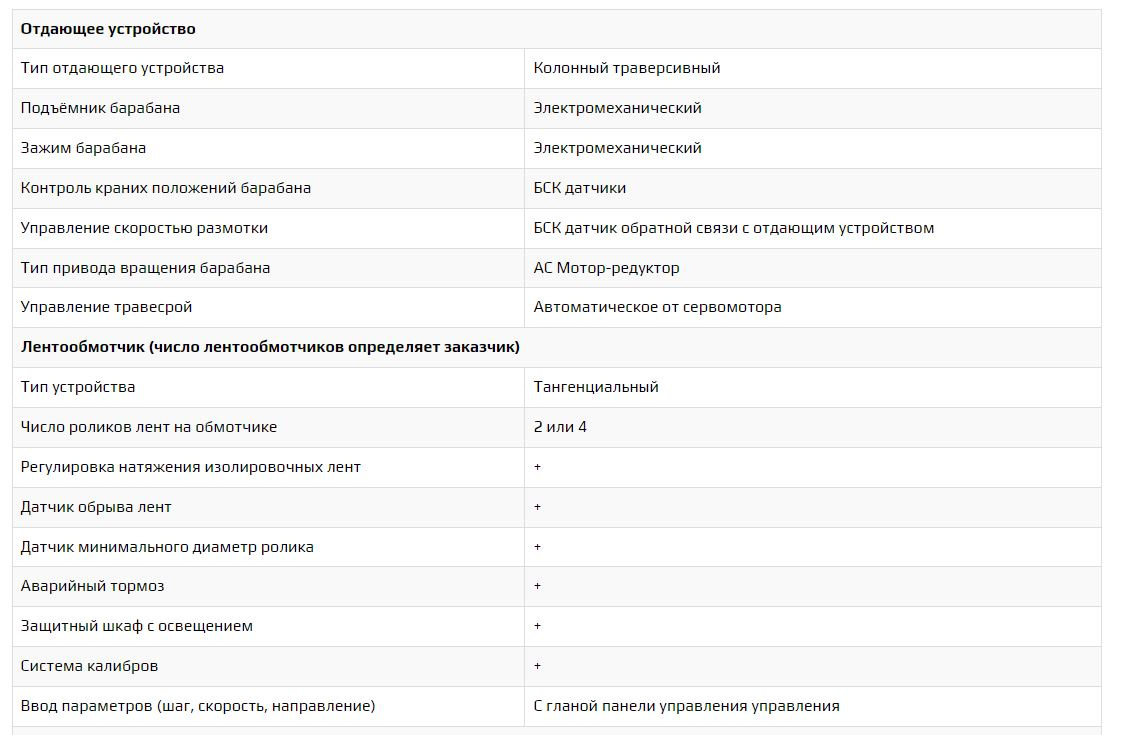

Отдающее устройство
Тип отдающего устройства Колонный траверсивный
Подъёмник барабана Электромеханический
Зажим барабана Электромеханический
Контроль краних положений барабана БСК датчики
Управление скоростью размотки БСК датчик обратной связи с отдающим устройством
Тип привода вращения барабана АС Мотор-редуктор
Управление травесрой Автоматическое от сервомотора
Лентообмотчик (число лентообмотчиков определяет заказчик)
Тип устройства Тангенциальный
Число роликов лент на обмотчике 2 или 4
Регулировка натяжения изолировочных лент +
Датчик обрыва лент +
Датчик минимального диаметр ролика +
Аварийный тормоз +
Защитный шкаф с освещением +
Система калибров +
Ввод параметров (шаг, скорость, направление) С гланой панели управления управления

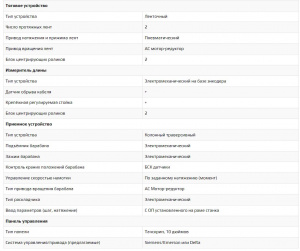

Тяговое устройство
Тип устройства Ленточный
Число протяжных лент 2
Привод натяжения и прижима лент Пневматический
Привод вращения лент АС мотор-редуктор
Блок центрирующих роликов 2
Измеритель длины
Тип устройства Электромеханический на базе энкодера
Датчик обрыва кабеля +
Крепёжная регулируемая стойка +
Блок центрирующих роликов 2
Приемное устройство
Тип устройства Колонный траверсивный
Подъёмник барабана Электромеханический
Зажим барабана Электромеханический
Контроль краних положений барабана БСК датчики
Управление скоростью намотки По заданному натяжению (момент)
Тип привода вращения барабана АС Мотор-редуктор
Тип раскладчика Электромеханический
Ввод параметров (шаг, натяжение) С ОП установленного на раме станка
Панель управления
Тип панели Тачскрин, 10 дюймов
Система управления/привода (предлагаемые) Siemens/Emerson или Delta
Тех. характеристики:

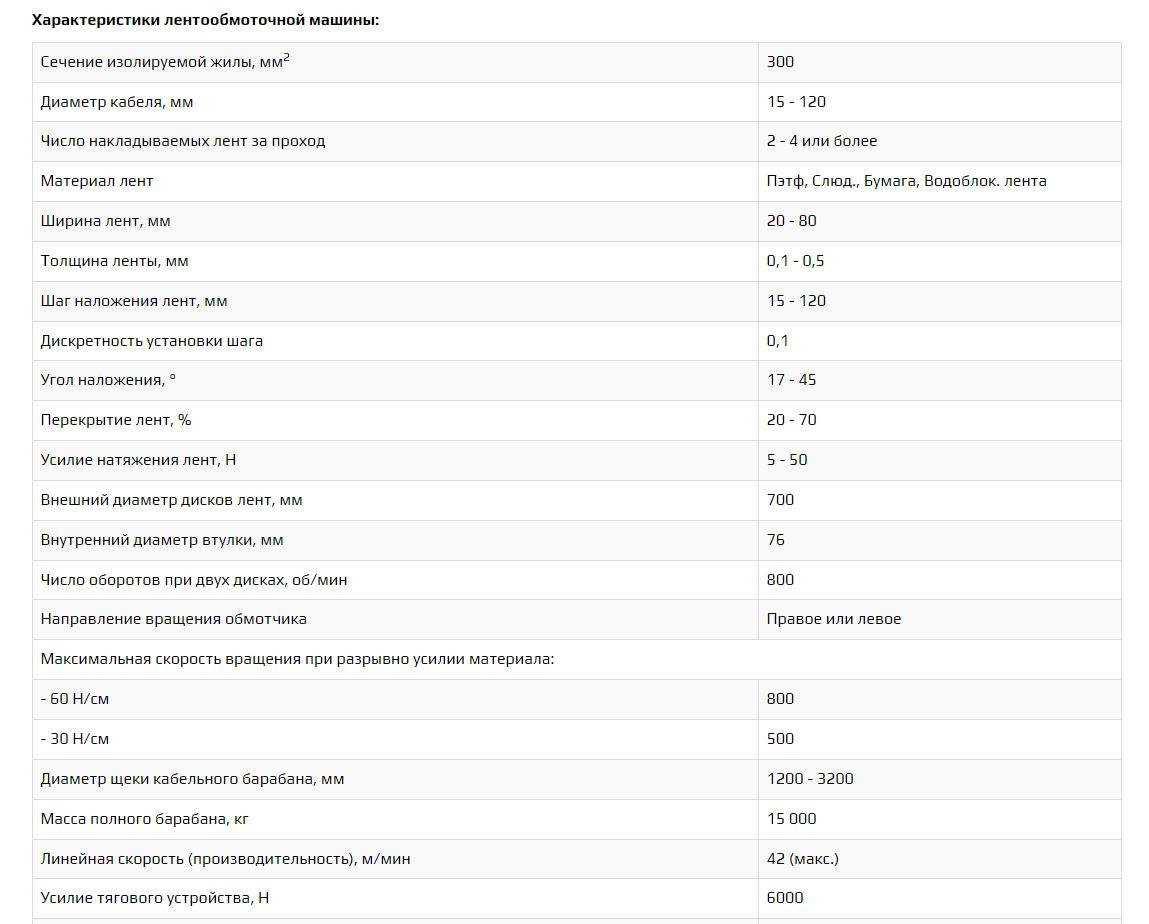

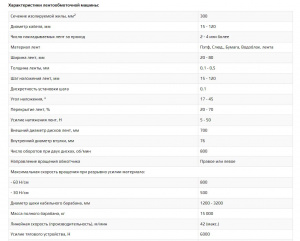

Характеристики лентообмоточной машины:
Сечение изолируемой жилы, мм2 300
Диаметр кабеля, мм 15 - 120
Число накладываемых лент за проход 2 - 4 или более
Материал лент Пэтф, Слюд., Бумага, Водоблок. лента
Ширина лент, мм 20 - 80
Толщина ленты, мм 0,1 - 0,5
Шаг наложения лент, мм 15 - 120
Дискретность установки шага 0,1
Угол наложения, ° 17 - 45
Перекрытие лент, % 20 - 70
Усилие натяжения лент, Н 5 - 50
Внешний диаметр дисков лент, мм 700
Внутренний диаметр втулки, мм 76
Число оборотов при двух дисках, об/мин 800
Направление вращения обмотчика Правое или левое
Максимальная скорость вращения при разрывно усилии материала:
- 60 Н/см 800
- 30 Н/см 500
Диаметр щеки кабельного барабана, мм 1200 - 3200
Масса полного барабана, кг 15 000
Линейная скорость (производительность), м/мин 42 (макс.)

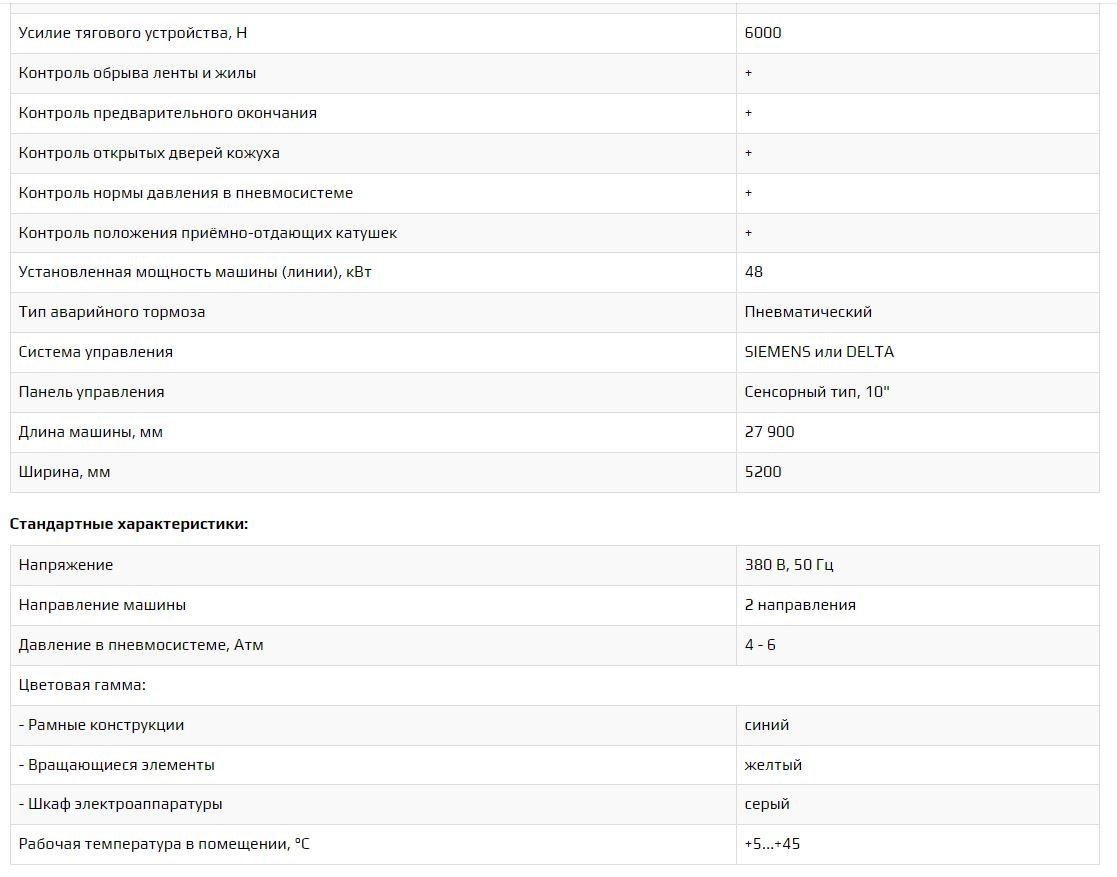

Усилие тягового устройства, Н 6000
Контроль обрыва ленты и жилы +
Контроль предварительного окончания +
Контроль открытых дверей кожуха +
Контроль нормы давления в пневмосистеме +
Контроль положения приёмно-отдающих катушек +
Установленная мощность машины (линии), кВт 48
Тип аварийного тормоза Пневматический
Система управления SIEMENS или DELTA
Панель управления Сенсорный тип, 10"
Длина машины, мм 27 900
Ширина, мм 5200
Стандартные характеристики:
Напряжение 380 В, 50 Гц
Направление машины 2 направления
Давление в пневмосистеме, Атм 4 - 6
Цветовая гамма:
- Рамные конструкции синий
- Вращающиеся элементы желтый
- Шкаф электроаппаратуры серый
Рабочая температура в помещении, °С +5...+45
