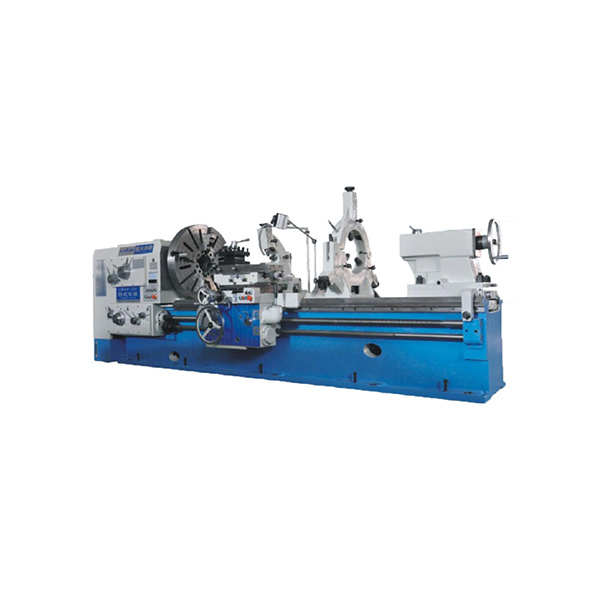

Диапазон использования станков этой серии широк, они могут точно соответствовать требованиям любого вида промышленности, обрабатывая такие детали, как внешний цилиндр, внутреннее отверстие, прорезь, торцевая поверхность и резьба, они также могут соответствовать требованиям сверления. растачивание масляной канавки, шпоночного паза и так далее, это отличное механическое оборудование для токарной обработки осевых, искал.втулочных и специальных поверхностей деталей.
Артикул | CWA6185 | CWA61100 |
CWA6285 | CWA62100 |
Макс. диаметр обработки над станиной | мм | 850 | 1000 |
Макс. диаметр устанавливаемой детали | мм | 1150 | 1350 |
Макс. диаметр обработки над кареткой | мм | 510 | 710 |
наибольшая длина обточки | мм | 1500-16000 |
Макс. Вес рабочего изделия между центрами | кг | 4000 |
ширина станины ( станка) | мм | 600 |
передний конец шпинделя No. | ISO | A2-11 |
Диаметр подшипникапереднейоси | мм | 160 |
Диаметр отверстия оси шпинделя | - | 100 |
размер конуса шпинделя | - | Metric No.120 |
число ступеней частоты вращения шпинделя | - | Ручное управление 4-скоростной бесступенчатый |
диапазон скоростей вращения шпинделя | об/мин | 5-630 |
Мощность главного двигателя | kw | AC15 | AC18.5 |
Высокая скорость перемещения мощности двигателя | kw | 1.1 |
сечение стерженя резца | мм | 32x32 |
угол поворота резцедержателя | - | ±90° |
смещение резцедержателя | мм | 250 |
поперечное перемещение суппорта | мм | 600 |
Высокая скорость перемещения резцедержателя | мм/мин | 900 |
Высокая скорость бокового смещения резцедержателя | mm/min | 1800 |
Высокая скорость продольного перемещения резцедержателя | мм/мин | 3640 |
метрическая резьба Число и Диапазон | мм | 56, 1-120 |
дюймовая резьба Число и Диапазон | T.P.I | 56,30~1/4” |
модульная резьба Число и Диапазон | mm | 56,0.5-60 |
Резьба модульного зацепления; Число и Диапазон | D.P. | 56,60-0.5 |
Продольная подача число и диапазон | м/об | 64,0.08-9.6 |
Боковая подача число и диапазон | м/об | 64,0.04-4.8 |
Продольная подача резцедержателя число и диапазон | м/об | 64,0.02-2.4 |
Диаметр пиноли задней бабки | мм | 120 |
конусообразное отверстие пиноли задней бабки | | Morse No.6 |
Перемещение пиноли задней бабки | мм | 250 |
вес токарного станка (межосевое расстояние 3 м) | кг | 6800 | 7200 |
Дополнительный вес на 1 м | кг | 600 |
Габаритны машины (длина х ширина х высота) (3 м) | мм | 5150x 1500x 1500 | 5150x 1600x 1600 |
Характеристика
Известное устройство переменной скорости инвертора переменного тока, основное управление осуществляется двигателем переменного тока, 4-скоростная бесступенчатая регулировка может быть реализована путем перемещения шестерни. Установлены отличные характеристики крутящего момента и мощности. Операционная система машины управляется электрическим, гидравлическим, механическим механизмом, каретка имеет функции быстрого перемещения и комбинированной подачи, проста в эксплуатации.
Стандартная конфигурация
•4-кулачковый патрон φ800 мм
•Центр
•Осветительный прибор
•Холодильный агрегат
•Специальные инструменты
Дополнительная конфигурация
•3,4-кулачковый патрон φ320mm, φ800mm, φ1000mm
•Устойчивые упоры φ40~φ350mm, φ50~φ470mm, φ100~φ520mm
•Роликовое поддерживающее устройство φ180~φ520 мм
•Упор для толкателя φ30~φ120mm
•Устройство для поворота конуса
•Расточное устройство
