Описание:

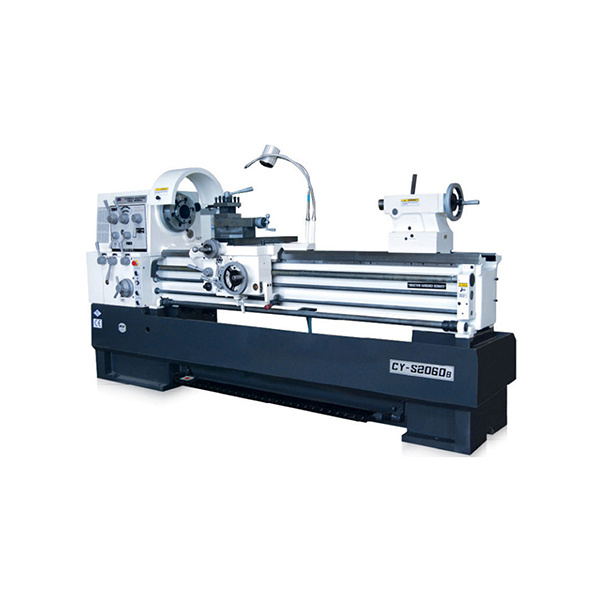

Токарный станок со станиной с выемкой серии S - это обычный токарный станок с высокой производительностью, высокой точностью и низким уровнем шума.
Токарные станки этой серии могут нарезать все виды широко используемых метрических, дюймовых, модульных резьб, резьб с диаметральным питчем и многосопловых резьб; могут сверлить, прошивать отверстия под шпильки и смазочные канавки.
Передняя бабка, коробка передач, фартук и направляющие станины изготовлены из высококачественного чугуна, и все детали отлиты по технологии полимерно-песчаного литья.
Твердость индукционно закаленных станин составляет около HRC52.
Токарный станок отличается высокой эффективностью, высокой точностью, высокой устойчивостью и превосходными режущими свойствами.
Основание станины отлито в виде моноблока с пространством для стружечной канавки. Такая конструкция обеспечивает высокую устойчивость всего станка и удобное удаление стружки.
Ножной тормоз, защита от перегрузки, защита от стружки, устройство продольной автоматической остановки, точечный контроль в шпинделе, ручной насос для смазки, обеспечивает простоту эксплуатации и хорошую производительность станка.
| Артикул | Единица измерения | CY-S1840G | CY-S1860G | | | | |
| Откидная Станина | мм | 460 | | | | | | |
| Откидная Поперечного Суппорта | мм | 275 | | | | | | |
| Расстояние Между Центрами | мм | 1000 | 1500 | | | | | |
| Наибольший Диаметр Над Выемкой в Станине | мм | 690 | | | | | | |
| Глубина Зева | мм | 275 | | | | | | |
| Ширина Станины | мм | 300 | | | | | | |
| Шпиндель | | D6 | | | | | | |
| Диаметр Обрабатываемого Прутка Шпинделя | мм | 57 | | | | | | |
| Конус Морзе Центра Шпинделя | | М6 | | | | | | |
| Частота Вращения Шпинделя | об/мин | 20-2000 (12 шагов) | | | | |
| Дюймовая Резьба | Число ниток на дюйм | февр.56 | | | | | | |
| Метрическая Резьба | мм | 0,5-14 | | | | | | |
| Диапазон Продольной Подачи | мм/об | 0,06-0,82 | | | | | |
| Диапазон Поперечной Подачи | мм/об | 0,017-0,242 | | | | | |
| Диаметр Ходового Винта | мм | 35 | | | | | | |
| Наклон Ходового Винта | | 6 мм (Метрическая система) 4 ниток на дюйм (Дюймовая система) |
| Конус Морзе Заднего Центра | | М4 | | | | | | |
| Максимальный Пиноль Задней БабкиМаксимальный Пиноль Задней Бабки | мм | 127 | | | | | | |
| Диаметр Пиноли Задней Бабки | мм | 58 | | | | | | |
| Основной Двигатель | кВт | 5,5 | | | | | | |
| Двигатель с Насосом Подачи Сож | | 90 W | | | | | | |
| Габариты Станка | мм | 2020x1020x1700 | 2580x1020x1700 | | | | |
| Вес Брутто/Вес Нетто (Кгс) | кг | 2000/1400 | 2500/1800 | | | | |
| Размер Упаковки | мм | 2320x1120x1820 | 2880x1120x1820 | | | | |
1. 3-кулачковый патрон 250 мм
2. Регулятор нитевтягивания
3. Защита от стружки
4. Крышка патрона
5. Ножной тормоз
6. Масляный пистолет
7. Уве Центр 4#
8. Центр 4#: CY-S18,5#: CY-S20
9. Центральный рукав
Дополнительная Комплектация
1. Лицевая панель 400 мм для серии CY-S20 Лицевая панель 0500 мм для серии CY-S20
2. 320 мм 4-х кулачковый патрон
3. 26140 мм люнет для серии CY-S18 090-200 мм люнет для серии CY-S20
4. 20-80 мм Следуйте за остальными
5. Ведущая пластина 250 мм
6. 4-х позиционный упор для седла
7. 4-позиционный упор для поперечного скольжения
8. Микроупор для седла
9. Быстросменный резцедержатель
10. Демпфирующая шайба
11. Конусное токарное приспособление (ТТА)
12. Галогенная рабочая лампа
13. Цифровая индикация (ЦИ)
14. Соответствие стандарту CE
