Описание:

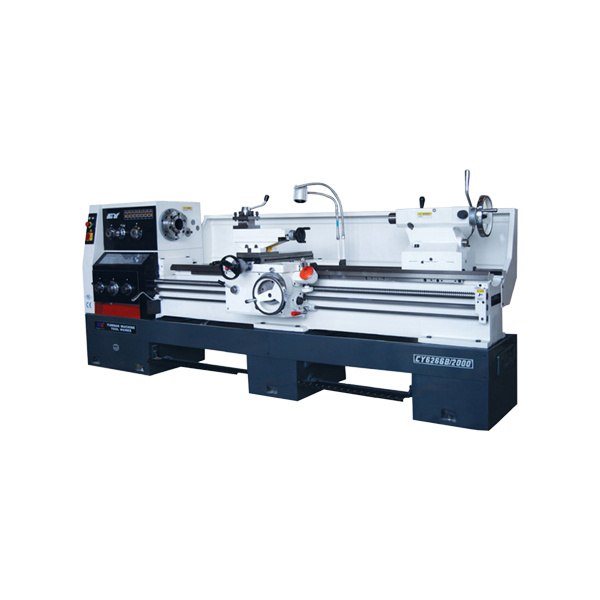

ТОКАРНЫЙ СТАНОК С ЗАЩЕЛКОЙ серии CY CY6266B имеет все конструктивные и рабочие характеристики обычных токарных станков.К станине крепятся седла, что расширяет диапазон обработки обычных токарных станков.Седло легко разбирается и имеет высокую точность повторного позиционирования.После демонтажа седла можно обрабатывать детали специальной формы и детали дисков большого диаметра.Он широко применяется для единичного или серийного производства в механической обрабатывающей промышленности.
| Артикул | Ед. изм. | CY6266 | |
| B | | | |
| Обработка Над Станиной | мм | 660 | |
| Обработка Над Суппортом | мм | 430 | |
| Расстояние Между Центрами | мм | 1000/1500/2000/3000мм | |
| Насадка Шпинделя | | D8 | |
| Целик 3-х Кулачкового Патрона | | K11325C/D8 | K11325C/D8 |
| Диаметр Шпинделя | мм | 82 | |
| Скорость Шпинделя | об/мин | 9-16:00 | |
| (24 ступени) | |
| Максимальный Выходной Крутящий Момент Шпинделя (30 Мин) | Нью-Мексико | 2000 | 2000 |
| Диапазон Продольной Подачи | мм/об | 0-028- | |
| 6,43 | |
| Диапазон Поперечной Подачи | мм/об | 0,012- | |
| 2,73 | |
| Метрическая Резьба | мм | 0,5-224 | |
| (48 типов) | |
| Дюймовая Резьба | дорожка/дюйм | 72-1/8 дюйма(48 типов) | |
| Модульная Резьба | | 0,5-112 (42 типов) | |
| Резьба Диаметрального Шага | дп | 56-1/4 (45 типов) | |
| Основной Двигатель | кВт | 11 | |
| Перемещение Поперечного Суппорта | мм | 370 | |
| Перемещение Верхнего Суппорта | мм | 200 | |
| Скорость Продольного Перемещения | м/мин | 4,5 | |
| Поперечная Скорость Движения | м/ | 1,9 | |
| мин | |
| Диаметр Пиноли Задней Бабки | мм | 75 | |
| Максимальное Перемещение Пиноли Задней Бабки | мм | 150 | |
| Конус Шпинделя Задней Бабки | | М5 | |
| Размер Фрезы | мм | 25*25 | |
| Габариты Станка | мм | 2500/3000/3500/4500*1250*1400(76L:+100 на обоих) |
| Вес Нетто/Брутто | кг | 2800/2200 3000/2500 3400/2900 4200/3400(76л:+100 на обоих) |
| Круглограмма | | 0,01 | |
| Цилиндричность | | 0,04/300 | |
| Плоскостность | | 0,025/Φ300 | |
| Показатель Точности | GB/T4020-1997 | | |
Добро пожаловать в наше новейшее дополнение к миру механической обработки — ручной токарный станок YUNNAN Gap Bed CY6266B.Этот токарный станок с зазором серии CY CY6266B является идеальным станком для тех, кому нужен высокопроизводительный токарный станок, способный с легкостью выполнять различные задачи.Вот некоторые из ключевых особенностей, которые отличают его от конкурентов.
Прежде всего, редуктор передней бабки, фартук и станины изготовлены из высококачественного чугуна с использованием технологии литья смолы и песка и процесса старения.Это гарантирует, что машина долговечна и может выдерживать даже самые тяжелые условия работы.Направляющие станины подвергаются индукционной закалке с уровнем твердости около 52 единиц по шкале Роквелла, что гарантирует высокую точность и аккуратность в каждой работе.
Шпиндель поддерживается 3-точечными высокоточными подшипниками, а все шестерни в передней бабке точно отшлифованы.Это означает, что шпиндель плавно вращается на высоких скоростях, обеспечивая быстрое и эффективное выполнение вашей работы.Система шпинделя высокой жесткости гарантирует, что температура никогда не поднимется выше 35*C, сохраняя точность вашей работы даже при длительных и сложных работах.
Система быстрой подачи — еще одна выдающаяся особенность этой машины.Он предназначен для повышения эффективности и экономии времени, предлагая широкий диапазон подачи и шага без необходимости замены шестерен.Это означает, что токарный станок может с легкостью обрабатывать широкий спектр обрабатываемых деталей.Кроме того, расстояние между центрами составляет 1000–5000 мм, что позволяет станку обрабатывать даже самые большие и сложные заготовки.
Для дополнительной безопасности машина оснащена надежными предохранительными устройствами, такими как ножной тормоз и аварийный выключатель.В системе подачи также установлено регулируемое устройство защиты от перегрузки, дополнительно обеспечивающее безопасность пользователя.
Инструментальная стойка станка имеет конструкцию собачки с храповым механизмом, что означает, что ее можно снова заблокировать, повернув рычаг всего на пол-оборота.Это гарантирует, что стойка инструмента останется надежно на месте во время работы, повышая точность и аккуратность.
Наконец, задняя бабка станка оснащена механизмом с двойным замком, а расположенные под ним эластичные спиральные устройства гарантируют плавное и легкое движение.Благодаря сочетанию всех этих функций ручной токарный станок с зазором YUNNAN CY6276L является идеальным станком для всех, кто работает в механической обрабатывающей промышленности, независимо от того, нужно ли вам обрабатывать отдельные детали или серийное производство.
