Описание:

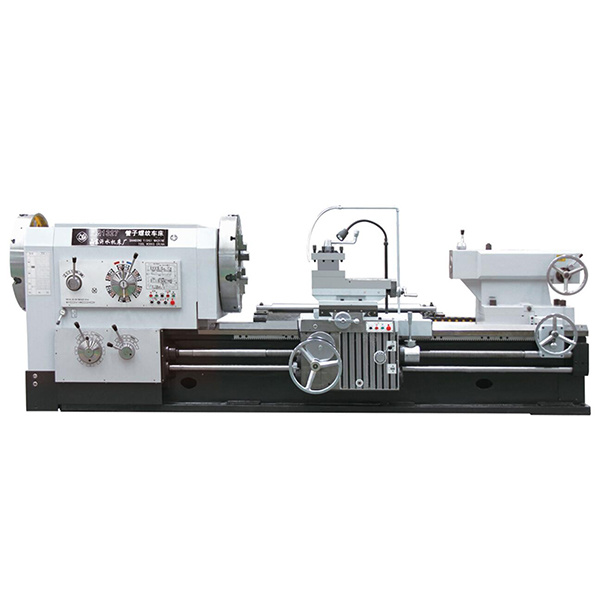

Токарный станок YISHUI серии Q13 предназначен для нарезания внутренней и внешней резьбы, включая метрическую и дюймовую резьбу, а также имеет все общие функции обычного токарного станка, такие как обработка внутреннего отверстия, торцевой поверхности валов и дисков, эта серия оснащена конической направляющей планкой, которая позволяет обрабатывать коническую резьбу. Эта серия станков широко используется в промышленности, включая нефтедобычу, добычу полезных ископаемых, химические трубопроводы и геологоразведку, используется для обработки и ремонта бурильных труб, буровых штанг, резьбовых муфт сцепления и т. д.
| Артикул | Единица измерения | Q1325C | Q1327C | Q1327 | |
| Производительность | Откидная Станина | мм | 800 | 800 | 1000 |
| Откидная Поперечного Суппорта | мм | 480 | 480 | 610 | |
| Расстояние Между Центрами | мм | 1500/3000 | 1500/3000 | 1500/3000 | |
| Диапазон Трубной Резьбы | мм | 50-250 | 50-270 | 130-270 | |
| Шпиндель | Ширина Направляющей | мм | 600 | 600 | 755 |
| Макс.грузоподъемность | T | 4 | 4 | 6 | |
| Диаметр Отверстия Шпинделя | мм | 255 | 280 | 280 | |
| Ступени Частоты Вращения Шпинделя | - | VF.4 Ступени | VF.4 Ступени | ВПЕРЕД.12 шагов |
| Диапазон Частоты Вращения Шпинделя | об/мин | 20-420 | 20-420 | 16-380 | |
| Зажимной Патрон | мм | Φ630 4-кулачковый с ручным управлением | Φ680 4-кулачковый электрический | Φ800 4-кулачковый электрический |
| Револьверная Головка | Револьверная Головка/Резцедержатель | - | Ручной 4-х позиционный | Ручной 4-х позиционный | Ручной 4-х позиционный |
| Размер Хвостовика Инструмента | мм | 32×32 | 32×32 | 45×45 | |
| Механизм Подачи | Перемещение По Оси X | мм | 420 | 420 | 520 |
| Перемещение По Оси Z | мм | 1250/2750 | 1250/2750 | 1350/2850 | |
| Наклон/Диапазон Подачи По Оси X | мм/об | 22/0,02-0,45 | 22/0,02-0,45 | 40/0,05-1,5 | |
| Наклон/Диапазон Подачи По Оси Z | мм/об | 26/0,07-1,33 | 26/0,07-1,33 | 40/0,1-3 | |
| Быстрое Перемещение По Оси X | мм/мин | 2300 | 2300 | 1870 г. | |
| Быстрое Перемещение По Оси Z | мм/мин | 4000 | 4000 | 3740 | |
| Наклон/Диапазон Метрической Резьбы | мм | янв.15 | янв.15 | 30.01.1930 | |
| Наклон/Диапазон Дюймовойрезьбы | Число ниток резьбы на один дюйм | 14.янв | 14.янв | 27/28-1 | |
| Задняя Бабка | Диаметр Пиноли Задней Бабки | мм | Φ120 | Φ120 | Φ160 |
| Скос Пиноли Задней Бабки | - | МТ6 | МТ6 | МТ6 | |
| Перемещение Пиноли Задней Бабки | мм | 250 | 250 | 300 | |
| Двигатель | Двигатель Основного Шпинделя | кВ | 15 | 15 | 22 |
| Двигатель Быстрого Перемещения | кВ | 01.янв | 01.янв | 1,5 | |
| Двигатель с Насосом Подачи Сож | кВ | 0,125 | 0,125 | 0,125 | |
| Размер | Ширина×Высота | мм | 1700×1600 | 1700×1600 | 2100×1650 |
| Длина | мм | 4100/5600 | 4100/5600 | 4900/6400 | |
| Вес | Масса Нетто | T | 8,0/9,0 | 8,0/9,0 | 10,0/11,5 |
| Обратите внимание: длина станины станка может быть изменена в соответствии с реальной рабочей потребностью. |
● Большое отверстие шпинделя и двойной зажимной патрон обеспечивают обработку труб большого диаметра.
●Интегральная станина станка принимает высокопрочное железо для реализации.
●Ультразвуковая частотная закалка направляющих обеспечивает хорошую износостойкость.
●Оснащенный устройством конической направляющей планки, станок позволяет обрабатывать конические резьбы.
