Описание:

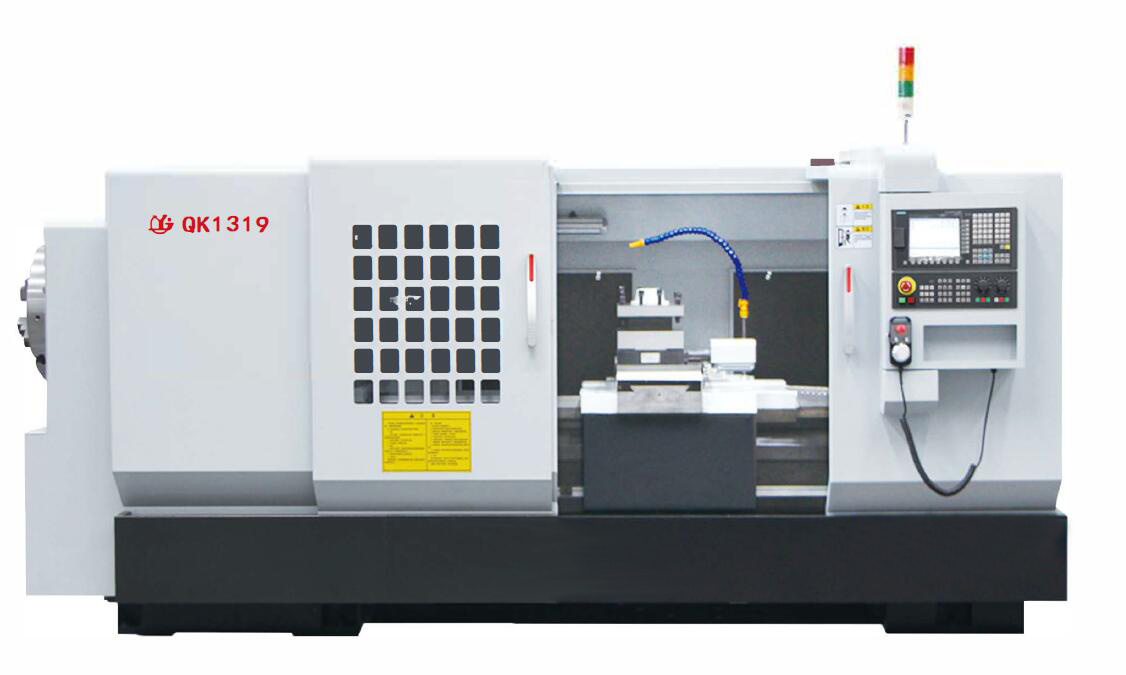

Токарный станок с ЧПУ YISHUI этой серии предназначен в основном для обработки внутренней и наружной трубонарезки, включая метрическую, дюймовую, модульную, динамическое позиционирование и коническую резьбу, а также имеет все общие функции токарных станков с ЧПУ общего назначения, такие как обработка внутреннего отверстия и торцевой поверхности валов и дисков. Токарные станки этой серии широко используются в таких отраслях, как нефтедобыча, добыча полезных ископаемых, химическая трубопроводная промышленность и геологоразведка, это высокоэффективное оборудование для обработки и ремонта бурильных труб, буровых штанг, резьбовых муфт сцепления и т. д.
| Артикул | Единица измерения | QK1313 | QK1319 | QK1322 | | |
| Ручное управление | Ручное управление | Гидравлический | Ручное управление | Гидравлический | | |
| Производительность | Откидная Станина | мм | 630/800 | 630/800 | 630/800 | |
| Откидная Поперечного Суппорта | мм | 340/520 | 340/520 | 340/520 | | |
| Расстояние Между Центрами | мм | 1000-6000 | 1000-6000 | 1000-6000 | | |
| Диапазон Трубной Резьбы | мм | 30-126 | 50-193 | 50-220 | | |
| Ширина Направляющей | мм | 550 | 550 | 550 | | |
| Макс. Грузоподъемность | T | 3 | 3 | 3 | | |
| Шпиндель | Скос Отверстия Шпинделя | мм | 130 | 206 | 206 | |
| Насадка шпинделя | - | VF.3 Ступени | VF.4 Ступени | Hyd 4 Ступени | VF.4 Ступени | Hyd 4 Ступени |
| Диапазон Частоты Вращения Шпинделя | об/мин | 30-800 | 20-600 | 20-600 | | |
| Зажимной Патрон | мм | Φ400 3-кулачковая ручная | Φ500 3-Кулачковый с Ручным Управлением | Φ500 3-Кулачковый с Ручным Управлением |
| Револьверная Головка | Револьверная Головка/Резцедержатель | - | 4-Позиционная Револьверная Головка с Чпу | 4-Позиционная Револьверная Головка с Чпу | 4-Позиционная Револьверная Головка с Чпу |
| Размер Хвостовика Инструмента | мм | 32×32 | 32×32 | 32×32 | | |
| Механизм Подачи | Перемещение По Оси X | мм | 320/420 | 320/420 | 320/420 | |
| Перемещение По Оси Z | мм | 1000-6000 | 1000-6000 | 1000-6000 | | |
| Быстрое Перемещение По Оси X | мм/мин | 4000 | 4000 | 4000 | | |
| Быстрое Перемещение По Оси Z | мм/мин | 6000 | 6000 | 6000 | | |
| Задняя Бабка | Диаметр Пиноли Задней Бабки | мм | Φ100 | Φ100 | Φ100 | |
| Скос Пиноли Задней Бабки | - | МТ5/МТ6 | МТ5/МТ6 | МТ5/МТ6 | | |
| Перемещение Пиноли Задней Бабки | мм | 250 | 250 | 250 | | |
| Двигатель | Двигатель Основного Шпинделя | кВ | 11 | 11 | 11 | |
| Двигатель с Насосом Подачи Сож | кВ | 0,25 | 0,25 | 0,25 | | |
| Размер | Ширина×Высота | мм | 1800×1850 | 1880×1850 | 1880×1850 |
| Длина | мм | 3300-8300 | 3300-8300 | 3300-8300 | | |
| Вес | Масса Нетто | T | 04.авг | 4,6-8,6 | 4,7-8,7 | |
| Обратите внимание: длина станины станка может быть изменена в соответствии с реальными потребностями в работе, станок на этой странице может выбрать поворотный центр конструкции с прямым приводом серводвигателя с осью C. |
● Большое отверстие шпинделя и двойной зажимной патрон обеспечивают обработку труб большого диаметра.
●Цельная станина из высокопрочного железа обеспечивает жесткость и прочность конструкции.
●Ультразвуковая частотная закалка направляющих обеспечивает хорошую износостойкость.
●Контактные поверхности каретки и направляющих используют Turcite B для поддержания точности.
1. Контроллер Сименс
2. револьверная головка с ЧПУ
3. Автоматическая смазка
4. Насос охлаждающей жидкости
5. Полущит
Дополнительная Комплектация
1. Контроллер ЧПУ Fanuc или другой марки
2. Быстросменный резцедержатель
3. Гидравлическая турель или турель Power
4. Пневматический патрон
5. Гидравлическая задняя бабка
6. Пневматический ограничитель положения
7. Рука наладки инструмента
8. Полный щит
