Описание:

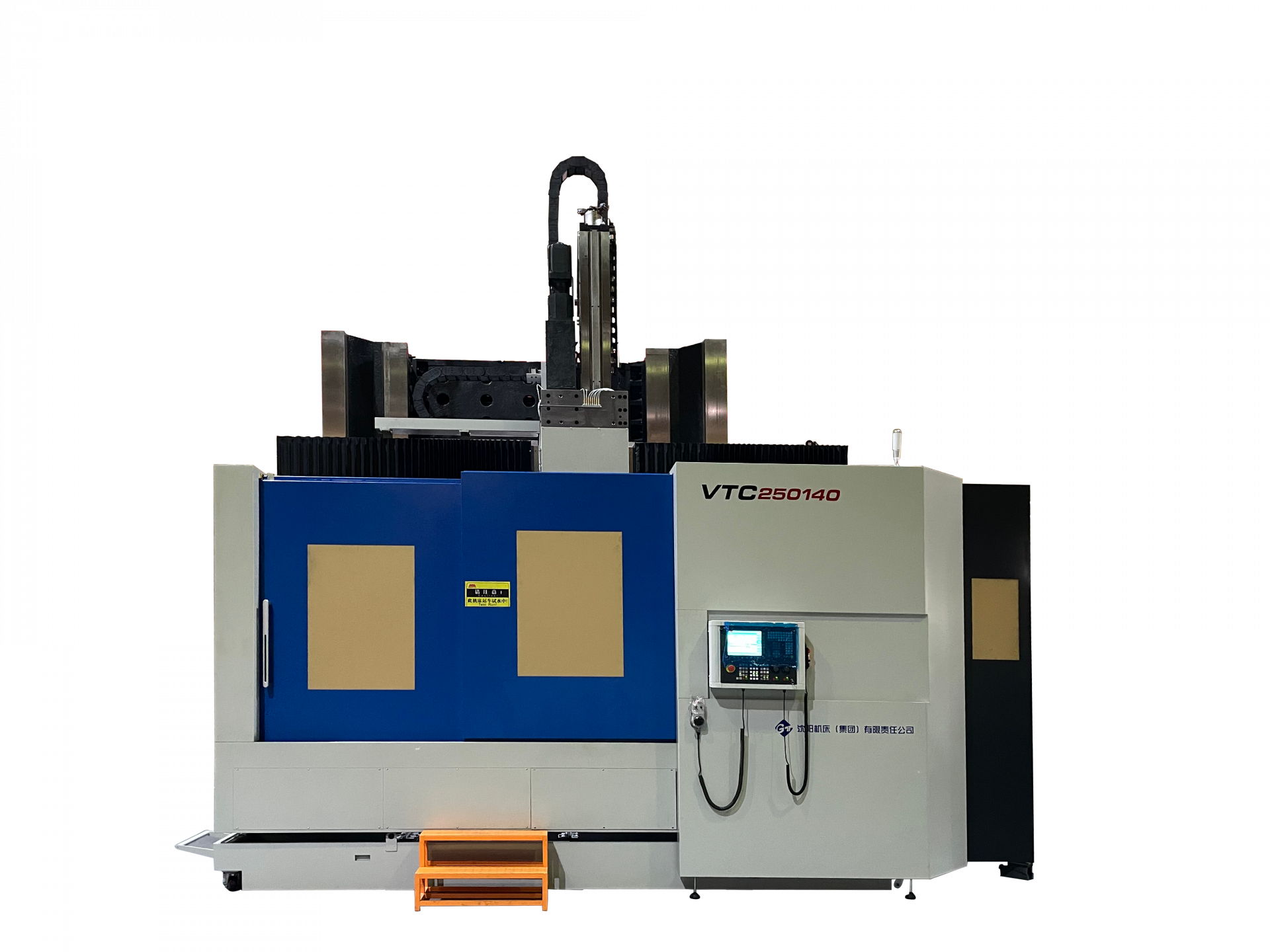

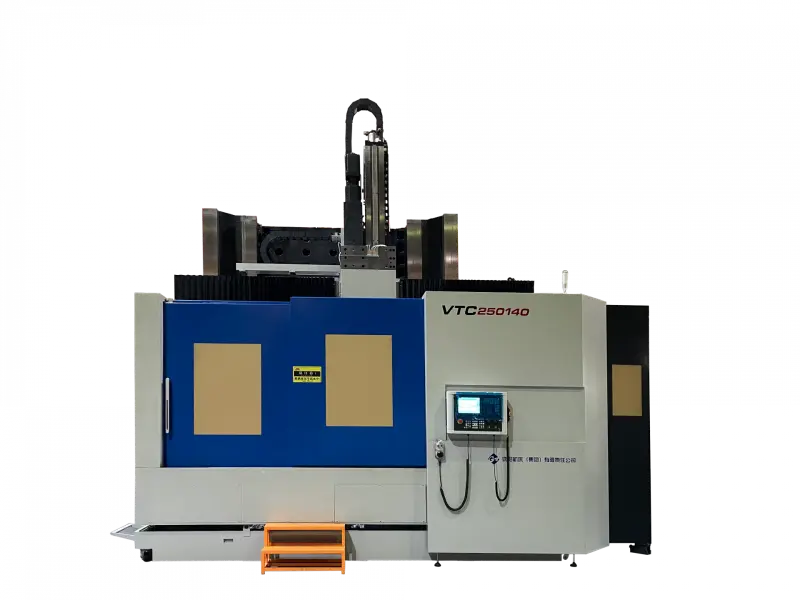

Вертикальный токарный станок с ЧПУ VTC250140 - это продукт нового поколения, разработанный полностью независимо на основе полного усвоения и поглощения передовых зарубежных технологий и сочетания с выгодной технологией вертикального токарного станка с ЧПУ от Shenyang Machine Tool (Group) Co.
Вертикальный токарный станок VTC250140 в основном используется для механической обработки таких отраслей, как общее машиностроение, насосы и клапаны, железнодорожный транспорт, паровые турбины, подшипники, машиностроение, ветроэнергетика и т. д., для обработки различных крупных деталей с высокой точностью, многих процессов и сложных форм.Использование этого станка позволяет сэкономить технологическое оборудование, сократить цикл подготовки производства, обеспечить качество обработки деталей и повысить эффективность производства.
Станок можно использовать для токарной обработки наружных окружностей, внутренних отверстий, торцов и других вращающихся поверхностей за один зажим.Общая компоновка станка состоит из двойных колонн и верхних балок с фиксированным порталом и подъемной траверсой на колоннах.
| Артикул | Единица измерения | ВТК250140 |
| Основной параметр | Диаметр верстака | mm | 2000 |
| Диапазон внешних челюстей верстака | mm | 560-1760 |
| Диапазон внутренней челюсти верстака | mm | 710-1950 |
| Макс. диаметр колебания | mm | φ2500 | |
| Max. Диаметр Заготовки | mm | φ2500 | |
| Макс.вес заготовки | Kg | 16000 | |
| Макс.высота заготовки | mm | 2000 | |
| Макс.крутящий момент верстака | Н．м | 35000 | |
| Макс.скорость верстака | об/мин | 150 | |
| Мощность главного двигателя с преобразованием частоты | kW | 55 | |
| Пиноль задней бабки | Размер сечения тела рамы | mm | 240×240 |
| перемещение по оси X | mm | -50～+2150 |
| Перемещение по оси Z | mm | 1400 | |
| Скорость Подачи | Диапазон скорости подачи при резке | мм/мин | 1-1000 |
| Скорость ускоренного перемещения по оси X | мм/мин | 8000 | |
| Скорость быстрого перемещения по оси Z | мм/мин | 10000 | |
| Инструмент | Размеры хвостовика токарного инструмента | mm | 40х40 |
| Макс.сила резания инструмента | kN | 30 | |
| Луч | Подъемное движение | mm | 1400 |
| Скорость подъема | мм/мин | 300 | |
| Расстояние между позициями | mm | 200 | |
| Подъемное устройство | 7 передач и 8 положений |
| Метод позиционирования | Гидравлический установочный штифт |
| Метод инструкции по позиционированию | Инструкция М-функции |
| Вес Машины | Kg | 40000 | |
| Общая электрическая мощность | кВА | 125 | |
| Округлость обрабатываемой детали | mm | 0,01 | |
| Постоянство обрабатываемого диаметра | mm | 0,02（при длине измерения 300） |
| Плоскостность обрабатываемой детали | mm | 0,03/Ф1000 |
| Шероховатость обрабатываемой детали | μm | Ra1.6 | |
| μm | Дуговая поверхность, коническая поверхность Ra3.2 |
| Точность Позиционирования | ось X | mm | 0,025/1000 (0,02/1000 опциональный замкнутый контур) |
| ось Z | mm | 0,025/1000 (0,02/1000 опциональный замкнутый контур) |
| Повторяемость | ось X | mm | 0,008 |
| ось Z | mm | 0,008 | |
