Пилы в комплект станка не входят.

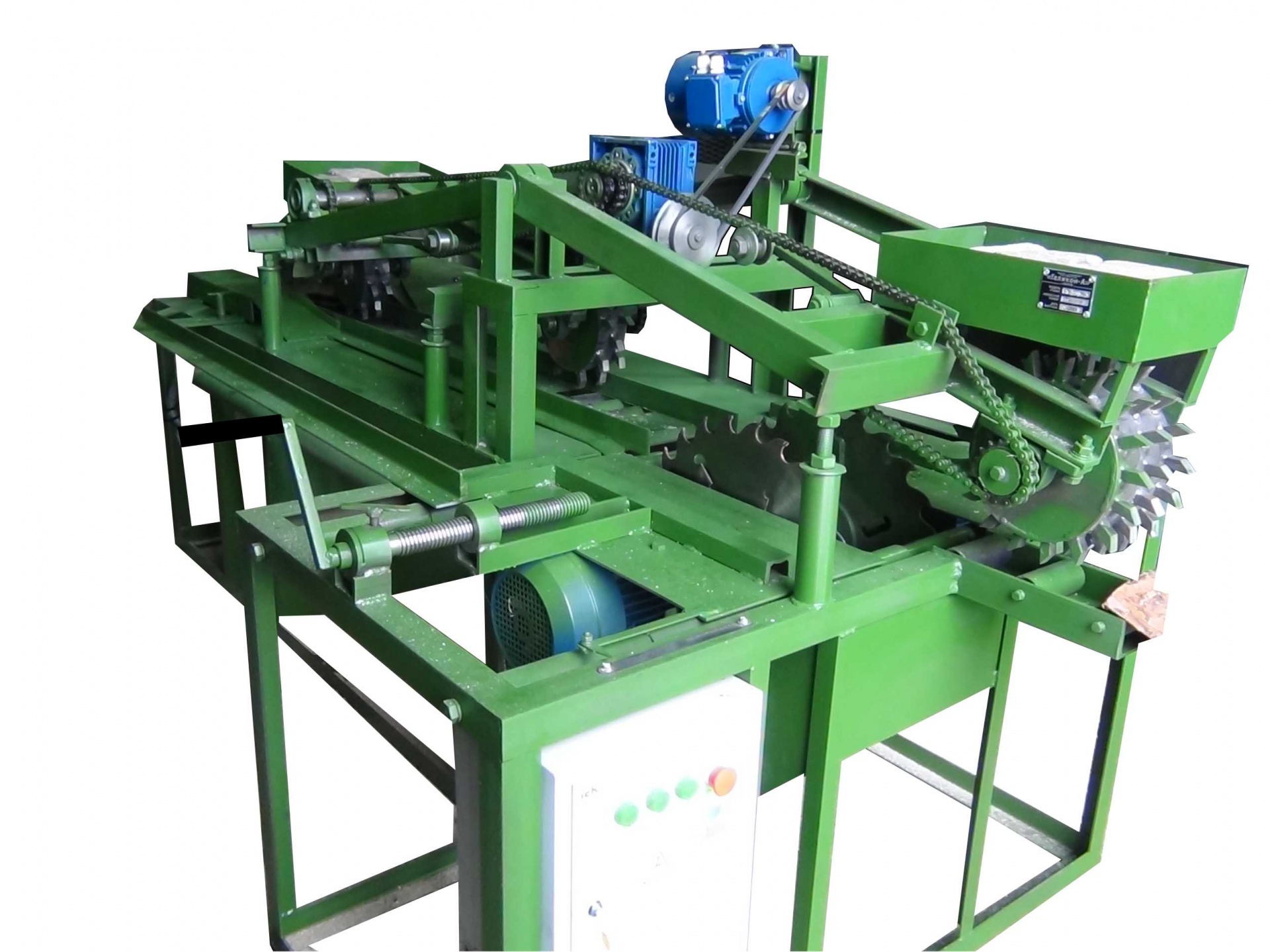

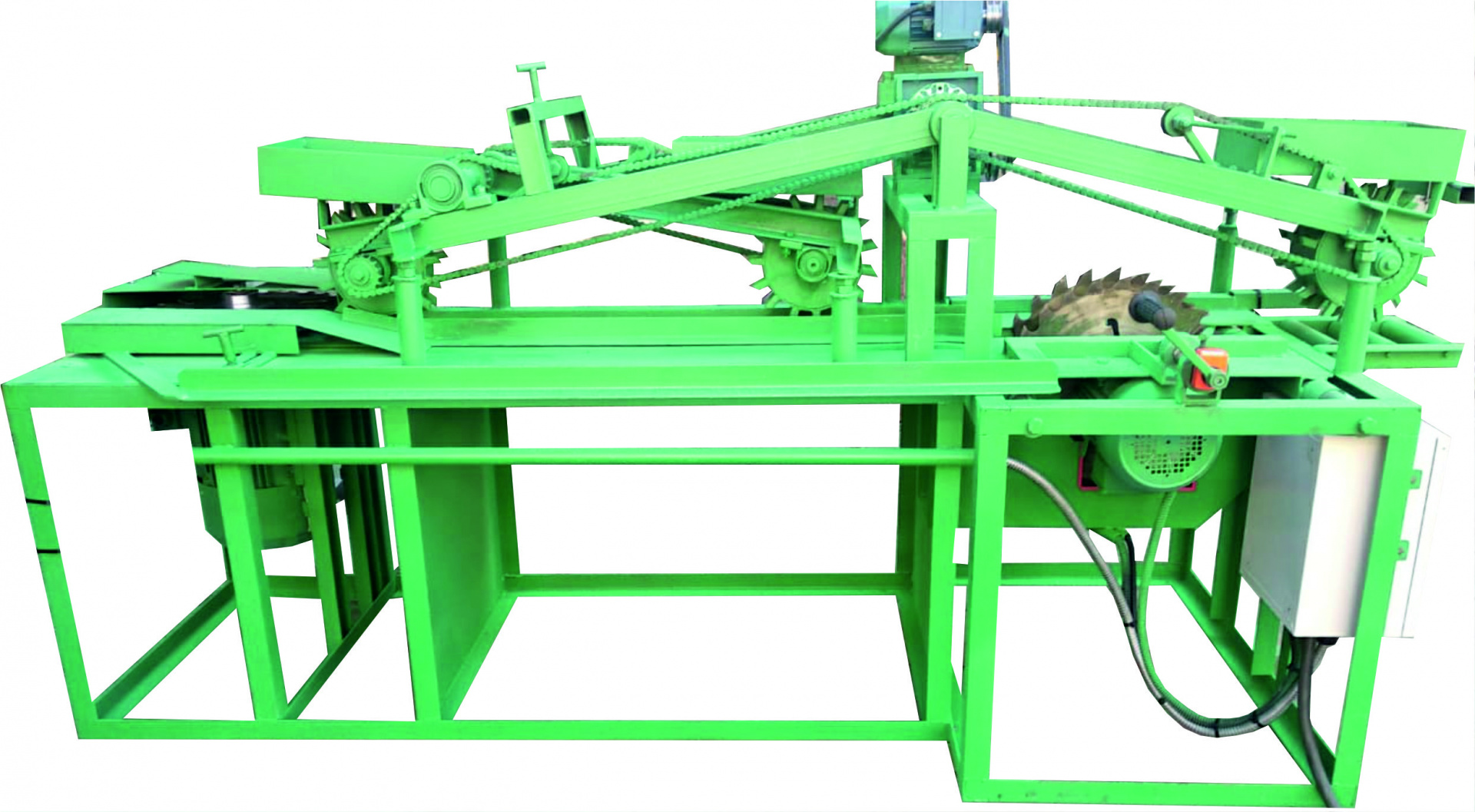

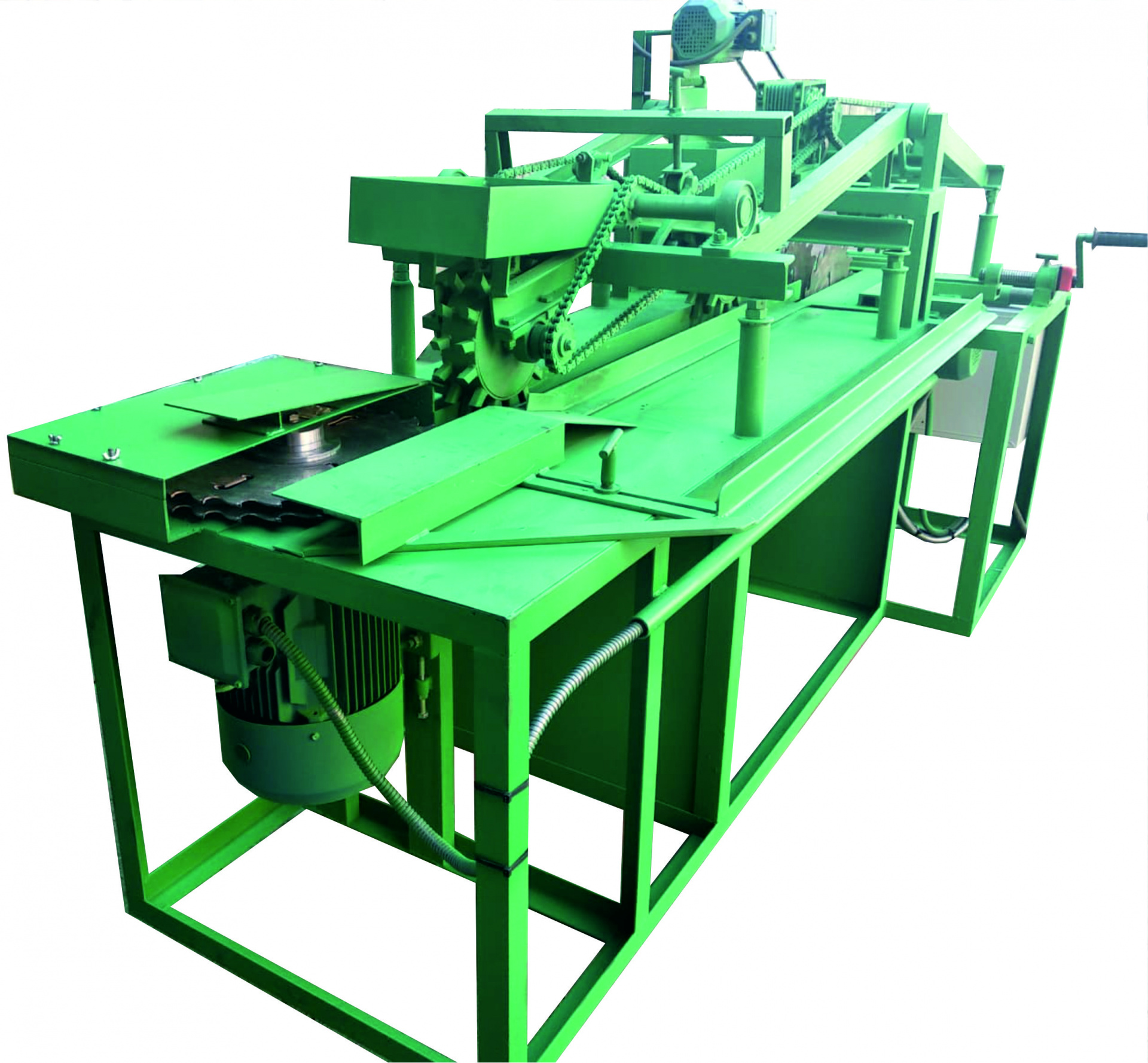

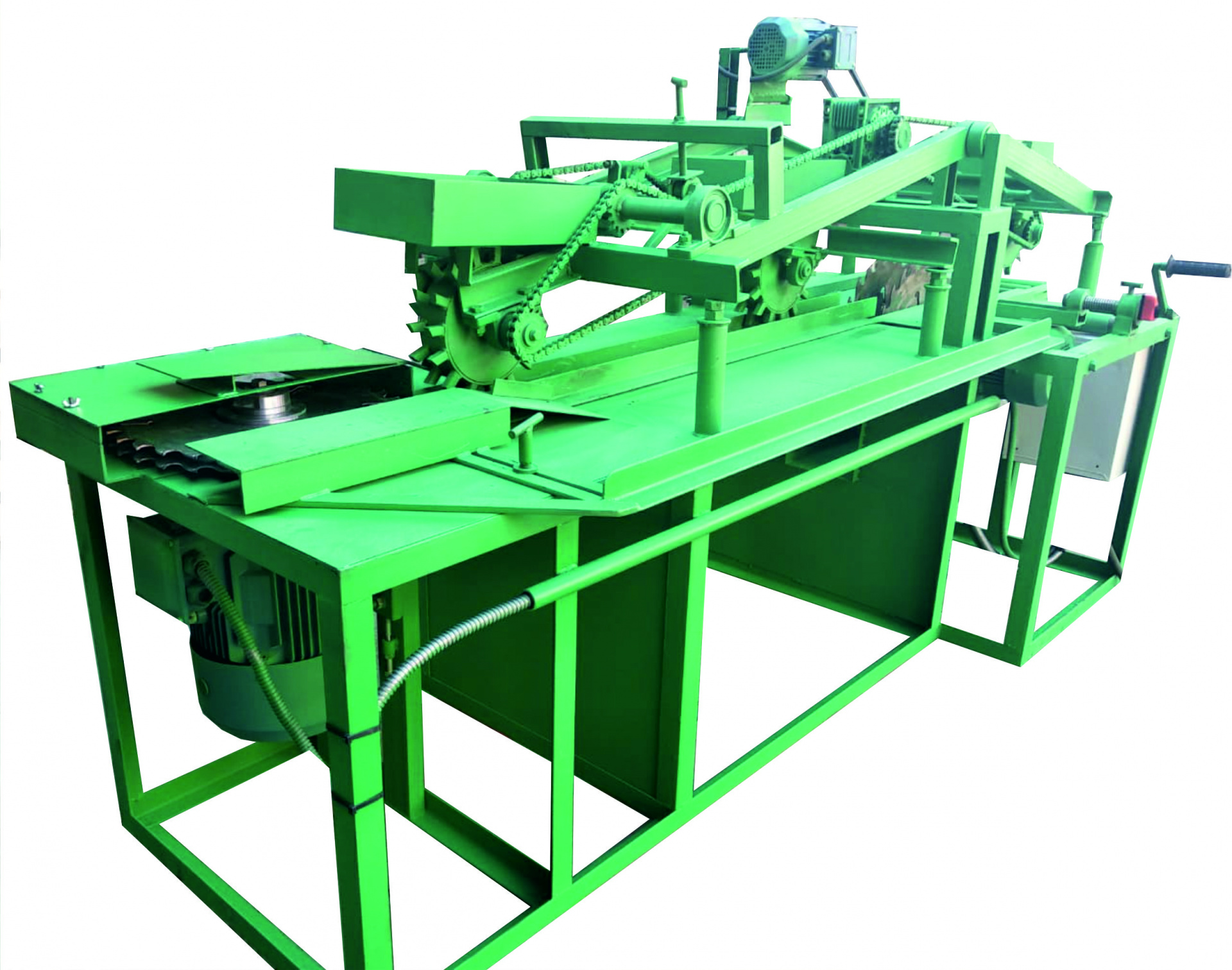

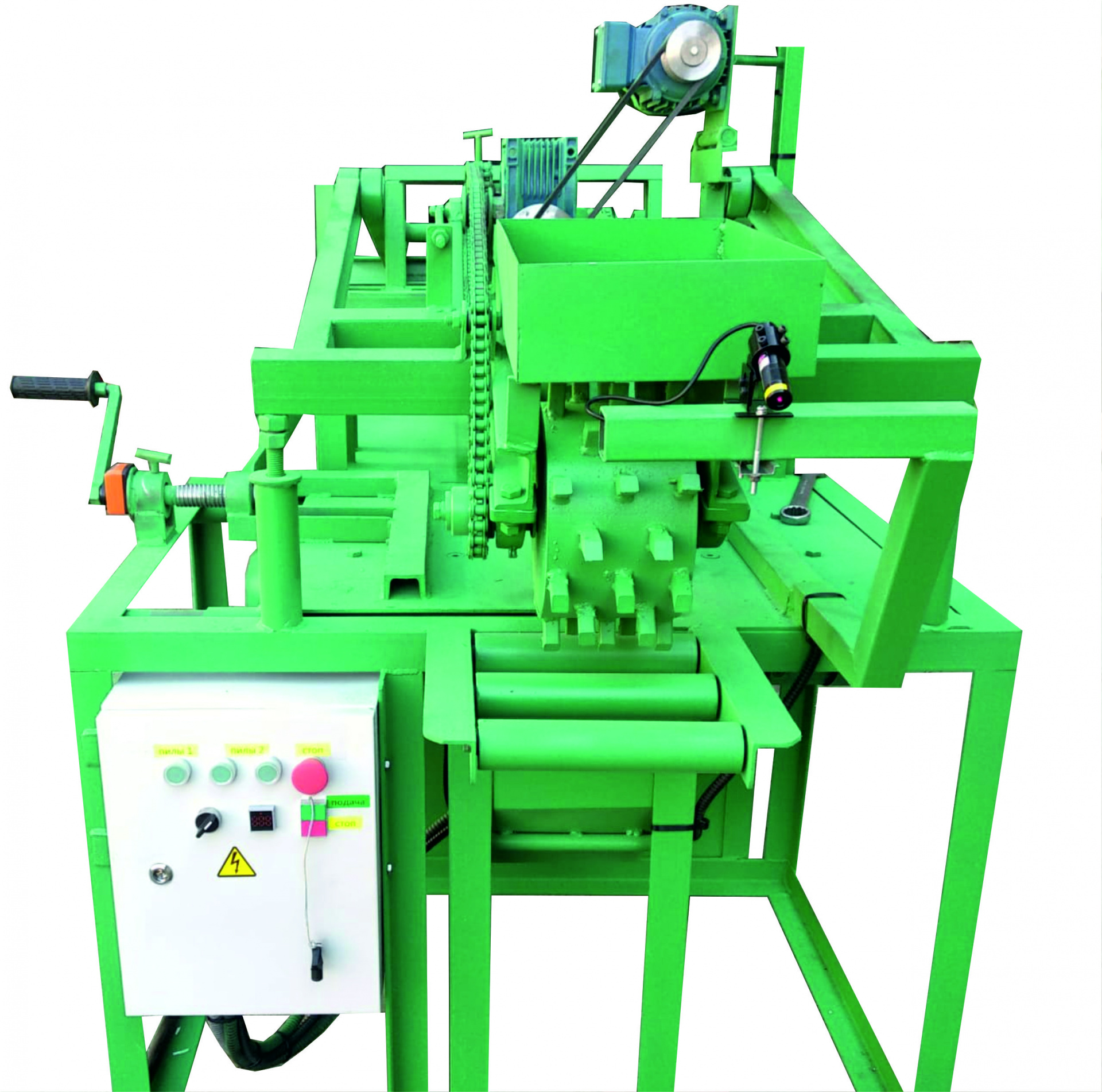

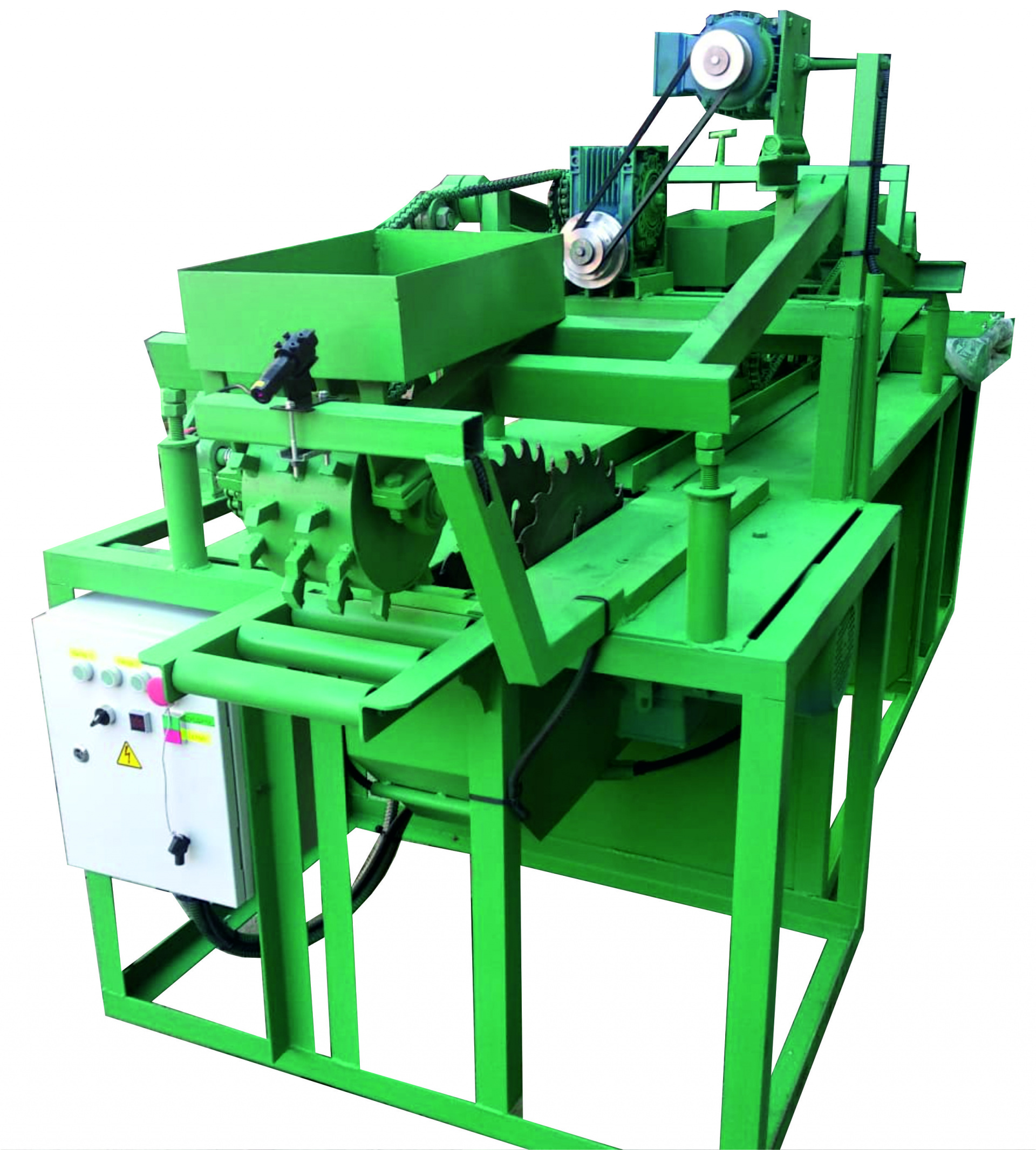

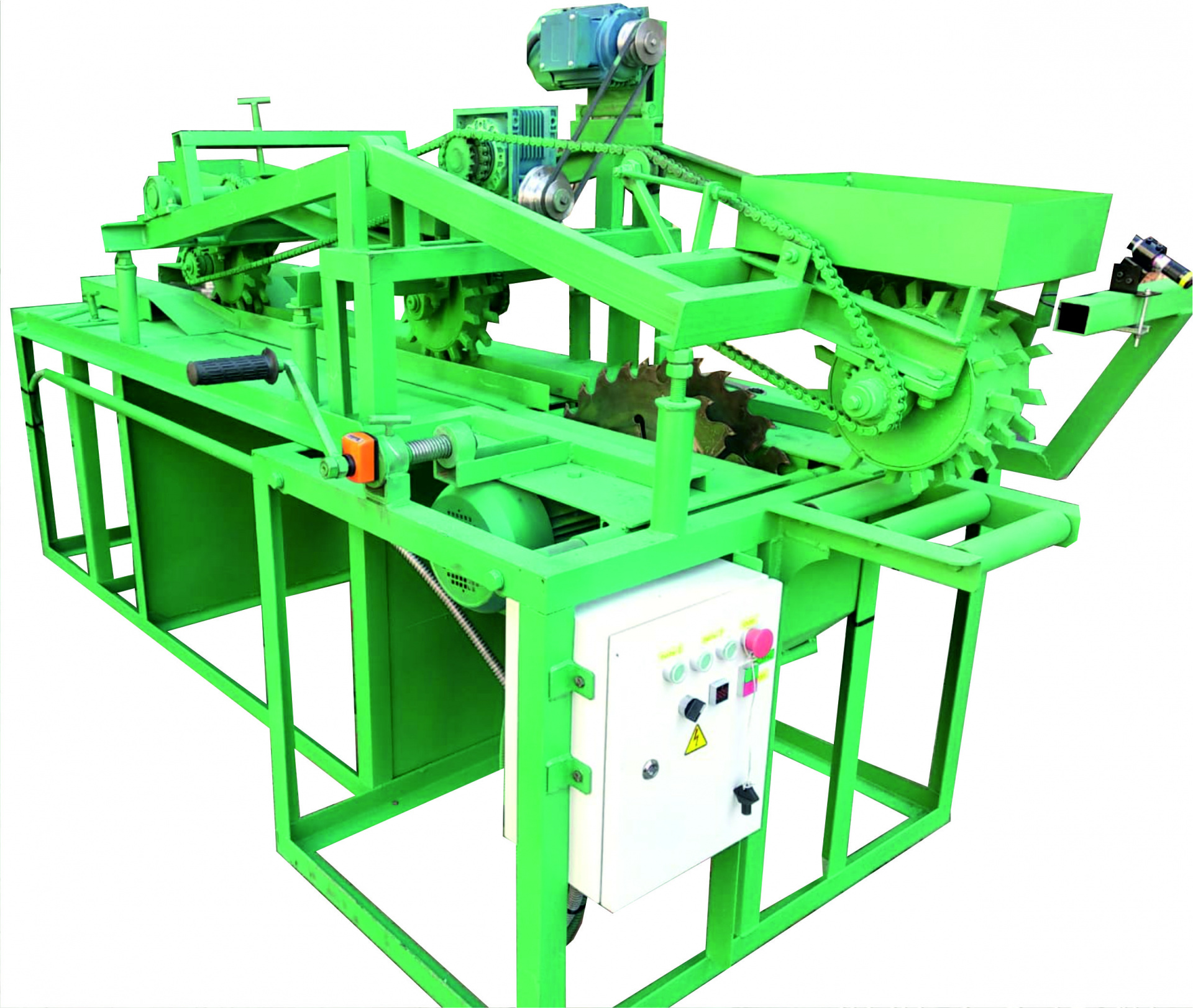

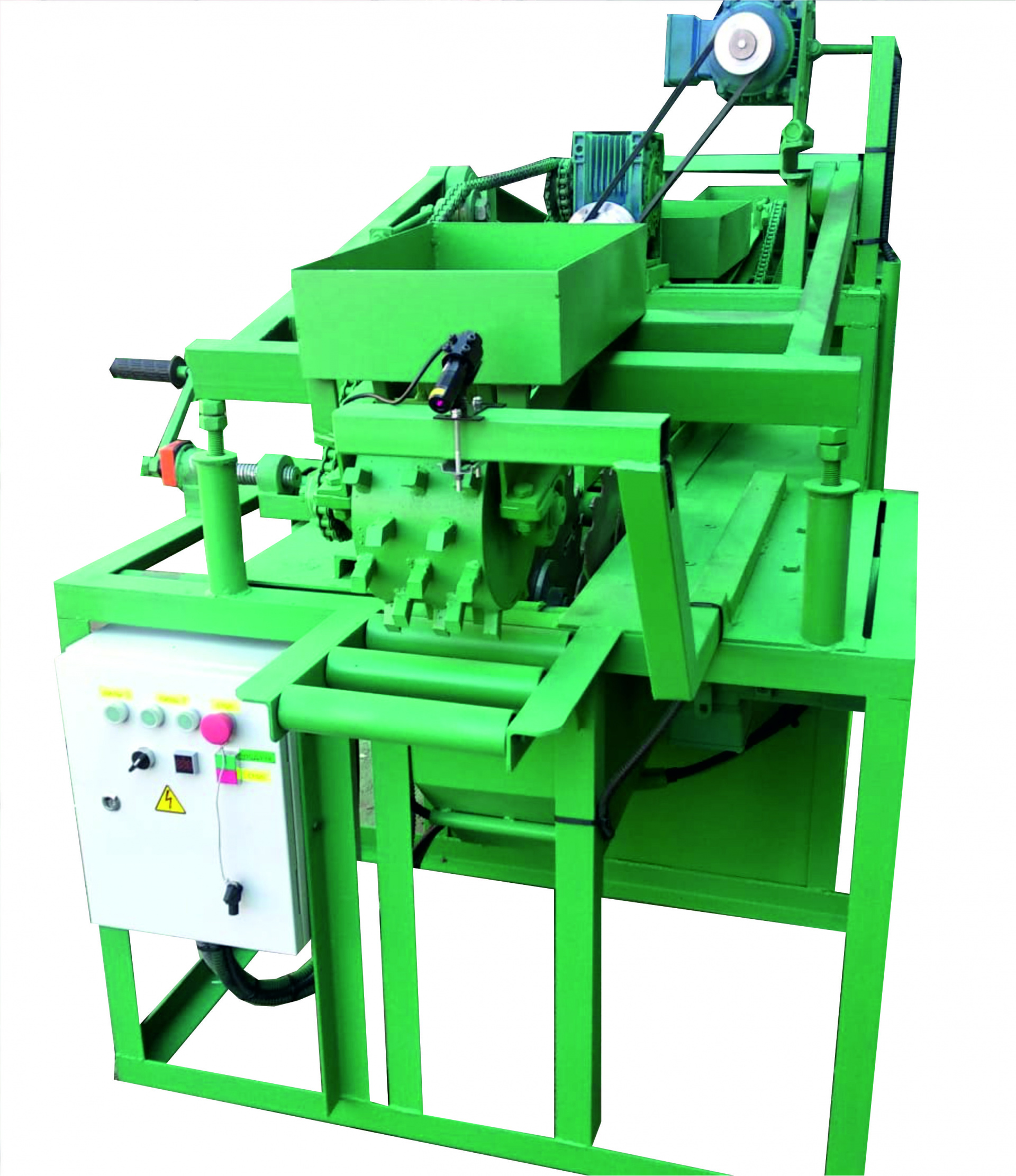

Станок применяется для переработки горбыля и получения из него обрезной доски. Обрезание кромок и горизонтальное деление горбыля производится в автоматическом режиме за один проход без необходимости привлечения дополнительного обслуживающего персонала.
Имеется возможность установки двух пильных дисков на шпиндель, который распускает горбыль на доски в горизонтальном положении, при этом увеличивается эффективность и скорость обработки горбыля.
Четырехпильный станок обладает следующими преимуществами:
- универсальная конструкция с тремя приводными вальцами гарантирует надежную подачу горбыля через станок;

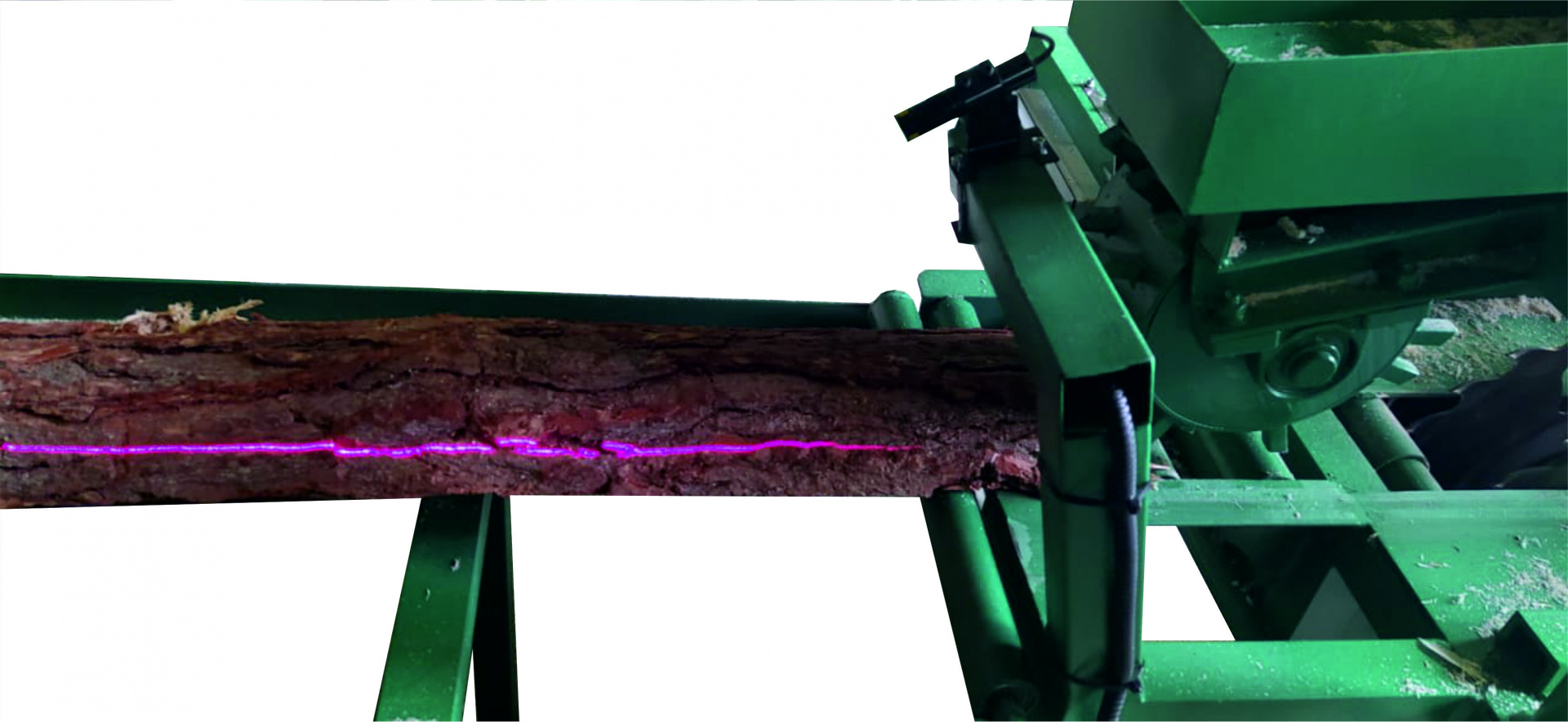

- прижим горбыля осуществляется любым подручным грузом и надёжно удерживает горбыль в зоне обрезки кромок;
- на выходе из станка получается обрезная доска, имеющая четыре обработанные стороны;
- получаемая доска отличается высоким качеством распила и точностью заданных размеров.
Размеры обрабатываемого материала - ширина заготовки, мм
- высота заготовки, мм
|
100-450
до 150
|
Ширина обработанного материала, мм |
210
80
|
Высота обработанного материала, мм |
50
16
|
Длина обработанного материала, мм |
7000
1200
|
| Скорость резания, м/с, не менее | 75 |
| Номинальная скорость подачи, м/мин | 4-6 |
| Количество пил, шт. не более | 4 |
Диаметр пил, мм - вертикальные пилы
- горизонтальная пила
|
500
630
|
Номинальный диаметр посадочной шейки под инструмент, мм - вертикальные пилы
- горизонтальные пилы
|
50
80
|
| Номинальное расстояние от пола до рабочей поверхности, мм | 800 |
| Норма обслуживания, чел. | 2 |
Габаритные размеры, мм, не более - длина, мм
- ширина, мм
- высота, мм
|
3000
1650
1650
|
| Масса станка, кг, не более | 730 |
| Род тока питающей сети | переменный |
| Частота тока,Гц | 50 |
| Используемое напряжение, В | 380 |
| Редуктор червячный | NRW-0.75\60 |
| Количество электродвигателей, шт | 4 |
Электродвигатель привода горизонтальных пил - номинальная мощность, кВт
- номинальная частота вращения, об/мин.
|
22
1450
|
Электродвигатель привода вертикальных пил - номинальная мощность, кВт
- номинальная частота вращения, об/мин.
|
7,5
2950
|
Электродвигатель привода подачи (подающих вальцов) - номинальная мощность, кВт
- номинальная частота вращения, об/мин.
|
1,1
1000
|
| Суммарная мощность электродвигателей, кВт | 38,1 |
* При диаметре пил 630 мм
