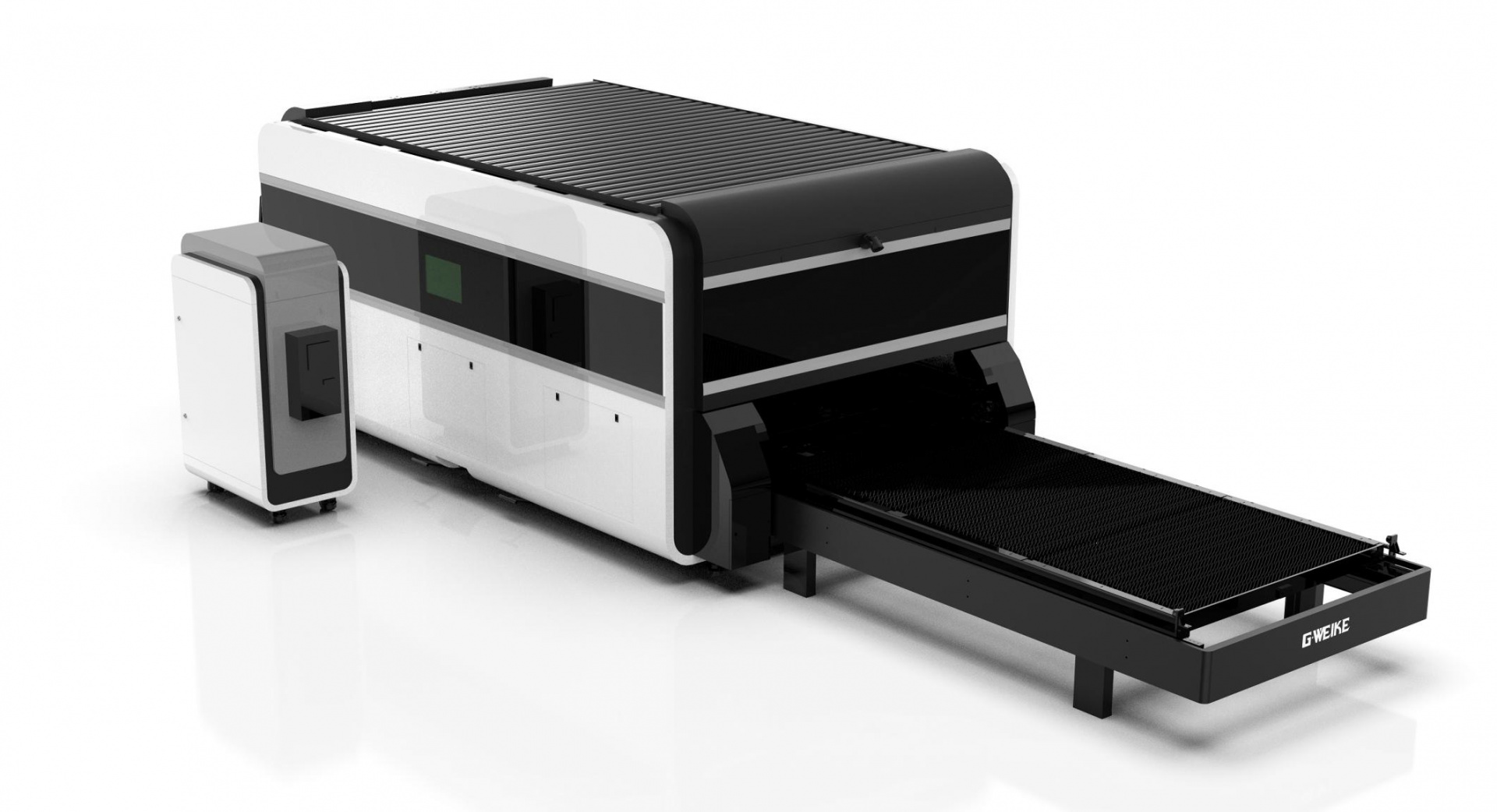

Оптоволоконный лазерный металлорежущий станок со сменным столом и защитным кабинетом LF3015GA

Особенности:

   Данный станок оснащен двумя столами, когда обрабатывают металл на одном столе, на другом столе можно погрузить и разгрузить материалы. Оба стола поменяются местами за 15 секунд, что улучшит производительность.

   Для изготовления станины производили термическую обработку при 600 ℃, охлаждение в печи в течении 24 часов, чистовую обработку продольно-фрезерным станком с подвижным порталом, прецизионную сварку под защитой СО2, что обеспечивает работу станка продолжительностью 20 лет.

   Ось X изготовлена из авиационного алюминия, его формование выполняется прессом 4300 т. Его прочность сильнее, потому что используется авиа-алюминий прочностью категорией T6. T6 - это самый прочный и жесткий алюминий. Кроме этого, еще сделали обработку оксидирования.

   Портал из авиационного алюминия имеет много преимуществ, таких как хорошая вязкость, малый вес, коррозионная стойкость, антиокислительная, низкая плотность и значительно увеличивают скорость обработки.

   Данный станок очень быстро и эффективно вырезает тонкие листы. Скорость резки металла составляет десятки метров в минуту.

   Для трансмиссии используются импортные направляющие Hiwin/DTX (35мм) и оригинальные Тайваньские зубчатые рейки YYC/Apex. Для привода используются оригинальные серводвигатели Inovance. Холостая скорость составляет 100 м/мин.

   Данный станок комплектуется отдельным управляющим шкафом, что защищает электроэлементы от пыли и увеличивает продолжительность их эксплуатации. Позади шкафа есть кондиционер, это защищает электроэлементы от повреждения из-за низкой температуры зимой или высокой температуры летом.

   Применение:

   Данный станок в основном используется для резки нержавеющей стали, углеродистой стали, оцинкованного листа, электролитической пластины, латуни, алюминиевого листа, марганцевой стали, различных легированных листов, редкого металла и других материалов.

   Технические характеристики

Модель: оптоволоконный лазерный режущий станок со сменным столом LF3015GA

Лазерный источник: Raycus/MAX

Выходная мощность лазера: 6кВт

Макс. толщина резки: 25 мм - углеродистая сталь

                                     14 мм – нержавеющая сталь

                                     12 мм - алюминий

Лазерная режущая голова: Raytools с автофокусом

Качество лучей: < 0.373 mrad

Рабочая среда лазера: ND:YVO4

Длина волны лазера: 1060 нанаметров

Площадь резки: 3000 * 1500 мм

Макс. холостая скорость: 100 м/мин

Точность повторного позиционирования: ± 0.02 мм/м

Электрическое питание: 380В/50Гц

Приводная система: сервопривода

На осях серводвигатель: Inovance

Оригинальные Тайваньские зубчатые рейки YYC/Apex + линейные направляющие HIWIN/DTX

Контрольная программа (ЧПУ): Cypсut Shanghai

Водяное охлаждение: охладитель S&A/Tongfei

Чиллер: S&A/Tongfei/Hanli

Редуктор: Motoreducer (Франция)

Вспомогательный газ: кислород, азот и сжатый воздух

Габаритный размер: 8850*2850*2310 мм

Вес: 6500 кг
