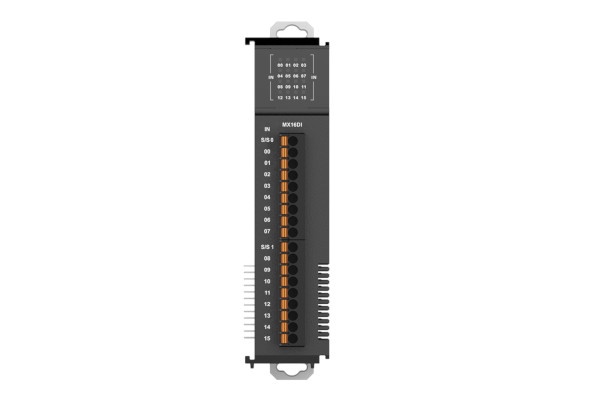

MX16DI, Модуль дискретного ввода для контроллеров MX300, 16DI, 24 В= MX16DI.
16-канальный модуль ввода дискретных сигналов для программируемого контроллера автоматизации серии MX300
MX16DI может подключаться к локальной шине расширения процессорного модуля MX300 или к станции R2EC EtherCAT для удаленного ввода
- Схема подключения входов NPN или PNP
- Две потенциально связанные группы по 8 входов
- Частота опроса входов – 1 кГц
ТАБЛИЦА ХАРАКТЕРИСТИК MX16DI
| Характеристика | Значение |
| Число входных каналов | 16 |
| Входное напряжение | 24 В= (-15%...+20%) |
| Номинальный входной ток | 5 мА |
| Тип входа | NPN/PNP |
| Число потенциально связанных групп | Две группы по 8 входов, изолированных друг от друга |
| Входное сопротивление | 4,7 кОм |
| Напряжение/ток включения | Больше 15 В=/1,5 мА |
| Напряжение/ток выключения | Меньше 5 В=/1 мА |
| Частота опроса входов | 1 кГц |
| Ток потребления модуля | 29 мА (24 В=) |
| Задержка срабатывания | 20 мкс/50 мкс при включении/выключении |
| Защиты | Оптронная гальваническая изоляция между входными каналами и внутренней шиной |
| Индикация состояния входов | Один светодиод для каждого входа |
| Подключение внешних цепей | Два съемных клеммных блока с пружинными зажимами |
| Монтаж | На DIN-рейку |
| Ширина | 25,9 мм |
| Глубина | 111,9 мм |
| Высота | 101,5 мм |
