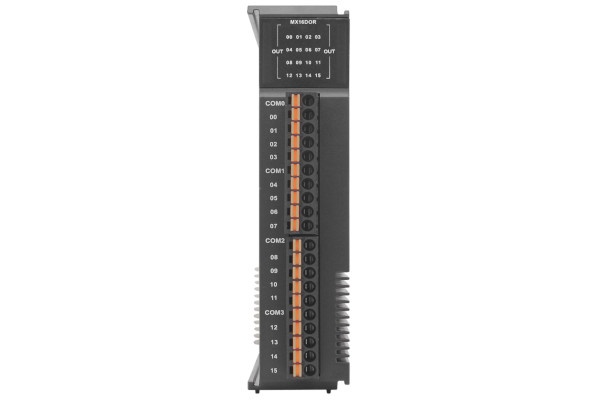

Модуль дискретного вывода для контроллеров MX300, 16DO (реле), 24 В= MX16DOR.
16-канальный модуль вывода дискретных сигналов с релейными ключами для программируемого контроллера автоматизации серии MX300
MX16DOR может подключаться к локальной шине расширения процессорного модуля MX300 или к станции R2EC EtherCAT для удаленного вывода
- Нагрузочная способность – 2 А/канал при напряжении 220 В~ или 24 В=
- Четыре потенциально связанные группы по 4 выхода
- Максимальная частота обновления выходов – 1 Гц
ТАБЛИЦА ХАРАКТЕРИСТИК MX16DOR
| Характеристика | Значение |
| Число выходных каналов | 16 |
| Выходное напряжение | 220 В~ или 24 В= |
| Максимальный ток нагрузки | 2 А/канал |
| Тип выхода | Релейный |
| Число переключений реле | Для индуктивной нагрузки: 20000 при напряжении 24 В= и токе 2А
Для резистивной нагрузки: 100000 при напряжении 24 В=/220 В~ и токе 2А |
| Число потенциально связанных групп | Четыре группы по 4 выхода, изолированных друг от друга |
| Частота обновления выходов | 1 Гц |
| Ток потребления модуля | 125 мА (24 В=) |
| Задержка срабатывания | 15 мс/15 мс при включении/выключении |
| Индикация состояния выходов | Один светодиод для каждого выхода |
| Подключение внешних цепей | Два съемных клеммных блока с пружинными зажимами |
| Монтаж | На DIN-рейку |
| Ширина | 25,9 мм |
| Глубина | 112,6 мм |
| Высота | 101,5 мм |
