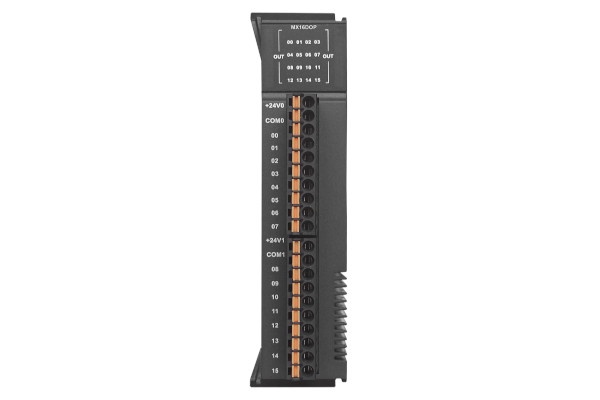

MX16DOP, Модуль дискретного вывода для контроллеров MX300, 16DO (PNP), 24 В= MX16DOP.
16-канальный модуль вывода дискретных сигналов с транзисторными ключами типа PNP для программируемого контроллера автоматизации серии MX300
MX16DOP может подключаться к локальной шине расширения процессорного модуля MX300 или к станции R2EC EtherCAT для удаленного вывода
- Нагрузочная способность – до 0,5 А/канал (24 В=)
- Две потенциально связанные группы по 8 выходов
- Частота обновления выходов – 1 кГц
ТАБЛИЦА ХАРАКТЕРИСТИК MX16DOP
| Характеристика | Значение |
| Число выходных каналов | 16 |
| Выходное напряжение | 5…24 В= |
| Максимальный ток нагрузки | 500 мА/канал
2,4 А/группа |
| Тип выхода | PNP |
| Число потенциально связанных групп | Две группы по 8 выходов, изолированных друг от друга |
| Частота обновления выходов | 1 кГц |
| Ток потребления модуля | 137 мА (24 В=) |
| Задержка срабатывания | 15 мкс/40 мкс при включении/выключении |
| Защиты | • Оптронная гальваническая изоляция между выходными каналами и внутренней шиной
• От короткого замыкания
• От перегрузка по току |
| Индикация состояния выходов | Один светодиод для каждого выхода |
| Подключение внешних цепей | Два съемных клеммных блока с пружинными зажимами |
| Монтаж | На DIN-рейку |
| Ширина | 25,9 мм |
| Глубина | 111,9 мм |
| Высота | 101,5 мм |
