Двухвальный бетоносмеситель предназначен для приготовления высокооднородных подвижных, жестких и сверх жёстких бетонных смесей на тяжелых и легких заполнителях, а также строительных растворов. Двухвальные бетоносмесители применяются на бетонных заводах и на открытых строительных площадках.

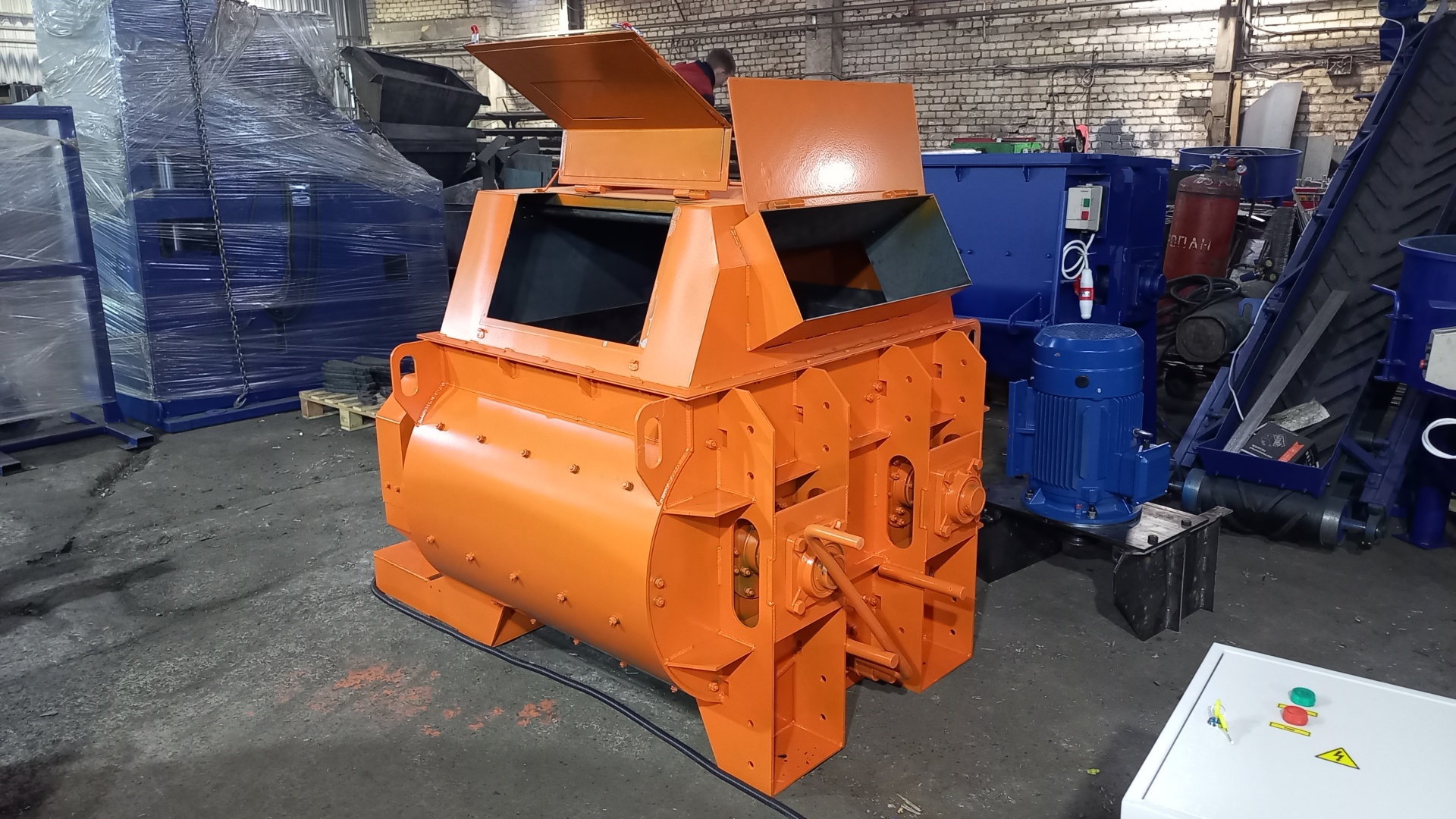

Устройство двухвального бетоносмесителя

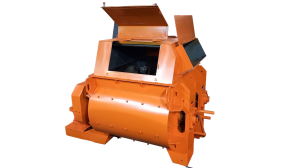

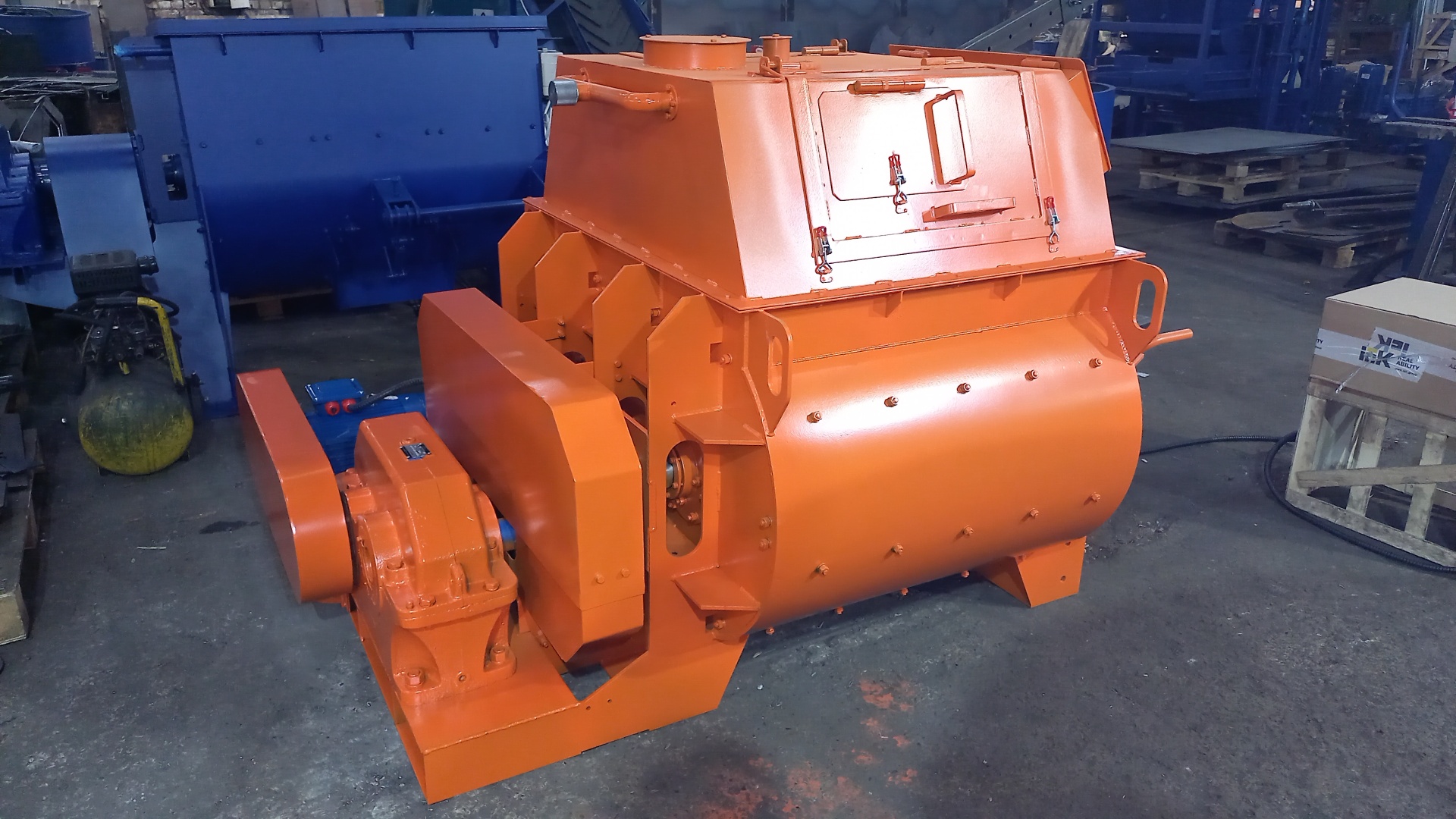

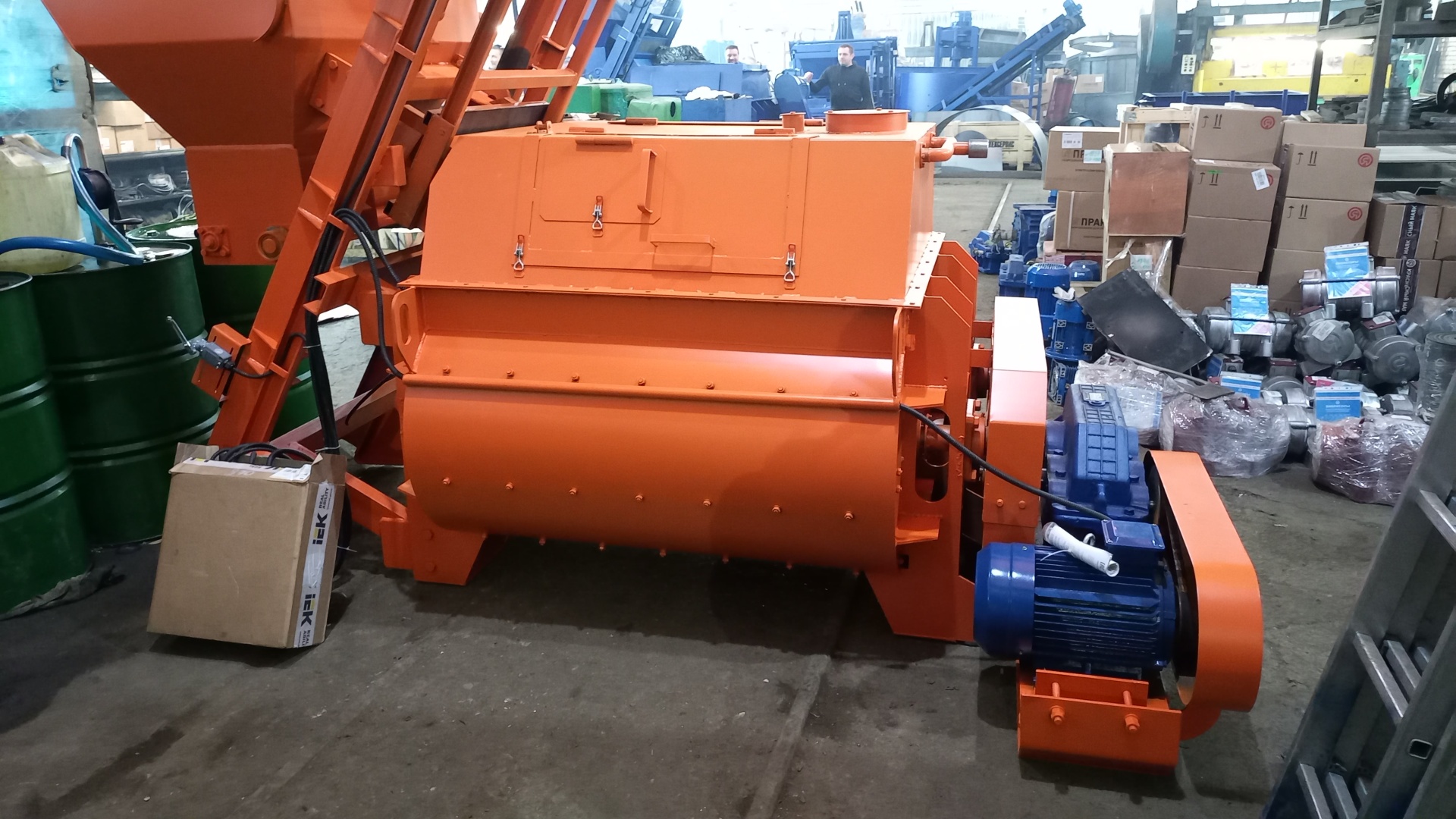

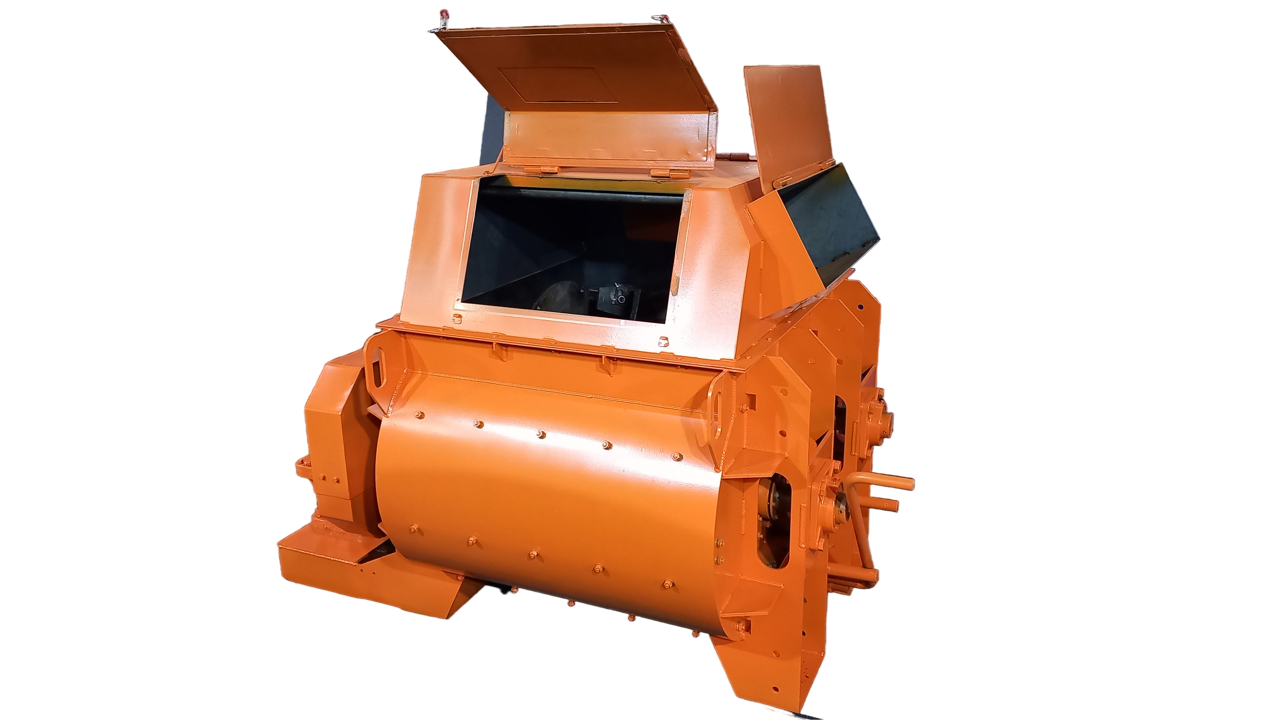

Двухвальный бетоносмеситель состоит из неподвижного сварного корпуса, внутри которого размещен смешивающий механизм, состоящий из двух горизонтально расположенных валов, с закрепленными на них лопатками и скребковыми лопастями.

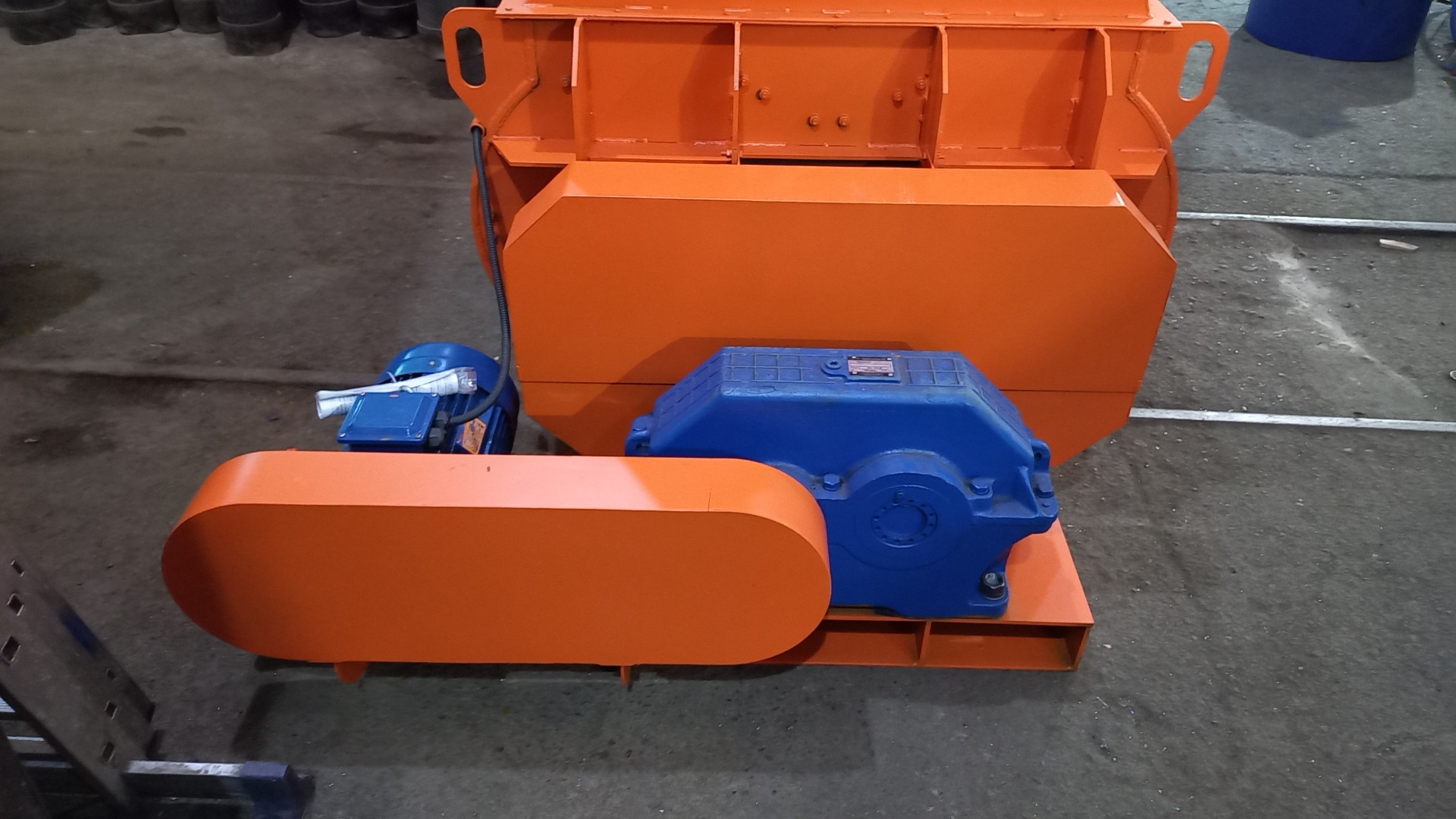

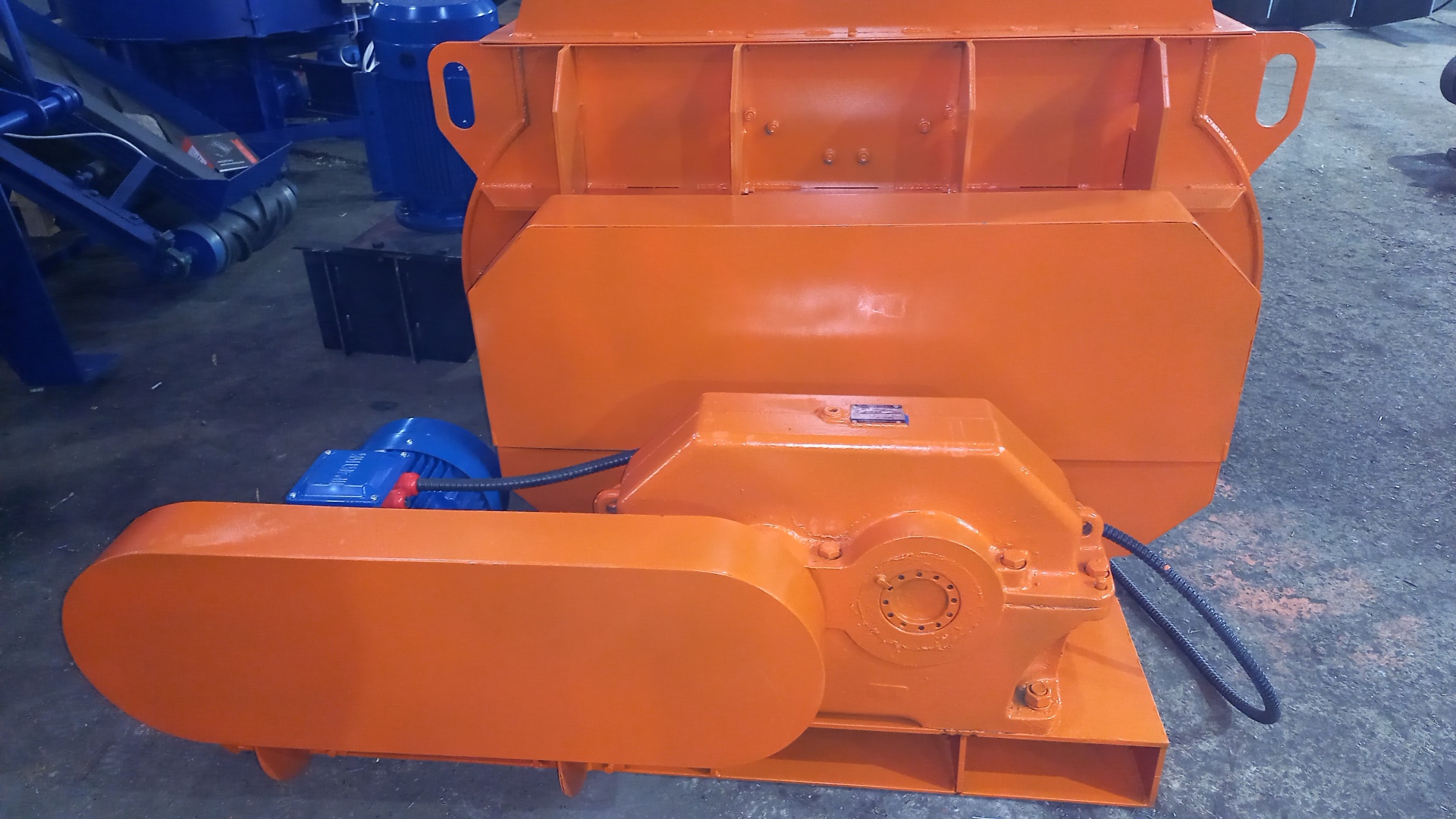

Привод осуществляется от электродвигателя через закрытую кожухом ременную передачу на редуктор, передающий крутящий момент на смесительные валы.
Выгрузка готовой смеси производится через окно в днище корпуса, закрываемое затвором.

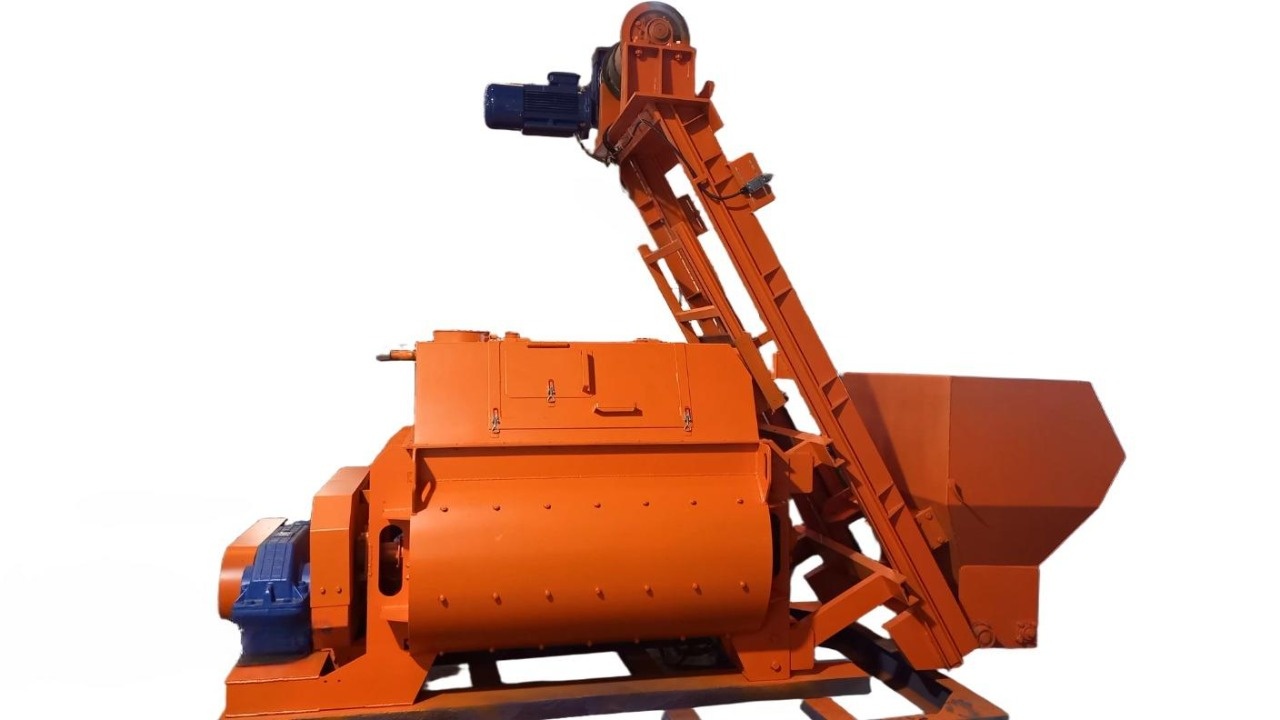

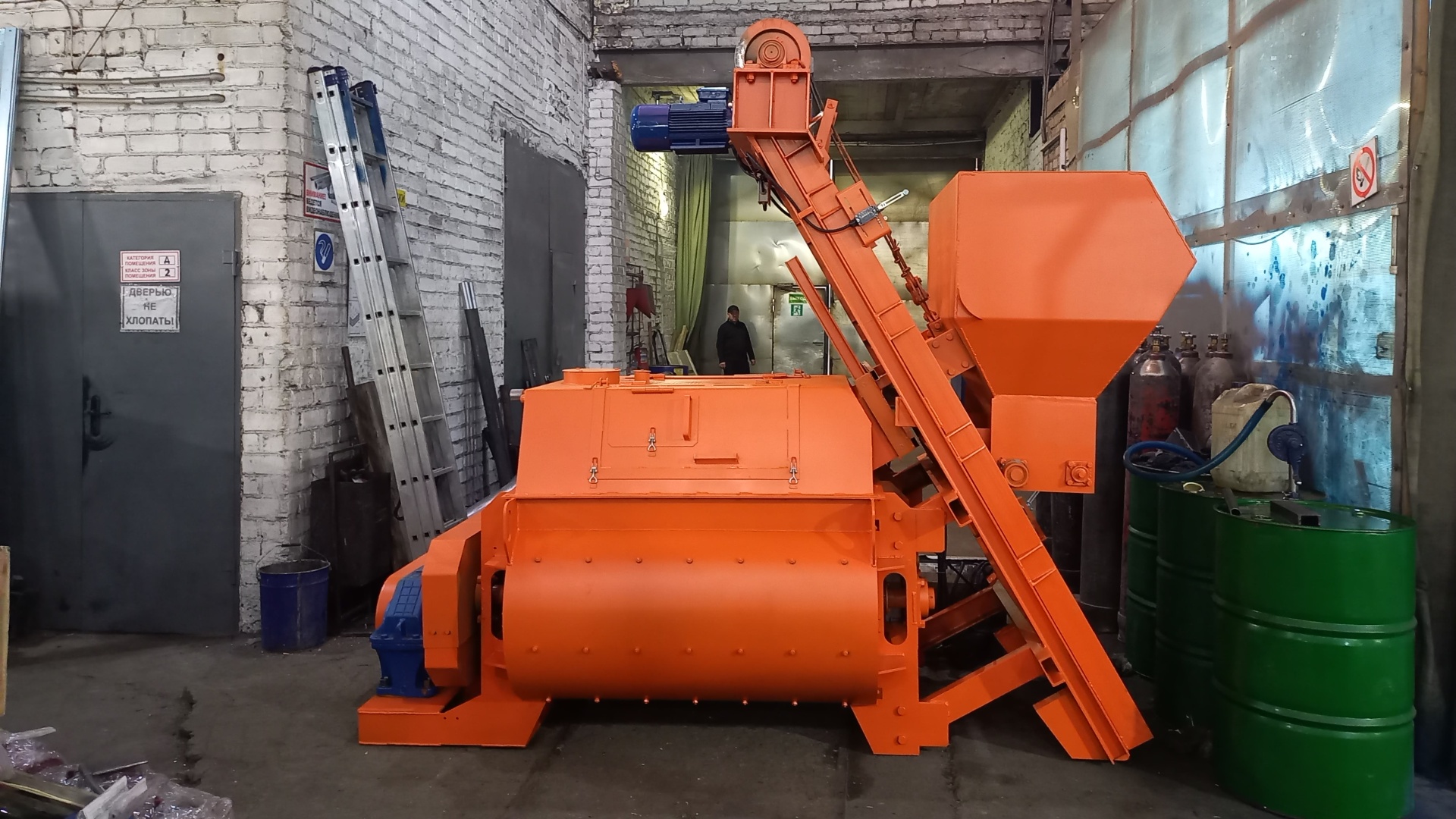

Загрузка составляющих бетонную смесь материалов, осуществляется загрузочным устройством, состоящим из скипа со скиповыми направляющими и лебедки, работающей от электродвигателя. Механизм подъема снабжен может быть оснащён регулятором для плавной работы.
Также загрузку инертных можно осуществлять с помощью ленточного конвейера.
Водопитание осуществляется от водопроводной сети с помощью водяного насоса.
Пусковое электрооборудование и защита расположены в силовом шкафу. Питание осуществляется от силовой сети 380В, а цепи управления от 220В.
Смеситель оборудован противопыльным кожухом.
Для наблюдения за состоянием лопастей имеется смотровой люк.
Чистка внутренней полости корпуса и лопастей производится водой.
Также двухвальный бетоносмеситель может быть снабжён системой смазки подшипников и устройством равномерного распределения воды.
Принцип работы двухвального бетоносмесителя
Двухвальный смеситель очень удобен в работе. Составляющие смеси подаются в скип бетоносмесителя, после загрузки смесь с помощью лебедки скипового подъемника или ленточного конвейера поднимаются наверх и загружаются в корпус бетоносмесителя при вращающихся валах. Во время перемешивания смеси через систему водопитания подается вода в необходимом объеме. Происходит перемешивание компонентов смеси. Время перемешивания смеси от 15 секунд (в зависимости от перемешиваемых компонентов и необходимой степени однородности смеси). Качество перемешанной смеси проверяется при открытии затвора бетоносмесителя. После выгрузки смеси, цикл повторяется.
| Технические характеристики двухвального бетоносмесителя БП-2Г-1000/1200/1500 | |||
|---|---|---|---|
| Характеристика | БП-2Г-1000 | БП-2Г-1200 | БП-2Г-1500 |
| Объём бака, л. | 1000 | 1200 | 1500 |
| Объём смеси, не более л. | ≤750 | ≤800 | ≤1000 |
| Производительность, м. не более куб./час | ≤30 | ≤40 | ≤50 |
| Циклов в час | ≤50 | ≤50 | ≤50 |
| Установленная мощность, кВт | 18,5 | 30 | 37 |
| Параметры электросети, В/Гц | 380/50 | 380/50 | 380/50 |
| Время цикла, сек. | 60-120 | 60-120 | 60-120 |
| Время замеса, сек. | 30-72 | 30-72 | 30-72 |
| Частота вращения валов, об./мин. | 31 | 31 | 31 |
| Крупность наполнителя, мм | ≤40 | ≤70 | ≤70 |
| Характеристика смеси | Подвижные, жесткие, сверх жесткие | Подвижные, жесткие, сверх жесткие | Подвижные, жесткие, сверх жесткие |
| Габаритные размеры, мм | 3000х1750х2450 | 3130х2110х2180 | 3130х2110х2180 |
| Объём, м.куб | 12,86 | 12 | 12 |
| Масса не более, кг | 3900 | 4300 | 4500 |
| Привод выгрузного затвора | ручной | ручной | ручной |
| Технические характеристики двухвального бетоносмесителя БП-2Г-1000/1200/1500 | |||
|---|---|---|---|
| Характеристика | БП-2Г-1000 | БП-2Г-1200 | БП-2Г-1500 |
| Объём бака, л. | 1000 | 1200 | 1500 |
| Объём смеси, не более л. | ≤750 | ≤800 | ≤1000 |
| Производительность, м. не более куб./час | ≤30 | ≤40 | ≤50 |
| Циклов в час | ≤50 | ≤50 | ≤50 |
| Установленная мощность, кВт | 18,5 | 30 | 37 |
| Параметры электросети, В/Гц | 380/50 | 380/50 | 380/50 |
| Время цикла, сек. | 60-120 | 60-120 | 60-120 |
| Время замеса, сек. | 30-72 | 30-72 | 30-72 |
| Частота вращения валов, об./мин. | 31 | 31 | 31 |
| Крупность наполнителя, мм | ≤40 | ≤70 | ≤70 |
| Характеристика смеси | Подвижные, жесткие, сверх жесткие | Подвижные, жесткие, сверх жесткие | Подвижные, жесткие, сверх жесткие |
| Габаритные размеры, мм | 3000х1750х2450 | 3130х2110х2180 | 3130х2110х2180 |
| Объём, м.куб | 12,86 | 12 | 12 |
| Масса не более, кг | 3900 | 4300 | 4500 |
| Привод выгрузного затвора | ручной | ручной | ручной |
Позвоните сейчас и получите полные характеристики и коммерческое предложение!
