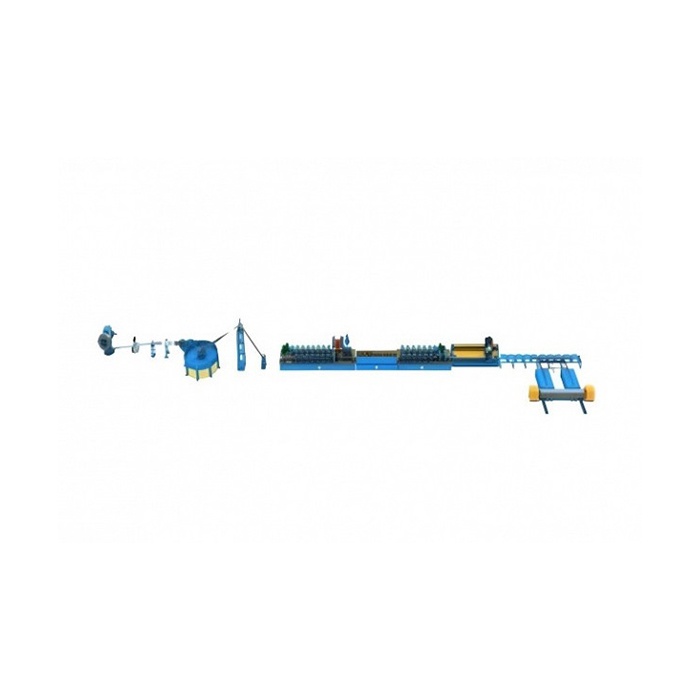

Линию для производства сварной трубы HF219

Характеристики:

• Размер продукции:
• Диаметры изготавливаемых труб: 220 / 168 мм
• Толщина стенки трубы: 1, 8 – 4, 5 мм
• Производительность: 20 – 50 м/мин
• Длина трубы: Регулируемая
• Общая мощность оборудования: 1 100 кВт
• Общий вес оборудования: 100 000 кг
• Занимаемое рабочее пространство механическими компонентами: 90 000 х 8 000 мм
• Занимаемое рабочее пространство электроприборами: 6 000 х 4 000 мм

Разматыватель:

• Тип: Гидравлический
• Внешний диаметр рулона: До 1 600 мм
• Внутренний диаметр рулона: 508 – 610 мм
• Высота загрузки рулона: 1 000 мм
• Грузоподъёмность: 13 000 кг

Горизонтальный накопитель:

• Диаметр накопителя: 7 000 мм
• Максимальная толщина обрабатываемого материала: До 6, 0 мм
• Максимальная допустимая ширина материала: 520 мм
• Грузоподъёмность: 15 000 кг
• Мощность: 18, 5 кВт
• Производительность: 160 м/мин

Комплекс формовочных валов:

• Схема чередующихся формующих роликов (Горизонтальный/вертикальный): 1/1, 2/2, 3/3, 4/4, 5/6, 5/7, 6/8, 7/9
• Количество контрольных выравнивающих валов под необходимый диаметр трубы: 6 горизонтальных, 6 вертикальных
• Способ передачи крутящего момента: Раздаточная коробка + редуктор + карданный вал на каждую секцию
• Мощность двигателя: 100 кВт (х2)
• Материал горизонтальных роликов: Сталь 42Crmo закалённая
• Диаметр горизонтальных роликов: 120 мм
• Материал вертикальных роликов: Сталь 40Cr закалённая
• Диаметр вертикальных роликов: 65 мм
• Тип сварочного аппарата: Высокочастотный индукционный сварочный аппарат
• Мощность сварочного аппарата: 500 кВт

Секция резки:

• Тип: Циркулярная отрезная летучая пила
• Диаметр обрабатываемых труб: 114 – 219 мм
• Максимальная толщина обрабатываемых труб: До 4, 5 мм
• Погрешность отрезаемой трубы: ±3 мм
• Суммарная мощность секции резки: 40, 5 кВт
• Размер пильного полотна: 450 х 140 х 3, 6 мм
• Линейная скорость секции резки: До 87 м/сек

Система управления:

• Тип: Промышленная компьютерная система управления
• Контроллер: PLC
