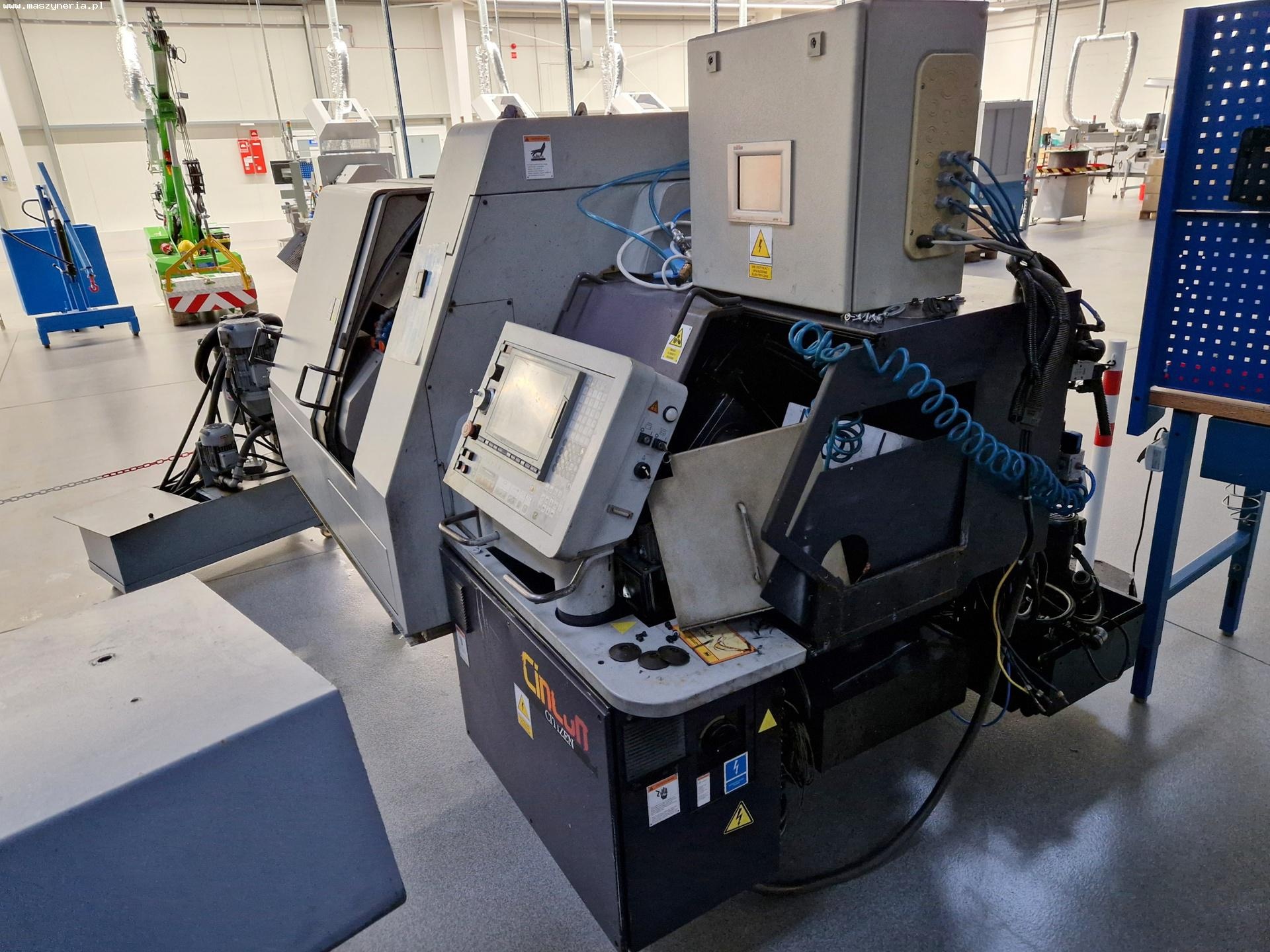

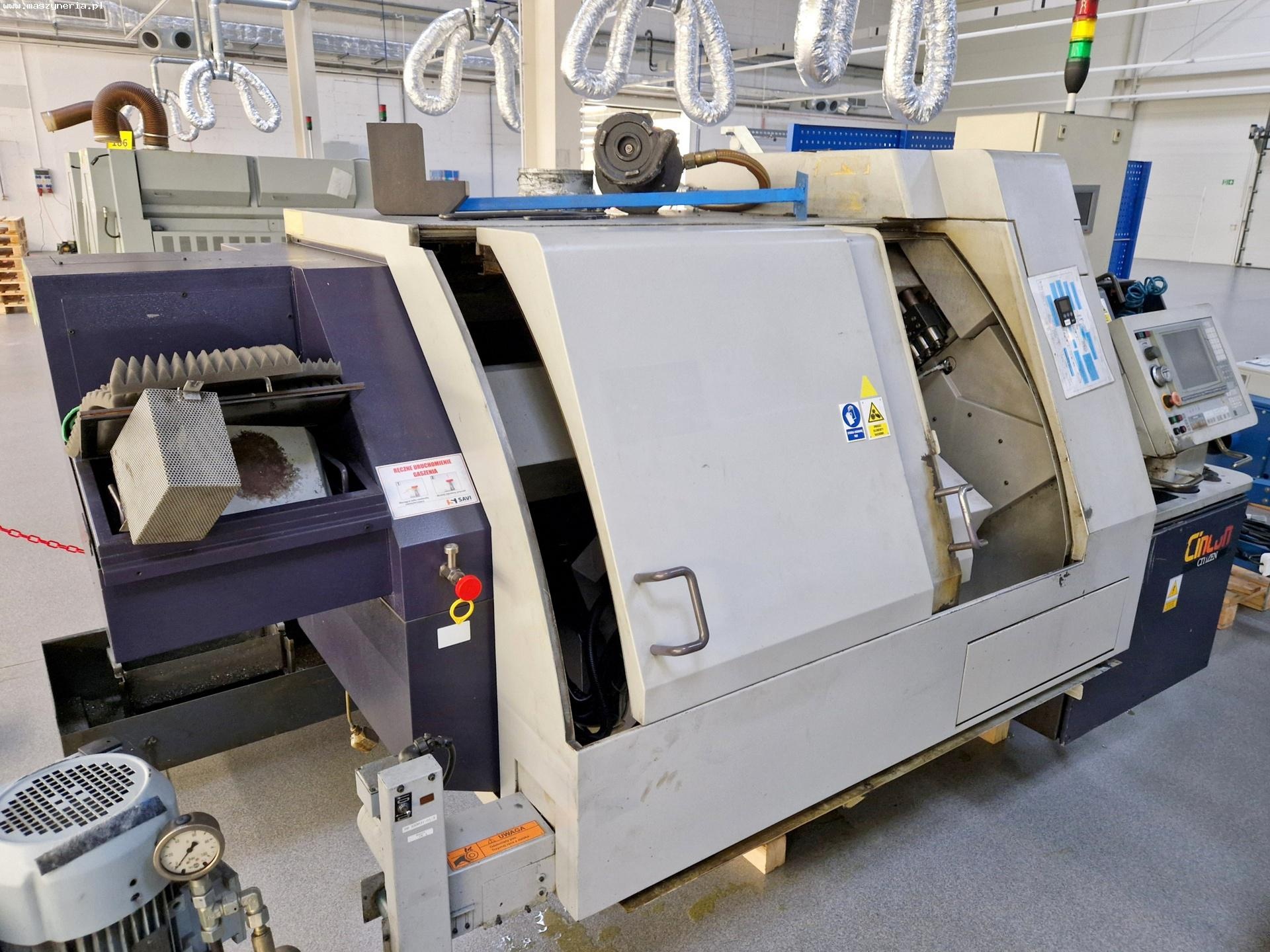

Токарный станок с ЧПУ CITIZEN CINCOM M32

Токарный станок с ЧПУ CITIZEN CINCOM M32 был создан в 2003 году в Японии компанией CITIZEN WATCH CO., LTD.

Технические характеристики токарного центра с ЧПУ CITIZEN CINCOM M32

Общие данные

• количество осей: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)
• подача по оси X1/X2/X3: 108/120/238 мм
• подача по оси Y1/Y2: 275/44 мм
• подача по оси Z1/Z2/Z3: 325/202/410 мм
• быстрое перемещение по всем осям: 20 м/мин
• длина прутка: 2500 мм
• высота центра: 1132 мм
• максимальное количество инструментов: 22 + α, из них:

— инструменты на станции 1: 5
— приводные инструменты на станции 1: 4
— инструменты на станции 2: 10 + α
— инструменты в подшпиндельном патроне: 3

• максимальные размеры инструмента:

— станция 1: 16 x 16 x 130 мм
— станция 2: 16 x 16 x 90 мм
— станция 2 (втулка): ⌀ 25,4 мм
— подшпиндельный патрон (гильза): ⌀ 25,4 мм

• максимальный диаметр инструмента, установленного во вращающемся патроне станции 1 (сверло и фреза с хвостовиком): 10 мм
• максимальный диаметр инструмента, устанавливаемого во вращающийся патрон станции 2:

— сверло и фреза с хвостовиком: 10 мм
— продольный резец: 60 x 15,875 мм; 63 x 16 мм
— боковая фреза: 60 x 25,4 мм; 63 x 22 мм
— периферийная фреза: 32 x 10 мм
— многоугольная фреза: 80 x 15,875 мм

• мощность двигателя привода направляющей втулки (10 мин/непрерывная работа): 1,5/0,75 кВт
• мощность серводвигателя инструментальной станции 1: 1 кВт
• мощность шпинделя инструментальной станции 2 (10 мин/непрерывная работа): 1,5/0,75 кВт
• мощность серводвигателя задней инструментальной станции: 0,75 кВт
• объем бака для охлаждающей жидкости: 170 л
• вес станка CITIZEN CINCOM M32: 3200 кг

Главный шпиндель

• максимальный диаметр вращения: 32 мм
• максимальная длина вращения: 320 мм
• мощность сверления (торцевая обработка): 12 мм
• возможность нарезания резьбы (торцевая обработка): M10
• скорость вращения: 200-8000 об/мин
• скорость вращения инструмента: 200-5000 об/мин
• изменение скорости: бесступенчатое, S + 4-значное числовое значение
• диаметр отверстия шпинделя: 36 мм
• индексация шпинделя: 1°
• индексация оси C: 0,001°
• мощность привода (15 мин/непрерывная работа): 7,5/3,7 кВт

Контршпиндель

• производительность сверления (обратная обработка): 10 мм
• возможность нарезания резьбы (обратная обработка): M8
• скорость вращения: 200-7000 об/мин
• скорость вращения инструмента: 200-5000 об/мин
• изменение скорости: бесступенчатое, S + 4-значное числовое значение
• максимальная длина выступания заготовки из подшпинделя: 65 мм
• максимальная длина заготовки при захвате передней стороны из подшпинделя: 145 мм
• максимальный диаметр патрона: 32 мм
• индексация шпинделя: 1°
• индексация оси C: 0,001°
• мощность привода (15 мин/непрерывная работа): 2,2/1,5 кВт

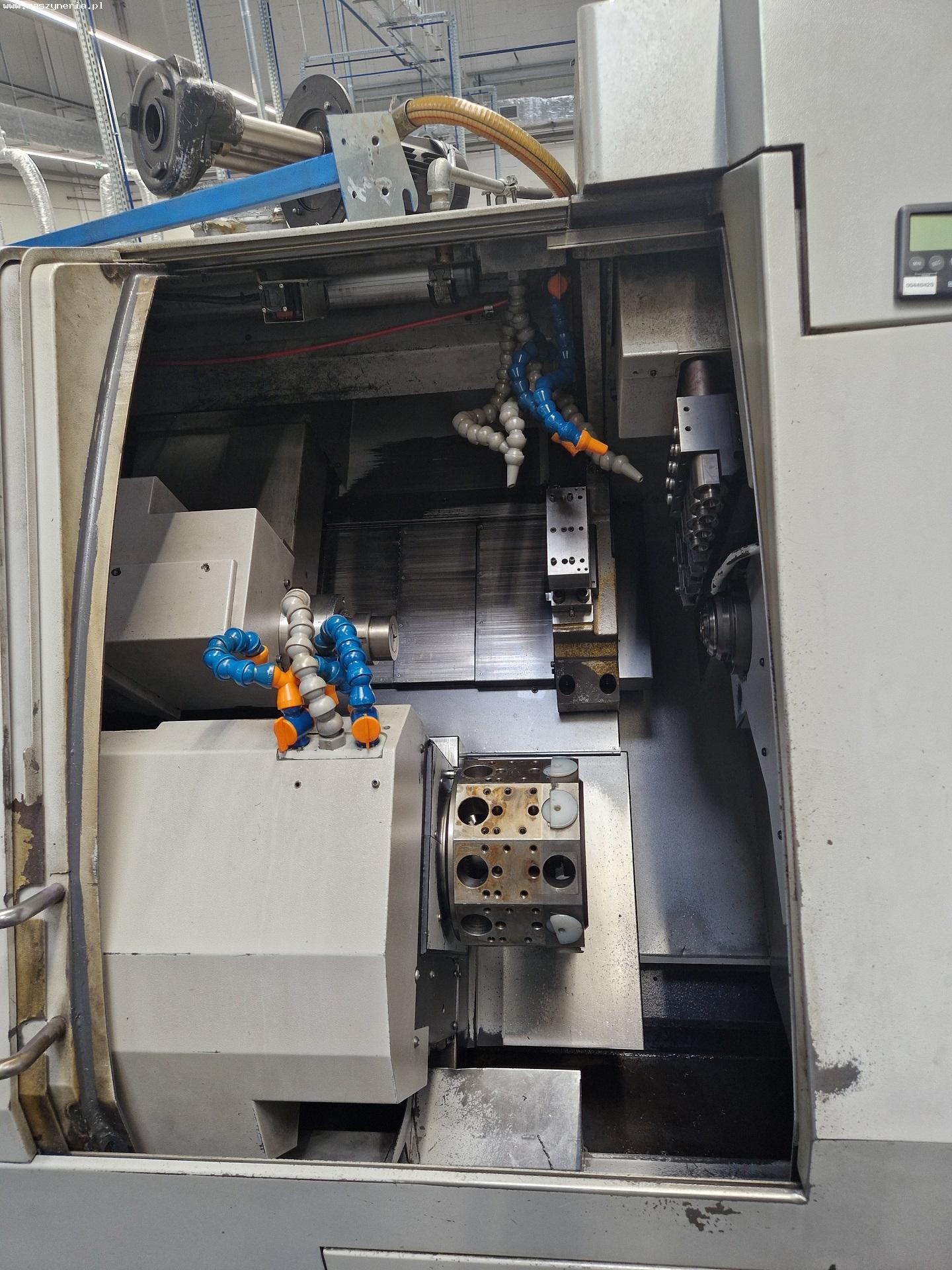

Оснащение токарного станка с ЧПУ CITIZEN

• yправление ЧПУ: CINCOM SYSTEM M6D

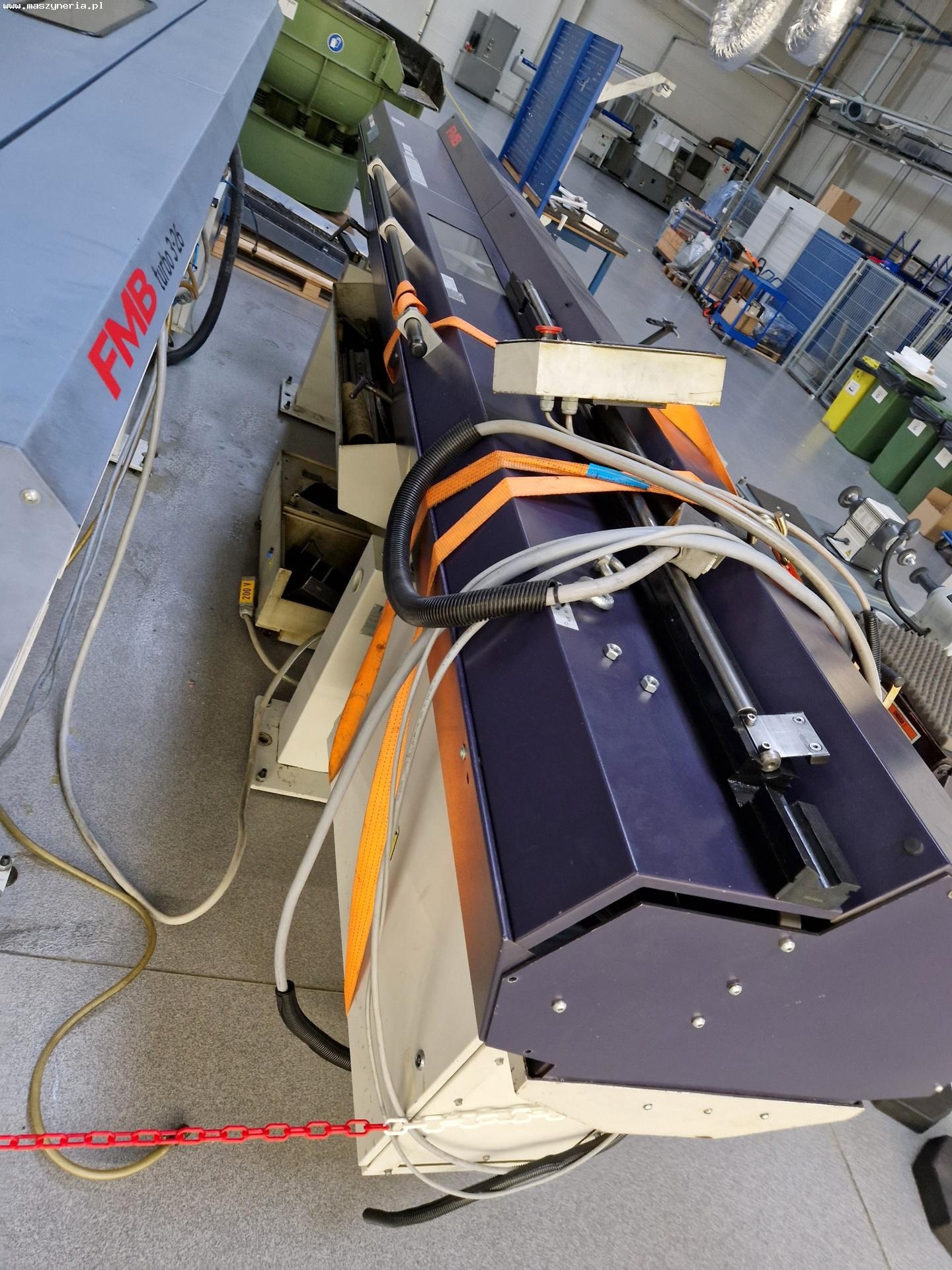

• устройство подачи прутка: FMB TURBO 5-42/3200/C (2004)
• субшпиндель
• 3 инструментальные станции с максимальной вместимостью 22 инструмента
