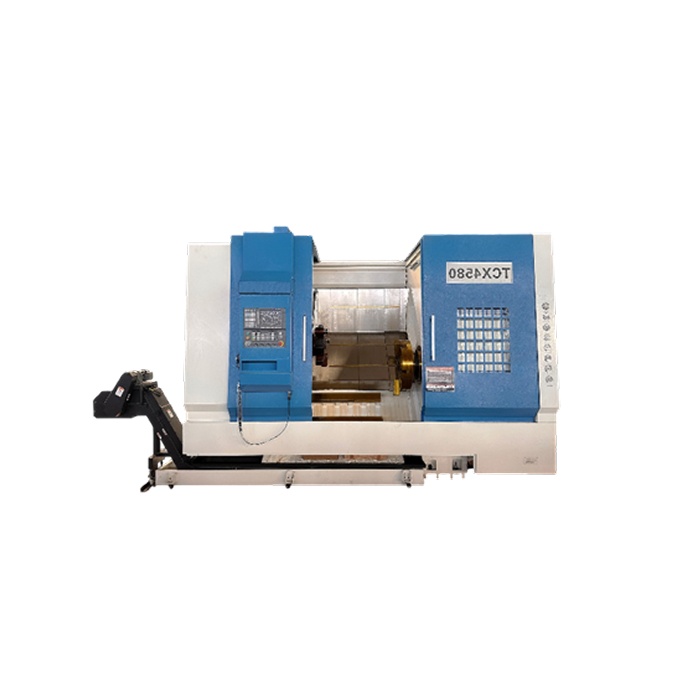

Горизонтальный токарный обрабатывающий центр TCX4563×1000

Характеристики:

• Модель: TCX4563

• Тип станины: Наклонная (45°) литая из чугуна

• Макс. диаметр устанавливаемой заготовки: 700 мм

• Макс. диаметр обработки над станиной: 630 мм

• Макс. диаметр обработки над суппортом: 510 мм

• Макс. диаметр обработки прута: 72 мм

• Эффективная длина обработки: 1 000 мм

• Ход по оси X / Z: 380 / 1 000 мм

• Скорость быстрого хода по оси X / Z: 18 000 / 18 000 мм/мин

• Тип и макс. мощность двигателя по оси X / Z: Серводвигатель GSK, 3.5 кВт

• Тип и макс. крутящий момент привода по оси X / Z: Привод через эластичную муфту, 22 Нм

• Типоразмер и класс точности ШВП по оси X / Z: 4010 (C3) / 5010 (C3)

• Тип и размер направляющих по оси X / Z: Роликовые направляющие 45 мм

• Макс. скорость вращения шпинделя: 2 500 об/мин

• Тип и макс. мощность двигателя шпинделя: Серводвигатель GSK, 15 кВт

• Тип и макс. крутящий момент привода шпинделя: Привод через синхронный ремень, 177 Нм

• Диаметр отверстия шпинделя: 88 мм

• Конус шпинделя: 1:20

• Фланец шпинделя: A2-8

• Тип и размер патрона: Гидравлический 3-кулачковый, 10″

• Тип инструментальной головки: 12-позиционная приводная, BMT55

• Макс. скорость вращения приводного инструмента: 3 000 об/мин

• Ход по оси Y: ± 45 мм

• Конус и диаметр пиноли задней бабки: MT6, 130 мм

• Ход пиноли задней бабки: 200 мм (гидравлический)

• Точность позиционирования по оси X / Z: 0.008 мм

• Точность повторного позиционирования по оси X / Z: 0.005 мм

• Точность индексации по оси С: 10″

• Система ЧПУ: GSK 980 TDi

• Вспомогательные системы:

• Централизованная система смазки

• Система подачи СОЖ

• Система удаления стружки

• Маховик ручного хода по осям XZ

• Механический люнет 210 мм

• Освещение зоны обработки

• Сигнальная лампа для оператора

• Параметры электропитания: 380 В / 50 Гц

• Габаритные размеры: 5 000 × 2 300 × 2 450 мм

• Вес: 6 000 кг
