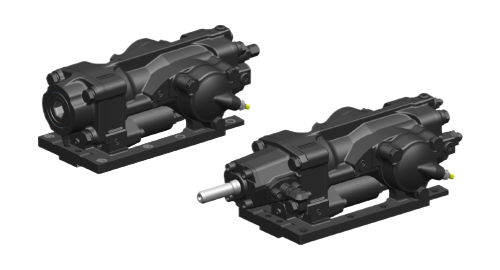

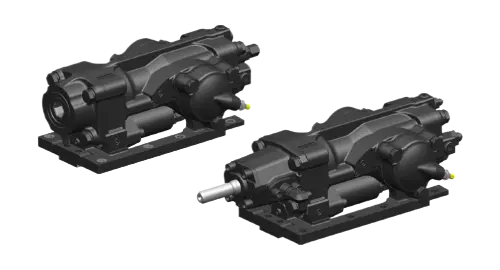

Гидравлический перфоратор Sandvik RD106

Гидравлический перфоратор Sandvik RD106

Гидравлический перфоратор Sandvik RD106 рассчитан на максимальный
рекомендуемый диаметр отверстия 45 мм.
Типичными областями применения являются бурение фундаментов, прокладка дорог, рытье траншей, крепление болтами, линейное бурение в карьерах с габаритными размерами и другие специальные виды бурения.
Sandvik RD106 - это компактная гидравлическая ударная головка
перфоратор для сверления горных пород с низкой высотой профиля. Он сверлит с промывкой воздухом или водой.
Биоразлагаемые масла могут использоваться как в гидравлических, так и в
смазка хвостовика для снижения риска для окружающей среды.

Основные характеристики:

• Диаметр сверления отверстий: 22–45 мм
• Класс мощности: 6,5 кВт
• Частота ударов: 65–85 Гц
• Рабочее давление: 100–180 бар
• Тип двигателя вращения: OMM20, OMM32, OMM50
• Вес: 52 кг (с шестигранным патроном), 54 кг (с промывочным устройством)

Хвостовики:

• Шестигранники: 19 x 108 мм, 22 x 108 мм, 25 x 108 мм
• Мужской: R23, R25, R28

Сверлильные стали:

• Цельные стержни: H19, H22, H25
• Поперечные стержни: H25

Дополнительные параметры:

• Вращение (макс. непрерывное): 140 бар
• Вращение (макс. прерывистое): 100 бар (OMM20, OMM32), 70 бар (OMM50)

МЕХАНИЗМ ВРАЩЕНИЯ

• Двигатель: Орбитальный тип
• Тип двигателя 1: OMM 20
• Крутящий момент (при давлении 140 бар): 65 Нм
• Скорость вращения: 0–400 об/мин
• Расход (при максимальной скорости): 15 л/мин

АККУМУЛЯТОРЫ

• Тип: Газовый аккумулятор
• Газ: Азот (N₂)
• Давление:
• Высокое давление (HP): 50 бар
• Низкое давление (LP): 4 бар
• Заправочный клапан: Vg8 DIN7756

СМАЗКА ХВОСТОВИКА

• Поток воздуха: 250 Нл/мин
• Давление: 3–5 бар
• Расход масла: 50–200 г/ч
• Рабочая температура масла: +40°C до +60°C

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

• Полный набор: ID BG00768711
• Набор полевых инструментов: ID BG00768713
• Промывка водой:
• Диаметр промывочной трубки: 5 мм
• Расход воды: 2–5 бар, 5–10 л/мин

ПОВОРОТНЫЙ МЕХАНИЗМ

• Двигатель: Орбитальный тип
• Тип двигателя 2: OMM 50
• Крутящий момент (при давлении 140 бар): 160 Нм
• Скорость вращения: 0–225 об/мин
• Расход (при максимальной скорости): 20 л/мин
• Максимальное давление (воздух/вода):
• С шестигранным патроном: 5 бар
• С устройством для промывки: 15 бар

МЕХАНИЗМ ВРАЩЕНИЯ (Тип двигателя 3)

• Тип двигателя 3: OMM 32
• Крутящий момент: 100 Нм
• Скорость вращения: 0–350 об/мин
• Расход: 20 л/мин
