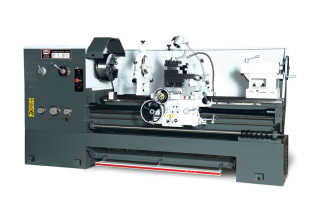

Универсальный токарный станок с УЦИ SPI-3000

Детальное описание

Высокоточный и надёжный токарно-винторезный станок для обработки металлических заготовок. Станок оснащён мощным приводом и прочной чугунной станиной, а удлинённая база позволяет работать с деталями большей длины. Ускоренная подача по осям и цифровая система индикации (УЦИ) обеспечивают высокую производительность и точность. Виды работ, которые можно проводить на станке SPI-3000 На этом универсальном токарном станке выполняются следующие виды работ: расширение и сверление отверстий, обрезка торцов, обтачивание конических, цилиндрических и фасонных поверхностей, накатка рифлений, притирка, нарезка внутренней и внешней резьбы. На станке можно обрабатывать крупногабаритные детали.

Основные узлы и детали оборудования

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Шпиндельный патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового

Комплектация

УЦИ
3-х кулачковый патрон – Ø325 мм
4-х кулачковый патрон – Ø400 мм
Планшайба – Ø630 мм – 2шт
Люнет подвижный
Люнет стационарный
Установочные опоры с болтами (комплект)
Поворотный центр
Центр невращающийся
Втулка переходная
Клин для снятия инструмента из пиноли задней бабки – 1шт
Отвёртка шлицевая – 1 шт
Отвёртка крестовая – 1 шт
Ключи шестигранные 6,8,10,12 – 4 шт
Ключ зажима патрона – 2 шт
Ключ для снятия токарного патрона – 1 шт
Ключ резцедержателя – 1 шт
Ключи рожковые 17х19,19х22 – 2 шт
Ключи радиусные 45х52, 170х210 – 2 шт
Инструкция по эксплуатации

Диаметр обточки над станиной, мм	660
Диаметр обточки над суппортом, мм	420
Диаметр обточки над суппортом, мм	420
Расстояние между центрами, мм	3000
Расстояние между направляющими, мм	400
Конус шпинделя	МК-7
Отверстие шпинделя, мм	105
Обороты шпинделя, об/мин	36-1600
Количество скоростей шпинделя, шт	12
Ход пиноли задней бабки, мм	150
Диаметр пиноли задней бабки, мм	75
Конус пиноли задней бабки	МК-5
Ход поперечной каретки суппорта, мм	310
Ход салазок верхнего суппорта, мм	145
Макс. размер инструмента, мм	25
Продольные подачи, мм/об	0,063-0,52
Количество продольных подач, шт	65
Поперечные подачи, мм/об	0,027-1,07
Количество поперечных подач	65
Метрические резьбы, мм	1-14
Количество метрических резьб, шт	22
Дюймовые резьбы, TPI	2-28
Количество дюймовых резьб, шт	25
Напряжение, В	400
Выходная мощность, кВт	7,6
Номинальный ток, А	8
Сечение силового кабеля (H07RN-F), мм	4x6²
Устройство защиты потребителя, А	32
Габаритные размеры (ДxШxВ), мм	4500x1100x1450
Габаритные размеры в упаковке (ДxШxВ), мм	3600x1600x2000
Масса нетто/брутто, кг	4500 / 4800
