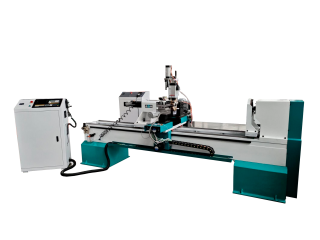

Токарный станок по дереву с ЧПУ VTC-2030

Детальное описание

Токарный станок по дереву с ЧПУ VTC-2030 предназначен для высокоточной обработки материалов с использованием автоматизированных программ и точных движений инструмента. Станина токарного станка из чугуна позволяет избежать вибрации при быстром вращении шпинделя или при обработке заготовок больших размеров. Шарико-винтовая пара TBI и направляющие HIWIN (Тайвань) обладают высокой точностью и долговечностью. Портативная система DPS с USB-портом, позволяет работать даже без компьютера. Совместим с несколькими CAD/CAM-программами, такие как Type3, ArtCAM и другие. Полный цикл работ осуществляется за одну установку.

Область применения

Применяется для обработки разнообразных цилиндрических заготовок, чаш, трубчатых деталей из дерева, включая лестничные и римские колонны, обычные столбы, ножки столов и стульев, а также для создания умывальников, деревянных ваз, столов, бейсбольных бит, мебели и элементов детской кровати, и так далее.

Конструктивные особенности

Литая чугунная станина

Благодаря использованию литого чугуна, подвергнутого высокотемпературной закалки и вибрационному снятию напряжений, вес станка достигает 1500 кг, обеспечивая высокую точность обработки и надежную стабильность.

Система управления Rich auto A132/A11

Осуществляет управление по осям и оборотами шпинделя по заданной траектории. Пульт оснащен монохромным дисплеем 120х64 пикселя. Поддерживает внешние флеш носители до 32 гигабайт, обладает внутренней памятью 512 Мегабайт. Полностью автономный, работает без компьютера. Контроллер обладает возможность сохранения последней координаты при резком отключении электроэнергии. У контроллера Rich Auto есть функция приостановки во время работы, в это время станок ЧПУ можно полностью обесточить и продолжить работу позднее.

Преобразователь частоты VFD

Позволяет изменять частоту поступающего электрического тока, что в свою очередь регулирует скорость вращения двигателя, позволяя более точно управлять скоростью обработки заготовки. Обеспечивает плавный запуск и торможение двигателя, что уменьшает износ оборудования и повышает его долговечность. Уменьшает потребление электроэнергии в ситуациях, когда максимальная скорость не требуется постоянно.

Высокоточные направляющие HIWIN

Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Воздушно-охлаждаемый шпиндель

Шпиндель имеет мощность 3,2 кВт и использует механизм воздушного охлаждения для рассеивания тепла во время обработки материалов. Обеспечивает эффективное охлаждение для поддержания оптимальной рабочей температуры и обеспечивая стабильную производительность при точной обработке материалов.

Система смазки и воздушный фильтр

Ручная смазка маслом предоставляет возможность точного и целенаправленного распределения смазочного материала по ключевым узлам и деталям станка, обеспечивая их долговечность и минимизируя износ. Воздушный фильтр, в свою очередь, играет важную роль в поддержании чистоты и качества воздуха в системе.

Обрабатывающие ножи

Набор из двух ножей обеспечивают высокую точность и эффективность при обработке деревянных материалов. Данные ножи обеспечивают отличное качество реза и точность формообразования, делая их идеальным выбором для создания деревянных изделий высокого качества в столярной мастерской.

Зажимы

Специальные зажимы для фиксации заготовок.

Программное обеспечение AutoCAD

Представляет собой интегрированные инструменты для создания, редактирования и оптимизации геометрии деталей, а также генерации управляющих программ.

Примеры обработки

Максимальная длина заготовки, мм	2000
Максимальный диаметр обработки, мм	300
Максимальная скорость подачи, мм/мин	2000
Скорость вращения главного вала, об/мин	0 - 3000
Минимальная единица настройки, мм	0,1
Мощность серводвигателя, кВт	4
Мощность шпинделя, кВт	3,2
Мощность шагового двигателя, кВт	0,4
Общая мощность, кВт	7,6
Габаритные параметры нетто, мм	3650x1200x1780
Габаритные параметры брутто, мм	3100x1100x1700
Вес нетто, кг	1550
Вес брутто, кг	1600
