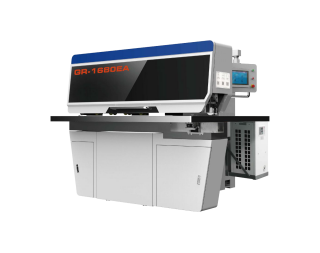

Станок для склейки шпона GR-1680EA

Детальное описание

Предназначен для спайки тонких деревянных листов, таких как шпон, в более широкие панели. Это осуществляется путем склеивания краев листов шпона, создавая таким образом единую поверхность.

Станок применяется в деревообрабатывающей промышленности, особенно в производстве мебели, дверей, полов и других изделий, где требуется широкий шпон или деревянная панель.

Основные функции станка:

Подготовка краев шпона для спайки, обеспечивая их ровность и параллельность.
Нагрев шпона до определенной температуры в диапазоне от 80 до 180 °С для активации клея.
Прессование шпонных листов вместе под определенным давлением для формирования прочного соединения.

Параметры обработки

Толщина шпона, мм	Скорость подачи, м/мин	Температура нагрева, °C	Давление роликов подачи, кг/см²	Давление теплообменной пластины, кг/см²	Давление цепи, кг/см²
0.3-0.5	40	165	0,05	0,05	0,05
1	30	180	0,1	0,1	0,1
1.5	25	190	0,13	0,13	0,13
2	20	200	0,15	0,15	0,15

Конструктивные особенности

Система подачи шпона

Установленный на подающем ролике оптический датчик обеспечивает точное позиционирование полос шпона перед их сращиванием. Компоненты цепной подающей системы выполнены из прочной нержавеющей стали. Регулирование скорости верхнего и нижнего транспортных устройств производится синхронно для гарантии высокого уровня качества соединения.

Панель управления

Находится на отдельной консоли, благодаря чему оператор может установить пульт в любую удобную позицию. Панель управления пневмосистемой позволяет оператору настраивать параметры прижима 3-х независимых прижимных групп.

Нагреватели

Шириной всего 15 мм. Усадка шпона сведена к абсолютному минимуму. Меньше потребление энергии.

Клеенаносящий узел

Разработан так, что бы оператор всегда имел легкий доступ для контроля, дозирования и очистки.

Система точечной подстройки дозировки клея

Система дозирует клей в точно рассчитанных количествах, обеспечивая достаточное покрытие без излишков, что критично для создания качественного соединения без дефектов.

Система подготовки воздуха

Установленная сразу на станке, предотвращает попадание любых частиц влаги в пневмосистему станка.

Система контроля давления пневмосистемы

Размещена на узле подачи материала, система управления предназначена для максимального удобства оператора, позволяя ему внимательно мониторить и регулировать параметры давления на трех ключевых узлах машины. Это обеспечивает снижение влияния человеческого фактора и уменьшает вероятность дефектов продукции.

Толщина шпона, мм	0,3 - 2
Ширина шпона, мм	≥ 40
Минимальная длина шпона, мм	400
Тип клея	Карбамидоформальдегидный раствор
Скорость подачи, м/мин	3 - 55
Температура нагрева, °С	80 - 180
Напряжение, В	380
Общая мощность, кВт	7,5
Давление воздуха, кгс/см²	5
Габаритные параметры, мм	2135x2050x1650
Масса станка, кг	1900
