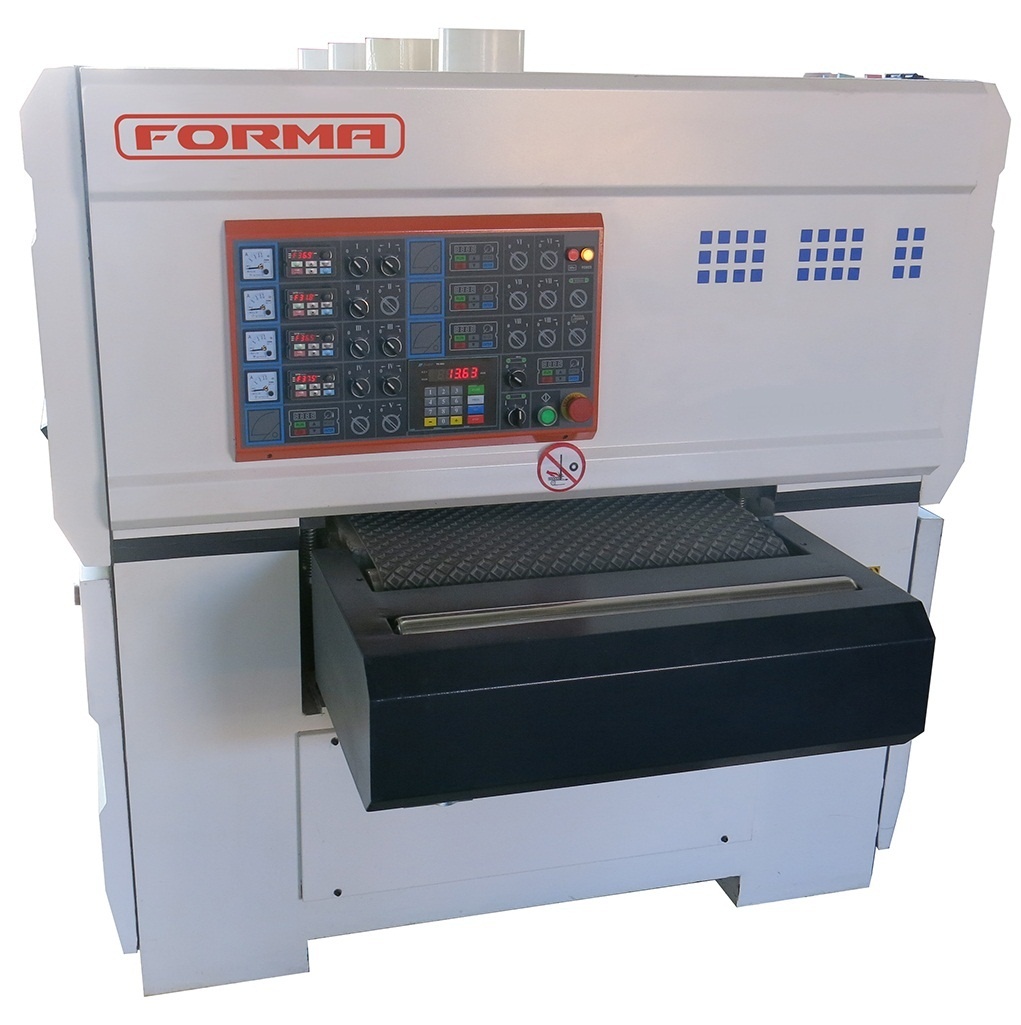

Рельефно-шлифовальный станок FORMA QSG-630 R6




Детальное описание

Назначение

Шлифовальные станки предназначены для финишного шлифования заготовок с рельефной поверхностью, применяются на предприятиях выпускающих дверные полотна, оконные блоки, лестницы, кухонные фасады из массива, шпонированные панели, объемные детали мебели и т.д.

Конструктивные особенности

Рельефно-шлифовальный станок FORMA QSG-630 R6

Поперечное шлифование осуществляется с помощью специальных гусениц со шлифовальными элементами, движение осуществляется в противоположные стороны. Этот узел позволяет произвести шлифовку в углах фрезерованных поверхностей, фигорейных частях филенок, внутренних поверхностей рамок и других труднодоступных участков.

Рельефно-шлифовальный станок FORMA QSG-630 R6

Рельефное шлифование осуществляется специальными тарелками с абразивным инструментом, которые вращаются относительно оси. Узел имеет систему осцилляции, что позволяет качественно отшлифовать рельеф (фрезеровку) различной сложности.

Рельефно-шлифовальный станок FORMA QSG-630 R6

Продольное шлифование осуществляется барабанами с абразивным инструментом установленным по спирали, узел имеет систему осцилляции. Это обеспечивает качественное шлифование всей площади заготовки.

Рельефно-шлифовальный станок FORMA QSG-630 R6

Бесступенчатая регулировка скорости вращения шлифовальных узлов позволяют подобрать оптимальные режимы шлифования для различных типов заготовок.

Рельефно-шлифовальный станок FORMA QSG-630 R6

Пульт управления понятен и не требует дополнительной квалификации персонала.

Рельефно-шлифовальный станок FORMA QSG-630 R6

Система осцилляции на рельефно и продольно шлифовальных узлах, позволяет добиться отличного качества обработки на заготовках различной сложности.

Рельефно-шлифовальный станок FORMA QSG-630 R6

Подъем/опускание рабочего стола обеспечивает электропривод, что значительно сокращает время перенастройки станка.

Рельефно-шлифовальный станок FORMA QSG-630 R6

Скорость подачи транспортера изменяется с помощью вариатора, что позволяет подобрать различные режимы шлифовки.

Наименование

QSG-630 R6

Ширина обрабатываемой заготовки, мм

630

Толщина обрабатываемой заготовки, мм

2-100

Скорость подачи, м/мин

5-25

Диапазон регулировки шпинделей, мм

50

Осцилляция (диапазон перемещения), мм

+/-25

Рабочее давление, МПа

0,55

Скорость воздушного потока для аспирации, м/сек

≥25

Габаритные размеры, мм

2600х1525х1560
