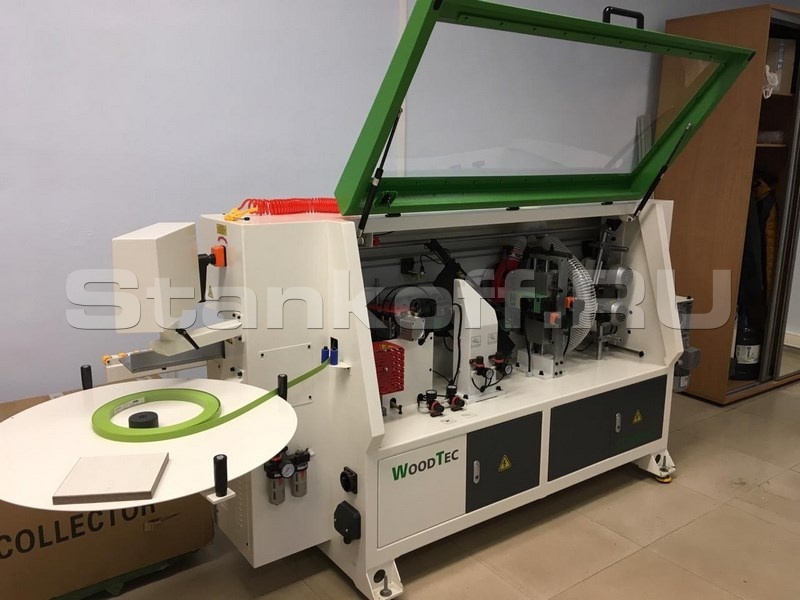

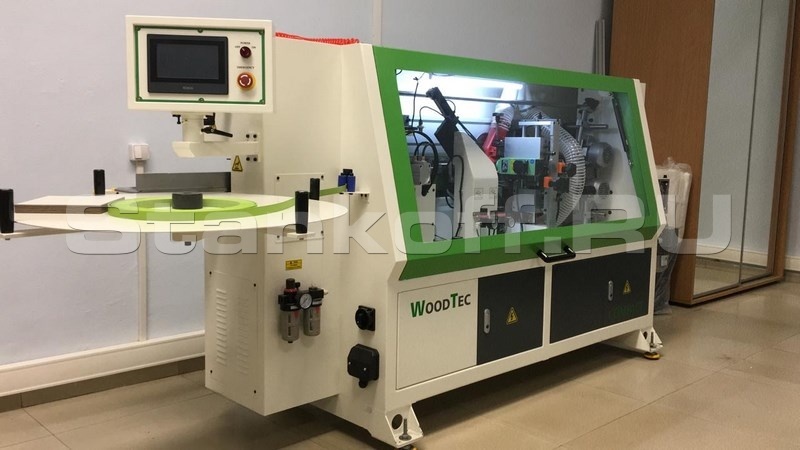

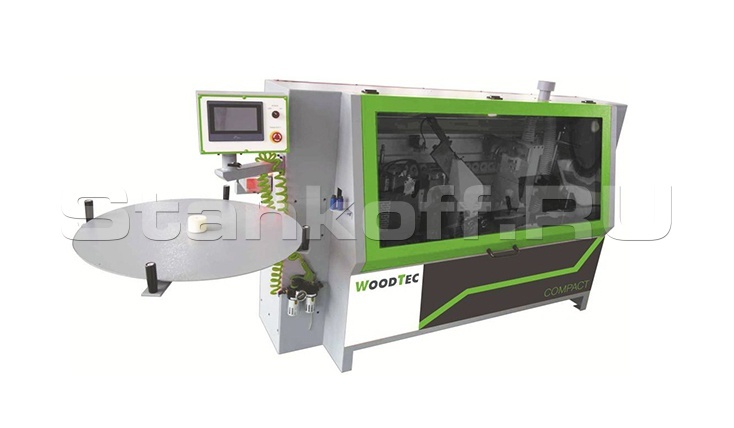

Станок для облицовывания кромок WoodTec Compact

Детальное описание

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.

Cхемы обработки

Подачи кромки

Клеевой узел

Гильотина

Пресс группа

Узел 2-х моторной торцовки

Чистовой узел фрезерования свесов

Узел радиусной циклевки

Полировальный узел

Отличительные особенности

Скорость подачи 13 м/мин;
Подогрев направляющей линейки;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
Торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
Циклевка плоская;
Полировальный узел 2х0,18кВт 1400 об/мин;
Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
Магазин подачи рулонного кромочного материала;
Пульт управления на передней панели станка;
Поддерживающий суппорт для габаритных заготовок;
Регулятор сжатого воздуха;

Конструктивные особенности

Клеевой узел

Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
Не требуется регулировка на толщину материала.

Торцовочный агрегат

Два промышленных двигателя (12000 об/мин), 2x0,22кВт Две пилы Ø80 х Ø22, Z=20
Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

Узел фрезерный для снятия свесов

Два промышленных двигателя (12000 об/мин) 2х0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.
Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ø75; Z = 4; R2.

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
- Блеск обработанной поверхности, очищает от загрязнений.
- Восстанавливает цвет после циклевочного узла.
- Формирует микро радиус у тонкой кромки(притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

Толщина кромочного материала	мм	0,4 - 3
Толщина детали, мин/макс	мм	12 - 55
Размеры обрабатываемой детали ( мин ) - длинна x ширина	мм	120 x 80
Скорость подачи	м/мин	12,5
Мощность двигателей чистовой торцовки- 2шт.	кВт	2х0,22
Обороты пил	об/мин	12000
Фрезы узла снятия свесов кромки по плоскости - 2шт.	мм	Ø75; Z = 4; R2
Мощность двигателей фрезерного узла-2шт.	кВт	2х0,37
Обороты	об/мин	12000
Полировальный узел – мощность	кВт	2х0,18
Обороты	об/мин	1400
Общая мощность	кВт	5,5
Питающее напряжение (3 фазы )	В	380
Давление сжатого воздуха	Bar	6,5
Габаритные размеры
- длина	мм	2750
- ширина	мм	750
- высота	мм	1300
Вес	кг	660
