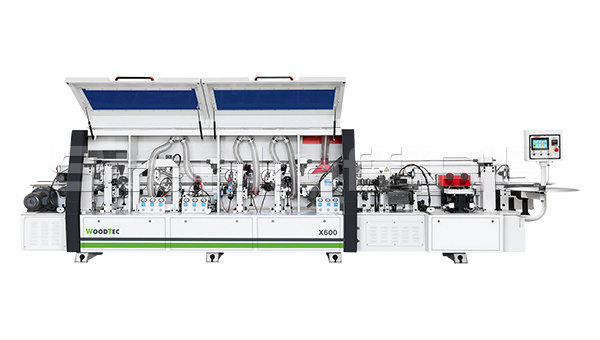

Станок для облицовывания кромок мебельных деталей WoodTec X600

Панель управления

Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности.

Блокировка подачи

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

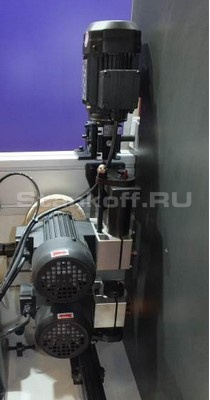

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. 2 двигателя по 2,2 кВт укомплектованы алмазными фрезами 65 мм.

Клеенаносящий узел

Достижение рабочей температуры за 15 мин. Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

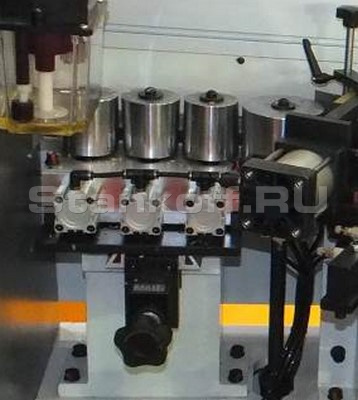

Зона прижима

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.

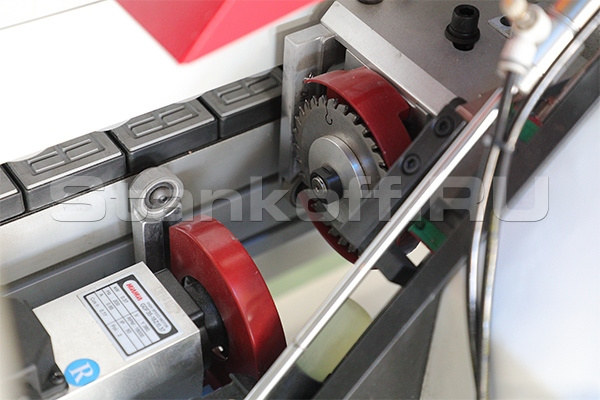

Торцовочный узел

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 двигателями по 0,35 кВт. Пилы - D100 x 20 x 3,2 мм, Z24.

Обслуживание

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

I узел фрезерования свесов (черновой)

Служит для предварительного (ЧЕРНОВОГО) фрезерования верхних и нижних свесов заготовки.
Узел фрезерования свесов с 2-мя двигателями:

- мощностью 0,75 кВт;
- частотой 200 Гц;
- скоростью вращения 12 000 об/мин.;
- фрезы Z-4.

II узел фрезерования свесов (чистовой)

Служит для финишного (ЧИСТОВОГО) фрезерования верхних и нижних свесов заготовки.

- мощностью 0,75 кВт;
- частотой 200 Гц;
- скоростью вращения 12 000 об/мин.;
- фрезы Z-6 R2.

Двухмоторный узел обкатки углов

Оснащен двумя высокочастотными электродвигателями 0,37 кВт с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид. Минимальная длинна заготовки 250 мм (с высотой 18 мм).

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

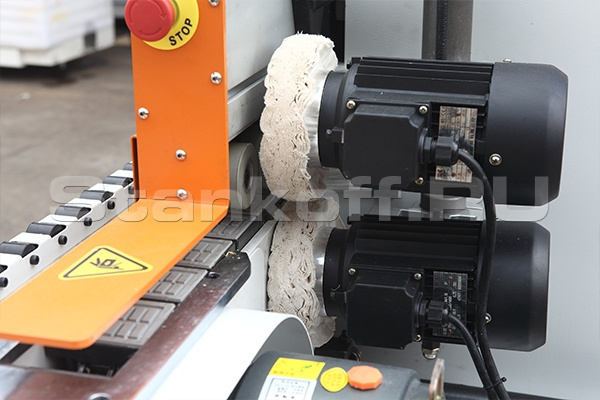

Полировальный узел

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

Электрические компоненты

Электрические компоненты выполнены в соответствии стандартам СЕ.

Подъем прижимной балки

Настройка на толщину детали производится с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.
