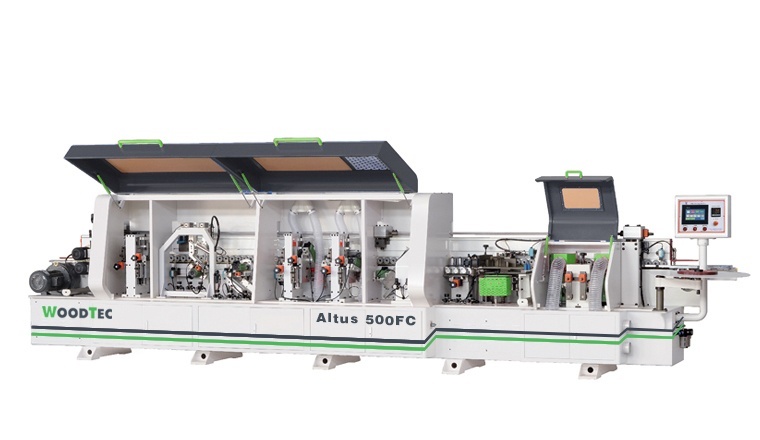

Станок для облицовывания кромок мебельных деталей Altus 500FC

Детальное описание

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схемы обработки

Предварительное фрезерование

Торцовка

Черновое фрезерование свесов

Чистовое фрезерование свесов

Обкатка углов

Циклевка радиусная

Полировка

Отличительные особенности

Увеличенная скорость подачи 12; 16; 20 м/мин ;
Узел предварительного фрезерования оснащен алмазными фрезами;
Магазин подачи рулонного кромочного материала;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Узел предварительной обрезки;
Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
Фрезерный блок для чернового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
Фрезерный блок для чистового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
Двухмоторный узел обкатки углов;
Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
Узел полировки кромки с приводом от 2-х моторов.

Конструктивные особенности

Блокировка подачи

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2x2,2 кВт, 12000об/мин. (первый мотор работает в направлении подачи, второй против - для избежание сколов), макс припуск на обработку 3 мм.

Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм

Клеенаносящий узел

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

Зона прижима

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

Торцовочный узел

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Угол наклона 0 – 15 градусов, 2 мотора по 0,35 кВт, 12000 об/мин.
Оснащен 2 торцовочными пилами диаметром 100 х 32 х 2,6 мм, Z = 300.

Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

Черновой фрезерный узел

Предназначен для максимального съема припуска кромочного материала. Разгружает чистовой фрезерный узел, обеспечивая высокую частоту обработки. Дает возможность работать с любым кромочным материалом. Оснащен прямыми ножами. Двигатели 2 x 0,55 кВт встречного вращения. Имеется точная настройка с цифровыми счетчиками.

Чистовой фрезерный узел

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Оснащен двумя высокочастотными двигателями 12000об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией.

Двигатели фрезерного узла поворотные(15 – 45град) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента. Двигатели 2 x 0,55 кВт попутного вращения.

Двухмоторный узел обкатки углов

Предназначен для профильного фрезерования передних и задних стыков кромки на различных профилях в комплект включены фрезы с радиусной заточкой

- 2 шт. электродвигатель 0,55 кВт, 200 Гц, 12.000 об/мин
- толщина кромочного материала макс. 3 мм
- толщина детали макс. 40 мм
- длина детали мин. 250 мм

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Полировальный узел

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

Электронные компоненты

Преобразователи частоты установлены на каждый узел, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов.

Технические характеристики станка для облицовывания кромок мебельных деталей Altus 500FC
Толщина кромки, мм	0,4 ÷ 3
Размеры обрабатываемой панели, мм: - толщина - ширина минимальная - длина минимальная	10÷50 80 120
Скорость подачи, м/мин	12; 16; 20
Узел предварительного фрезерования: - частота вращения, об/мин - мощность двигателей, кВт	12 000 2х2.2
Торцовочный узел: - частота вращения, об/мин - мощность электродвигателей, кВт	12 000 2 х 0,35
Черновой фрезерный узел для снятия свесов: - частота вращения, об/мин - мощность электродвигателей, кВт	12 000 2 х 0,55
Чистовой фрезерный узел для снятия свесов: - частота вращения, об/мин - мощность электродвигателей, кВт	12 000 2 х 0,55
Узел обкатки углов: -частота вращения, об/мин -мощность электродвигателя, кВт	12 000 2 х 0,55
Полировальный узел: - количество электродвигателей, шт. - количество дисков, шт. - частота вращения, об/мин	2 2 1 400
Ёмкость клеевого бачка, л	3,2
Давление воздуха, атмосфер	7
Общая мощность, кВт	16.5
Габариты, мм	6600х1000х1600
Масса, кг	2450
