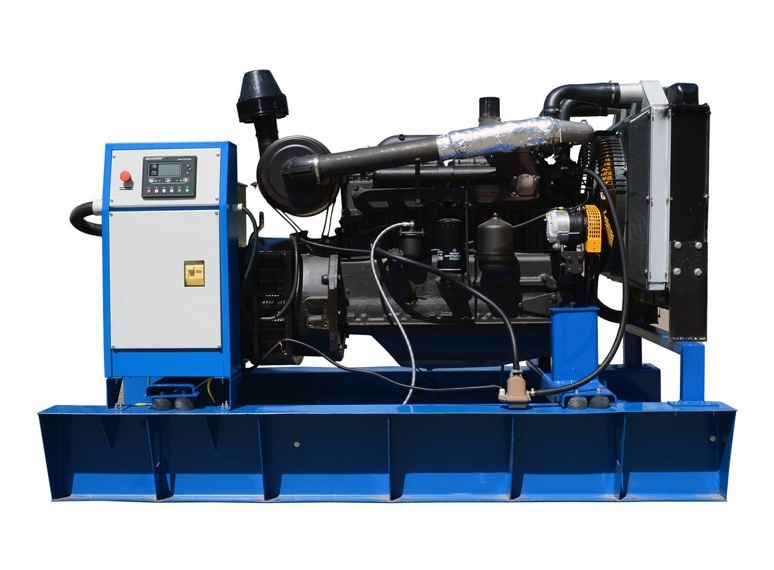

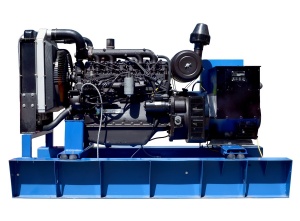

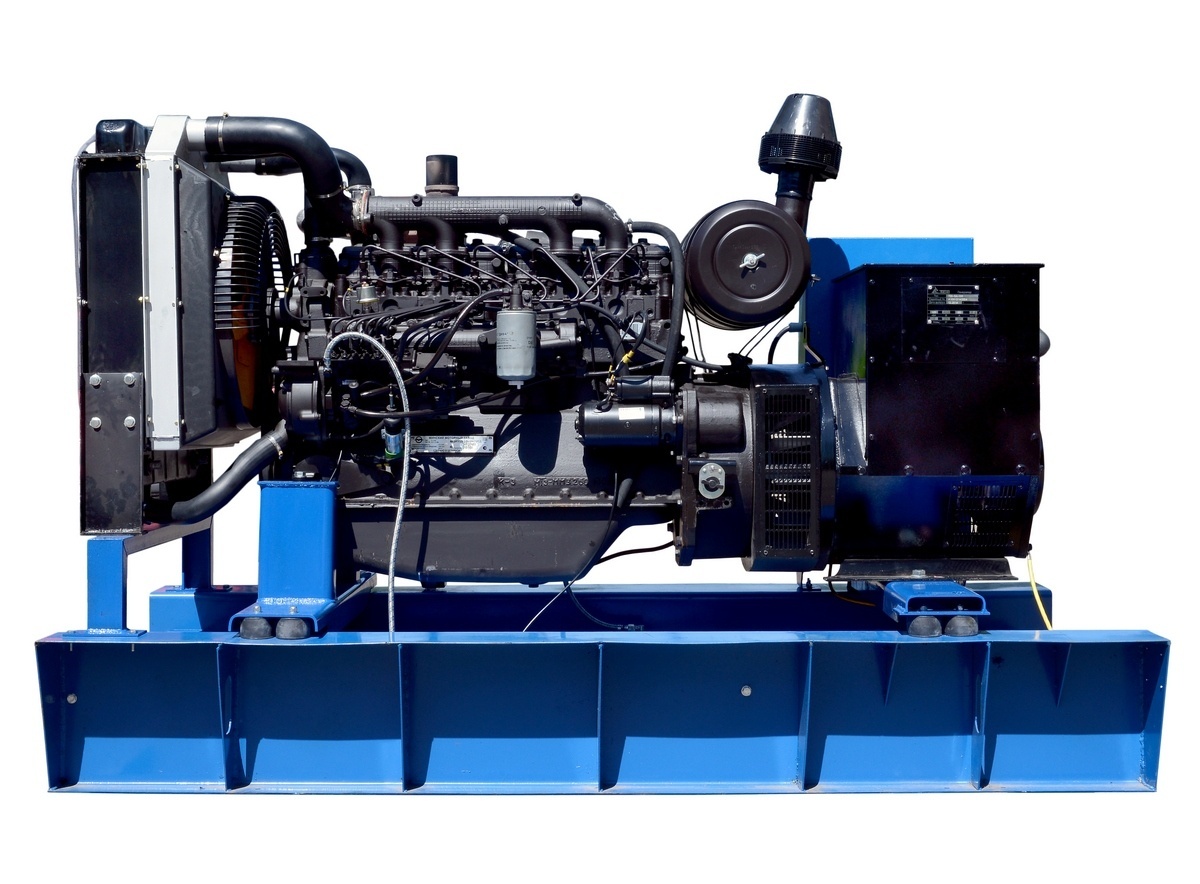

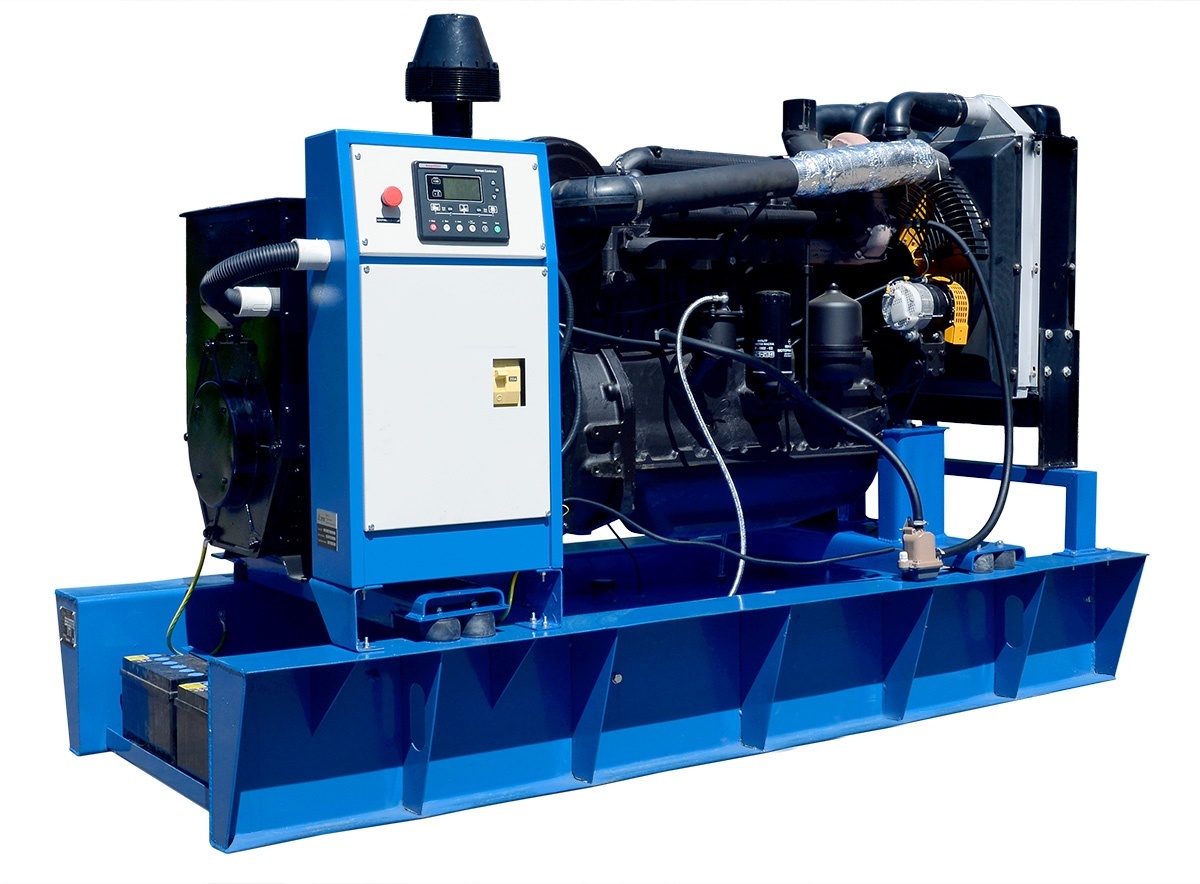

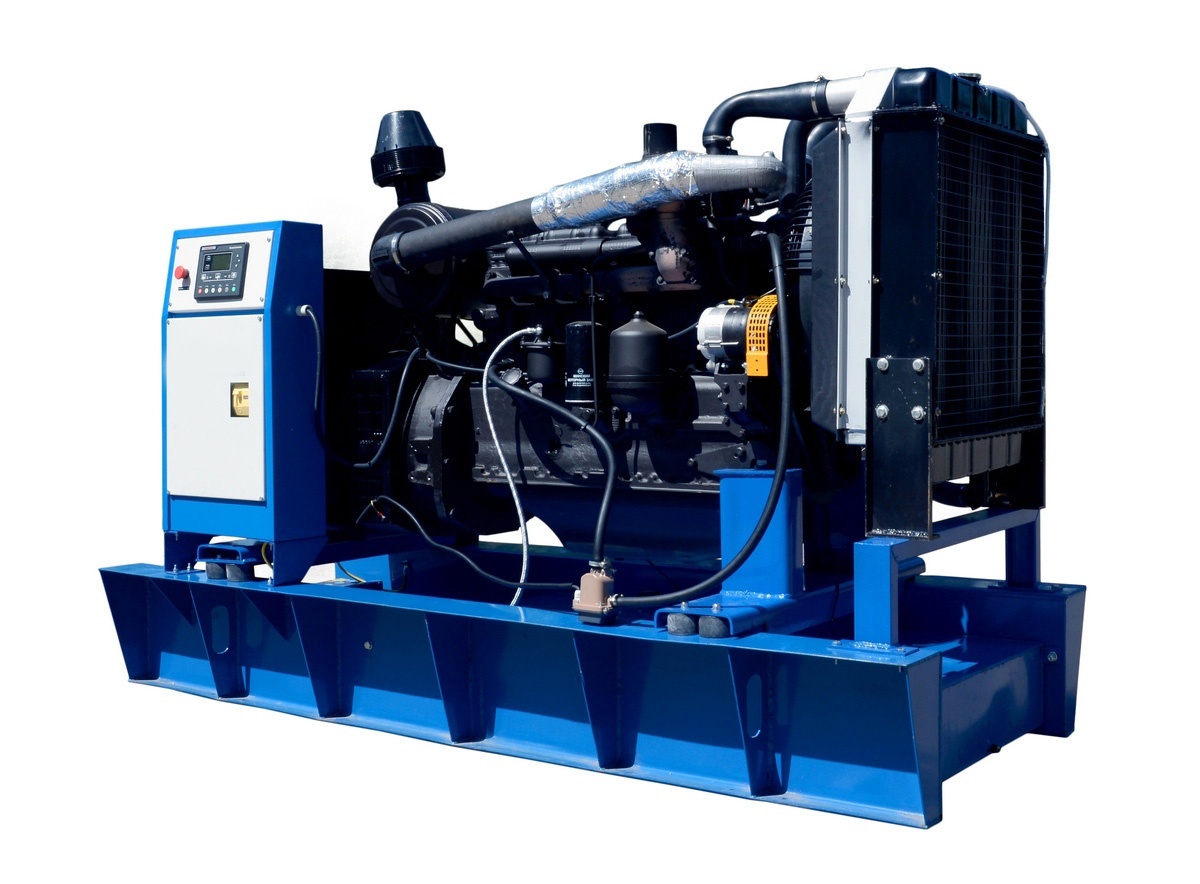

Дизельная генераторная установка ДГУ ТСС АД-100С-Т400-1РМ1 100 кВт

Детальное описание

Российская дизельная электростанция TMm 140TS производится на современном производственном комплексе. Она крайне проста в эксплуатации, разработана как для применения в качестве резервных, так и основных источников электричества, номинальной мощностью 100 кВт (125 кВА) и максимальной мощностью 110 кВт (138 кВА).

Достоинства

Максимальная ремонтопригодность в любых условиях, включая полевые;
Самые доступные запчасти, в сравнении с двигателями других марок;
ДГУ могут оборудоваться системами автозапуска (АВР) и синхронизации;
Короткий срок окупаемости, в сочетании с низкими расходами на эксплуатацию;
Совместимы с отечественными моторными маслами;
Адаптация к качеству российского дизельного топлива;
10000 часов – срок службы до капитального ремонта.

Особенности двигателя

двигатель ММЗ (Минский моторный завод), отличающийся высокой ремонтопригодностью в любых условиях;
максимальная мощность 127 кВт;
6 цилиндров, рядное расположение цилиндров;
7,12 литра - рабочий объём двигателя;
система охлаждения - жидкостная;
система впуска воздуха - с турбонаддувом;
регулятор оборотов - механический;
рекомендуемый тип моторного масла SAE 15W40.

Техническая характеристика двигателя

Модель	ММЗ Д-266.4-38
Мощность номинальная, кВт	123
Мощность максимальная, кВт	127
Количество цилиндров	6
Расположение цилиндров	рядное
Тактность двигателя	4
Рабочий объём двигателя (л)	7.12
Система охлаждения	жидкостная
Система впуска воздуха	с турбонаддувом
Тип воздушного фильтра	фильтроэлемент
Частота вращения коленвала (об/мин)	1500
Диаметр цилиндра (мм)	110
Ход поршня (мм)	125
Степень сжатия в цилиндрах	17:1
Регулятор оборотов	механический
Напряжение бортового электрооборудования, (В)	24
Удельный расход топлива (г/кВт*ч)	208
Тип топливного фильтра	одноразовый фильтр
Рекомендуемый тип масла	15W-40
Тип масляного фильтра	фильтроэлемент
Удельный расход масла (г/кВт*ч)	0.9
Ёмкость масляной системы (л)	18
Вентилятор, Ø (мм), тип	осевой
Масса, кг	720
Габаритные размеры (Д;Ш;В; мм)	1283х705х1119
Гарантия, срок (мес)	12

Модель	ММЗ Д-266.4-38
Мощность номинальная, кВт	123
Мощность максимальная, кВт	127
Количество цилиндров	6
Расположение цилиндров	рядное
Тактность двигателя	4
Рабочий объём двигателя (л)	7.12
Система охлаждения	жидкостная
Система впуска воздуха	с турбонаддувом
Тип воздушного фильтра	фильтроэлемент
Частота вращения коленвала (об/мин)	1500
Диаметр цилиндра (мм)	110
Ход поршня (мм)	125
Степень сжатия в цилиндрах	17:1
Регулятор оборотов	механический
Напряжение бортового электрооборудования, (В)	24
Удельный расход топлива (г/кВт*ч)	208
Тип топливного фильтра	одноразовый фильтр
Рекомендуемый тип масла	15W-40
Тип масляного фильтра	фильтроэлемент
Удельный расход масла (г/кВт*ч)	0.9
Ёмкость масляной системы (л)	18
Вентилятор, Ø (мм), тип	осевой
Масса, кг	720
Габаритные размеры (Д;Ш;В; мм)	1283х705х1119
Гарантия, срок (мес)	12

Синхронный Генератор TSS-SA-60

максимальная мощность 100 кВт;
номинальный ток 180 А;
система возбуждения SHUNT;
КПД 94%;
класс изоляции/степень защиты H/IP21(23).

Система управления дизельным генератором

Контроллер Lovato RGK600

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.

Техническая характеристика дизельной генераторной установки ДГУ ТСС АД-100С-Т400-1РМ1
Мощность номинальная, кВт	100
Мощность номинальная, кВА	125
Мощность максимальная, кВт	110
Мощность максимальная, кВА	138
Коэффициент мощности	0,8
Напряжение (В)	400/230
Количество фаз	3
Частота, Гц	50
Номинальный ток (А)	180
Объём системы охлаждения (л)	18
Объём топливного бака (л)	395
Расход топлива при 50% мощности л/ч	15.2
Расход топлива при 75% мощности л/ч	22.7
Расход топлива при 100% мощности л/ч	30.3
Автономная работа на 75% нагрузки без дозаправ (ч)	17
Степень автоматизации	1 (ручной запуск)
Система аварийной остановки	да
Датчик уровня топлива	да
Отключатель АКБ	да
Установленный аккумулятор Ah/V	90/12
Исполнение	Открытое
Глушитель	промышленный
Габариты радиатора (раст. от пола, В, Ш, мм)	800х800
Габаритные размеры (Д;Ш;В; мм)	2700х1140х1540
Масса, кг	1620
Гарантия, срок (мес)	12
Производитель двигателя	ММЗ
Высота рамы (мм)	250
