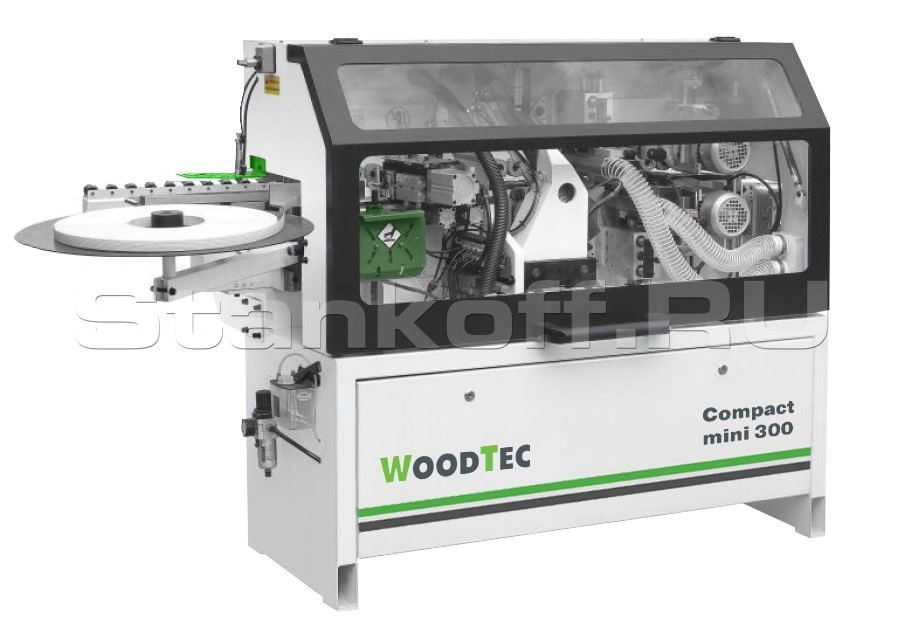

Станок для облицовывания кромок WoodTec Compact mini 300-2

Детальное описание

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Отличительные особенности

Скорость подачи 7 м/мин;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
2-х моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
Циклевка радиусная/Полировальный узел (опция);
Магазин подачи рулонного кромочного материала;
Пульт управления на панели станка;
Поддерживающий суппорт для габаритных заготовок;
Регулятор сжатого воздуха.

Схемы обработки

Подача кромки

Клеевой узел

Гильотина

Пресс группа

Узел торцовки

Фрезерование свесов

Особенности

Клеевой узел

Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея
Аккуратный клеевой шов.
Не требуется регулировка на толщину материала.

Торцовочный агрегат

Промышленный двигатель (12000 об/мин),2х0,22кВт. Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.
Отличительные особенности:
простое линейное движение вверх-вниз;
простая схема пневматики;
призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

Узел фрезерный снятия свесов

Два промышленных двигателя (12000 об/мин) 2х0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.
Вертикальные копиры круглые большого диаметра:
осуществляют плавный заход на деталь;
исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на тодщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

Конвейер

Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.

Пневмошток

Предназначен для ограничения преждевременной подачи заготовки в зону обработки.

Толщинакромочного материала, мм	0,4 -3
Толщина детали, мин/макс, мм	12 -50
Размеры обрабатываемойдетали(мин )-длиннаxширина, мм	250х100
Скорость подачи, м/мин	7
Мощность двигателя чистовой торцовки-2 шт., кВт	2х0,22
Обороты пил, об/мин	12000
Мощность двигателейфрезерного узла-2шт., кВт	2х0,37
Обороты, об/мин	12000
Общая мощность, кВт	3,7
Питающее напряжение, В	380
Давлениесжатого воздуха, Bar	6,0
Габаритныеразмеры–длина, мм	2200
ширина, мм	700
высота, мм	1300
Вес, кг	600
